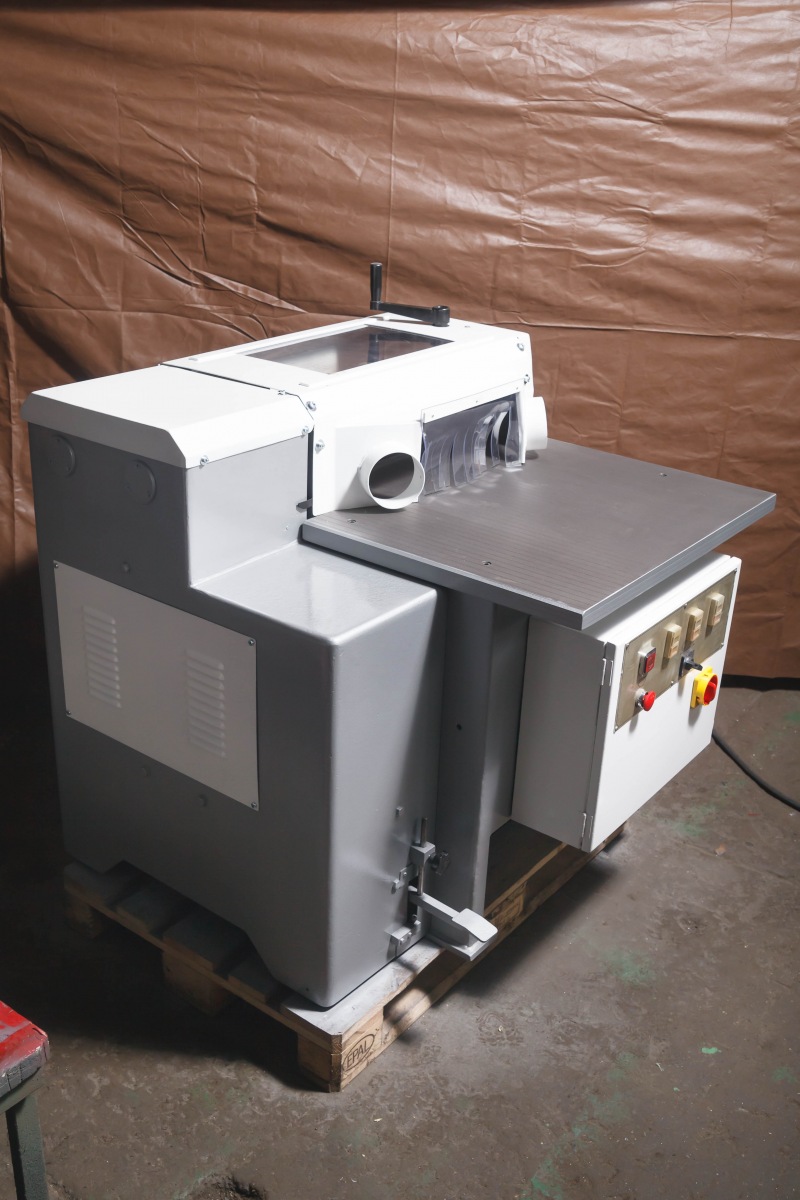

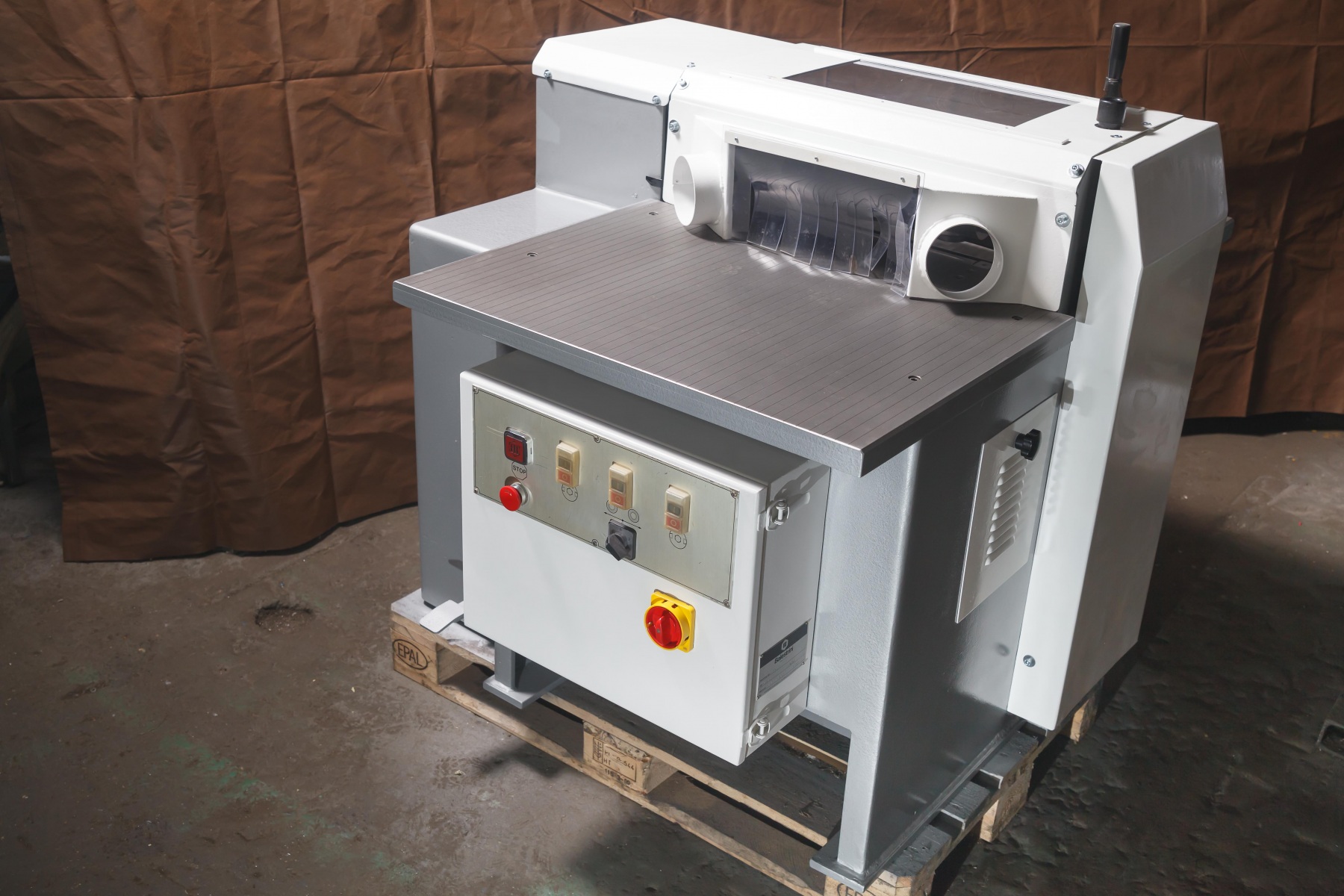

ДВУСТОРОННИЙ ФРЕЗЕРНО-ПРОФИЛИРУЮЩИЙ СТАНОК С НИЖНИМ РАСПОЛОЖЕНИЕМ ШПИНДЕЛЕЙ C 70/N.
Производство – фирма «Balestrini», Италия.
Описание станка.

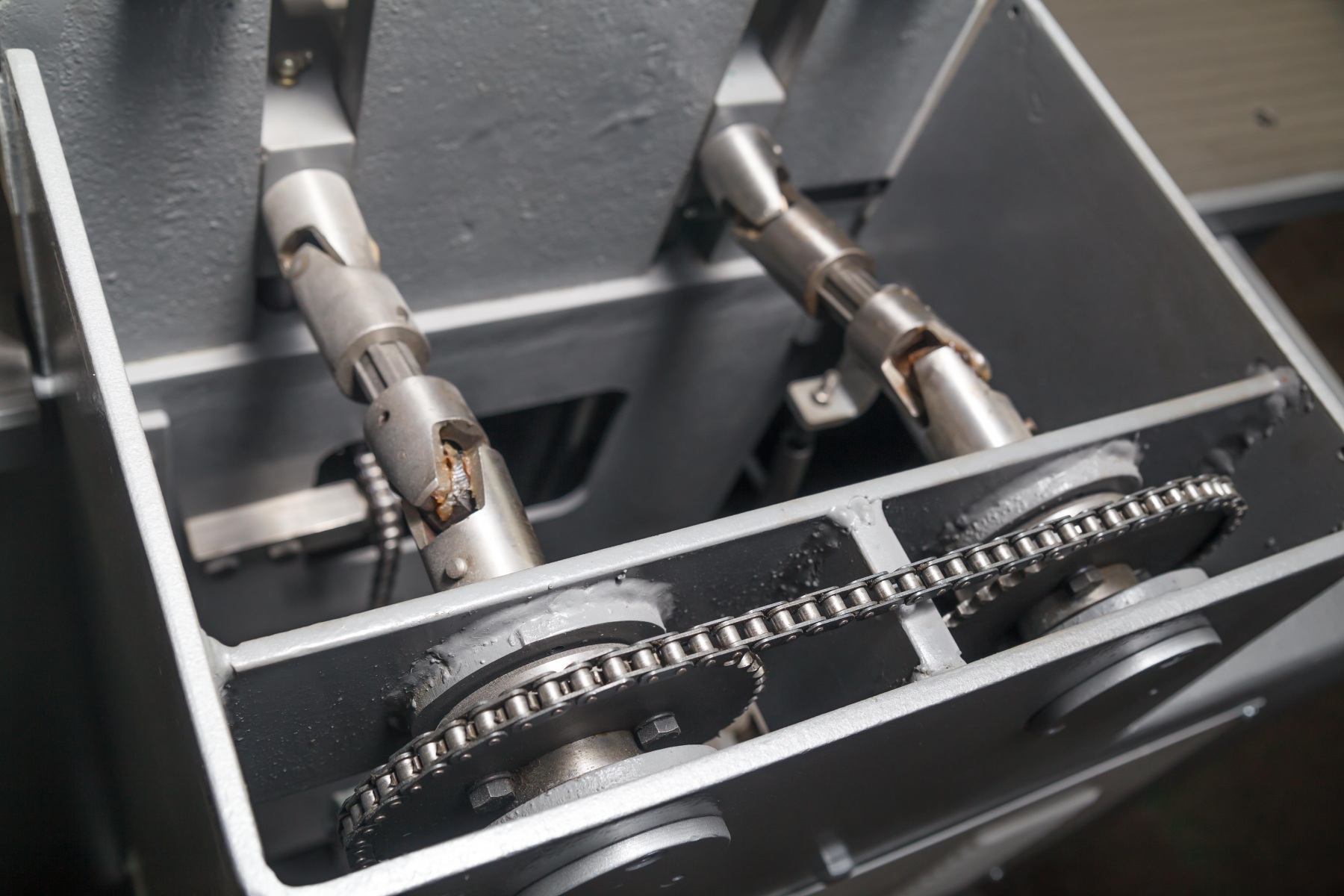

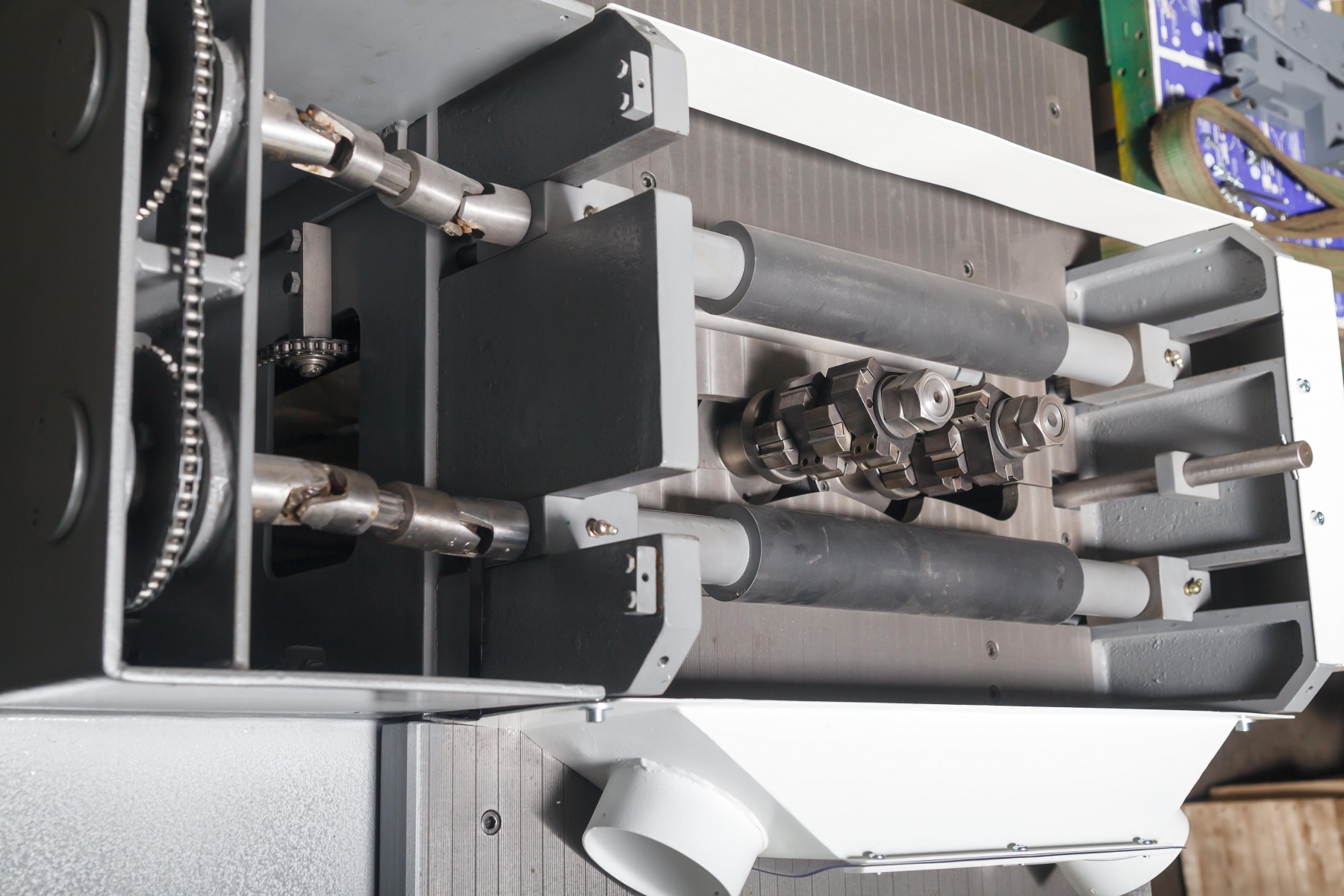

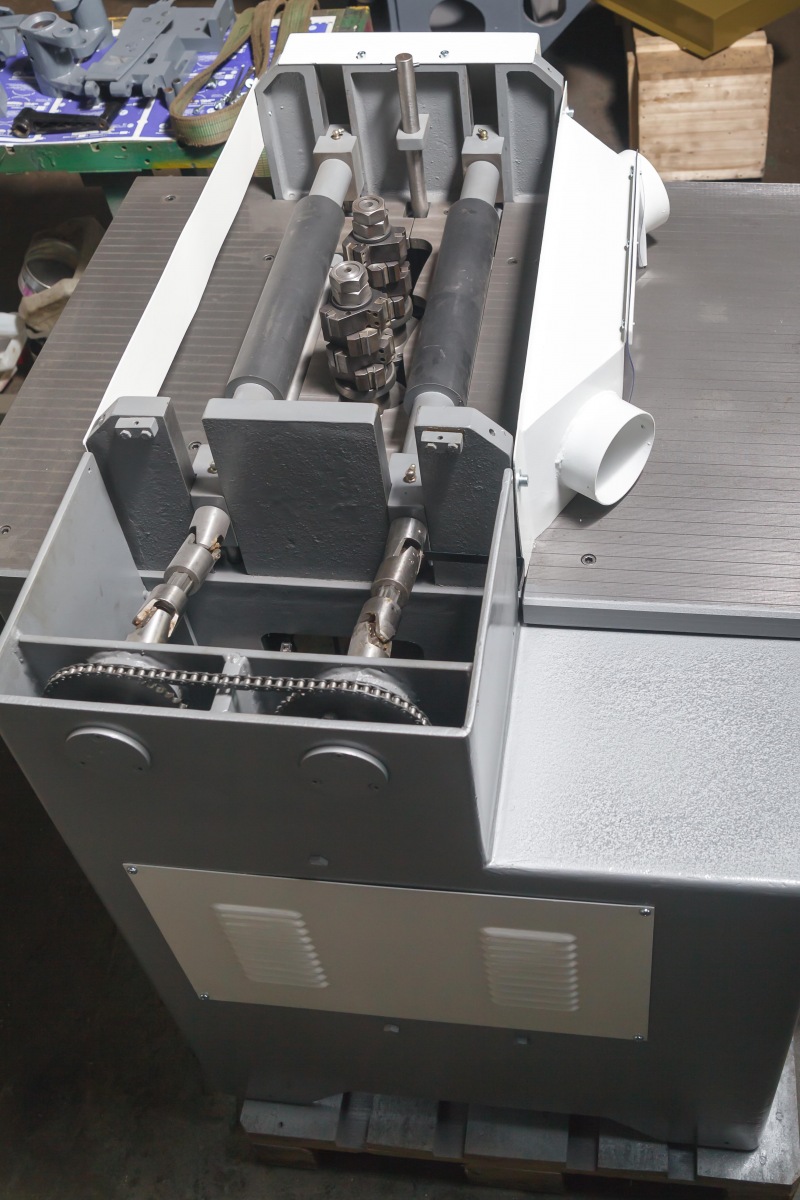

Заготовка устанавливается на заранее подготовленный шаблон и подаётся на обработку двумя обрезиненными подпружиненными горизонтальными вальцами, установленными над столом. Шаблон обкатывается копирными роликами, установленными под фрезами на обоих шпинделях, форма шаблона воспроизводится на заготовке. Подача заготовки реализована с помощью гидропривода, скорость регулируется плавно с помощью педали. Регулировка обрезиненных подающих вальцов по высоте выполняется с помощью рукоятки вручную. Инструментальные шпиндели могут вращаться как по, так и против направления подачи. Патрубки стружкоотстоса, установленные с фронта станка, могут быть перемещены назад для лучшей очистки рабочей зоны при смене направления вращения инструмента. Станок оснащён кнопкой экстренной остановки электродвигателей. Станок не нуждается в обеспечении сжатым воздухом. В комплект поставки входит набор из 4 составных 3- ножевых фрез на каждый шпиндель.
Технические характеристики.
| Ширина обработки, мм | 20÷350 |
| Максимальная толщина обработки, мм | 120 |
| Минимальная длина обработки, мм | 250 |
| Диаметр шпинделей, мм | 30 |
| Диаметр фрезерных головок, мм стандартная поставка | 90 |
| Диаметр фрезерных головок, мм работа под прижимными вальцами, max | 120 |
| Диаметр фрезерных головок, мм работа между прижимными вальцами, max | 100 |
| Частота вращения шпинделей, об/мин | 8400 |
| Скорость подачи, м/мин | 1÷8 |
| Мощность привода шпинделей , кВт | 2x7,5 |
| Мощность гидравлического привода подачи, кВт | 0,75 |
| Диаметр подающих обрезиненных вальцов, мм | 80 |
| Твёрдость резины подающих вальцов, шор | 85 |
| Диаметр патрубков стружкоотсоса, мм | 2х120 |
| Габаритные размеры, мм | 1350х1250х1100 |
| Вес станка, кг | 1080 |
