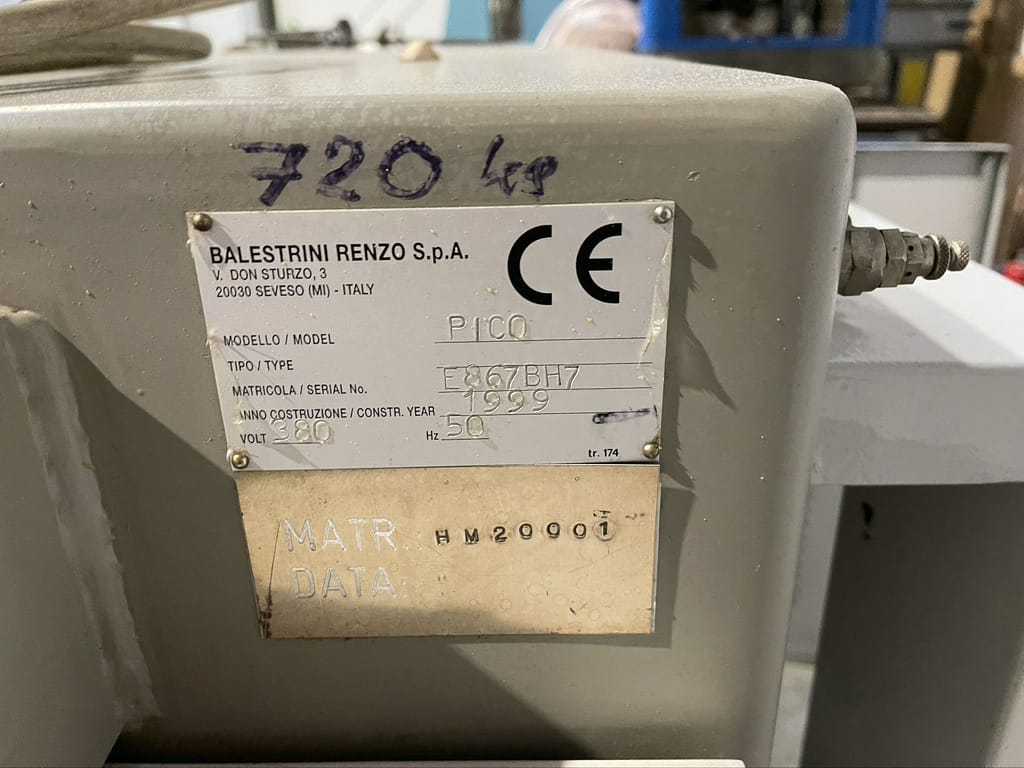

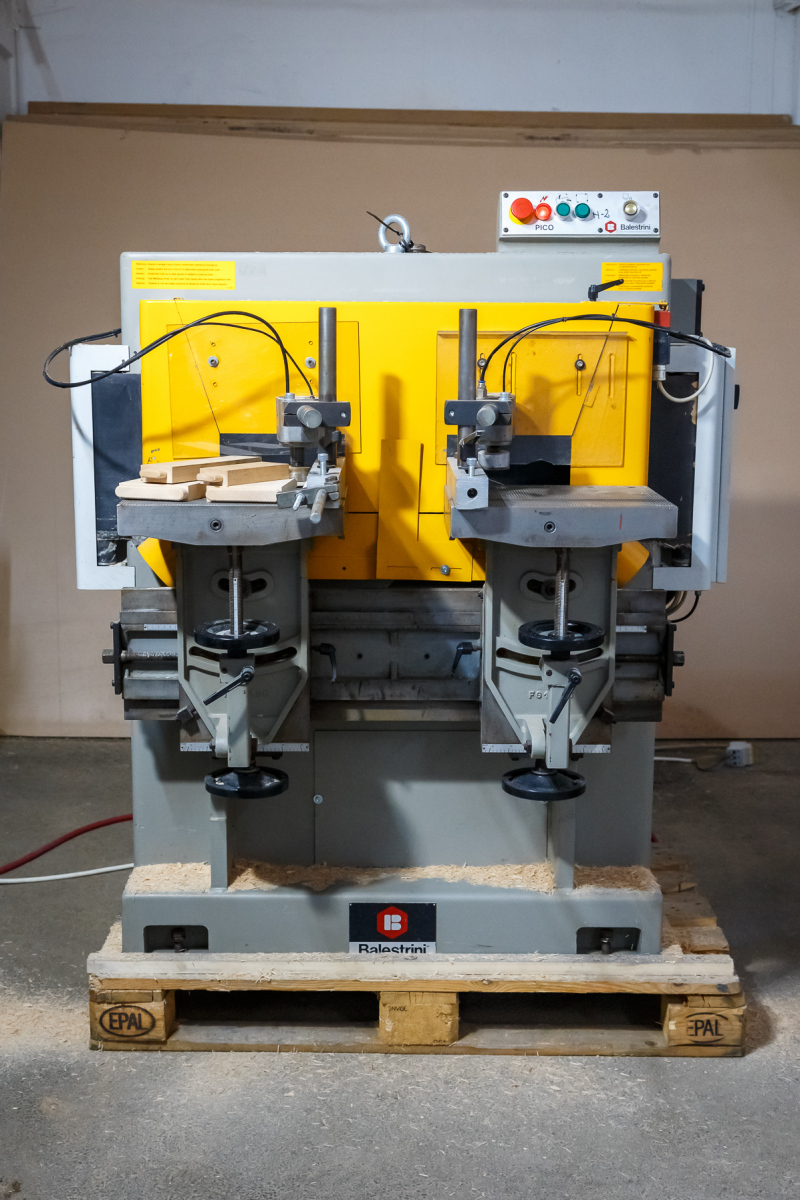

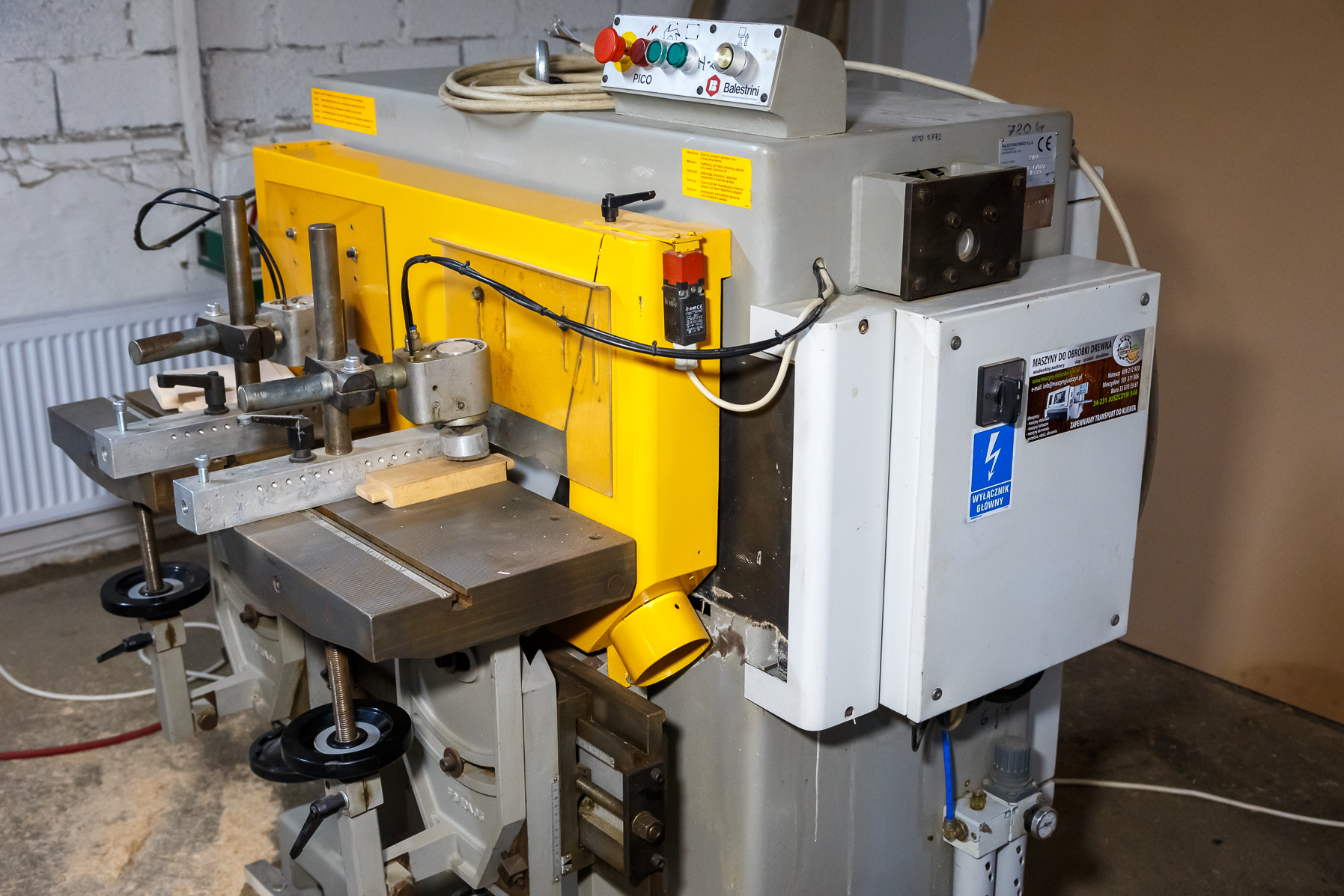

Станок шипорезный полуавтоматический Balestrini PICO.
Станок предназначен для формирования круглых и овальных шипов под различными углами.
Производительность станка достигает 800 шипов в час, при безупречном качестве обработки.
Шипорезный станок работает, используя запатентованный Balestrini «антискольный цикл».
Для того чтобы избежать сколов резание должно происходить снаружи внутрь. Чтобы обеспе-
чить это, стартовая позиция инструмента должна меняться, в зависимости от того, на каком
столе, правом или левом, происходит обработка. Новая система предотвращает повторный
проход инструмента по обработанному шипу, что улучшает конечное качество и увеличивает
производительность.
ДОПОЛНИТЕЛЬНОЕ ОПИСАНИЕ.

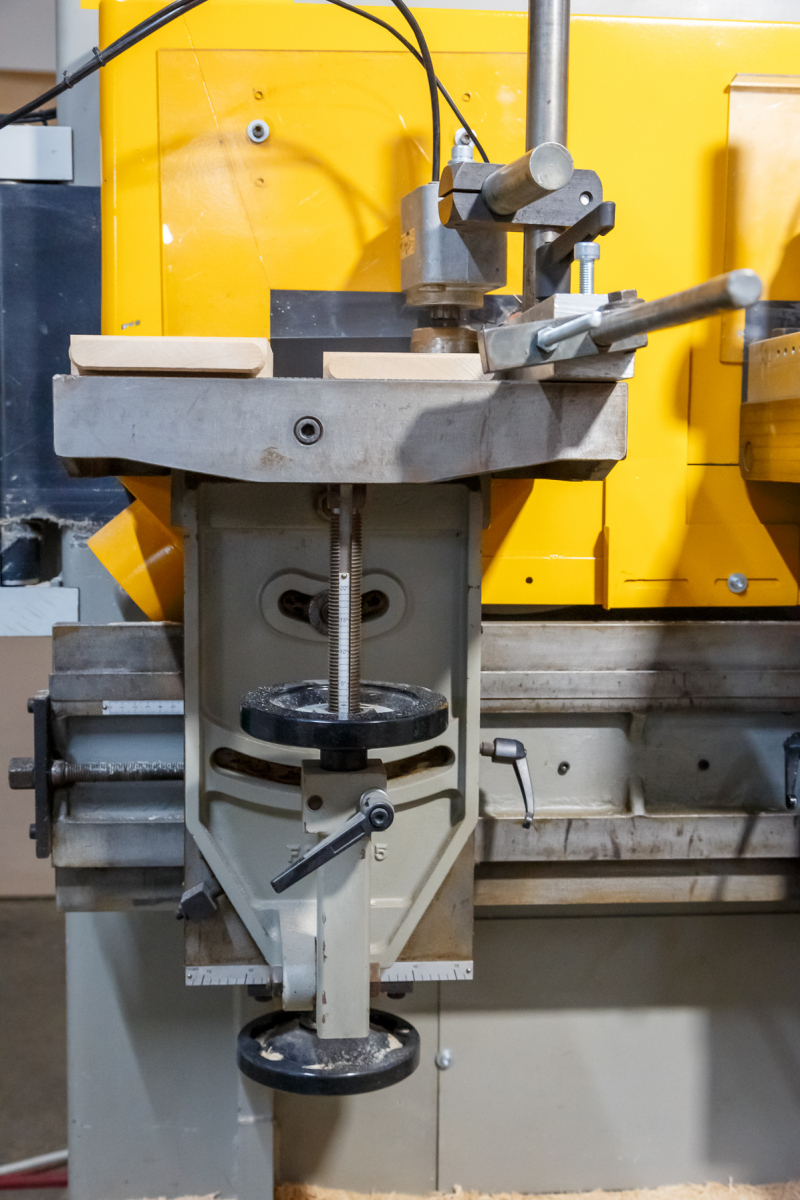

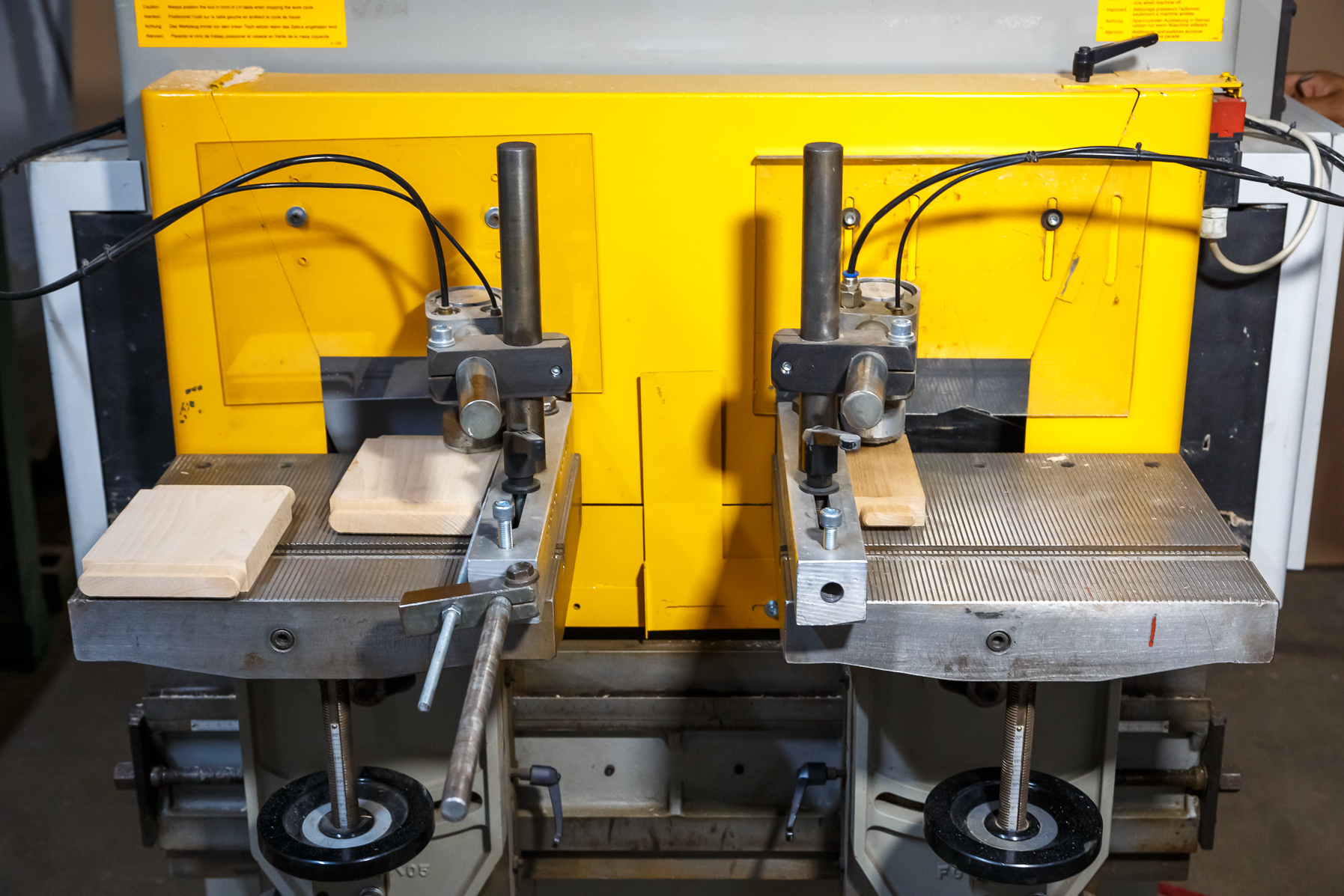

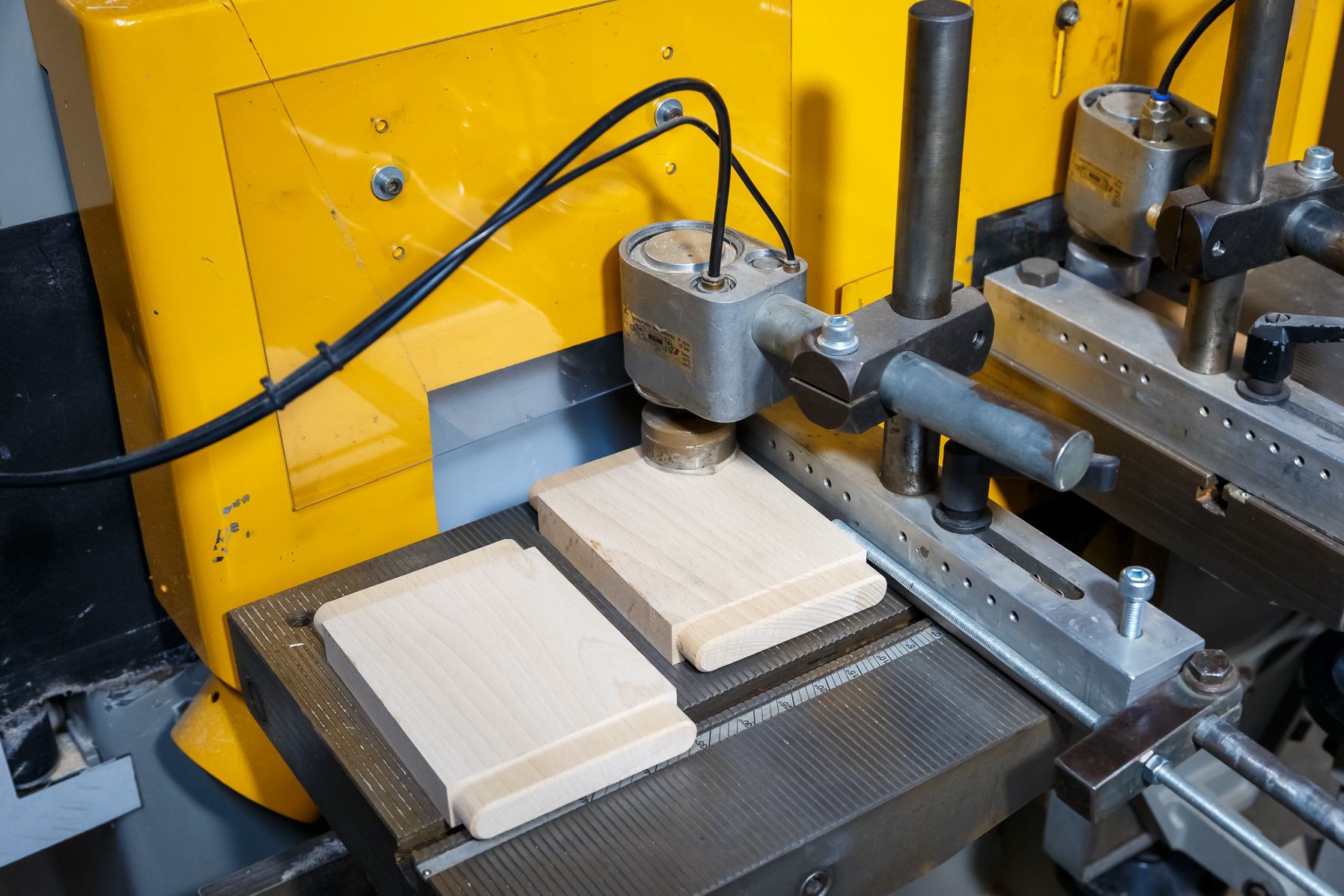

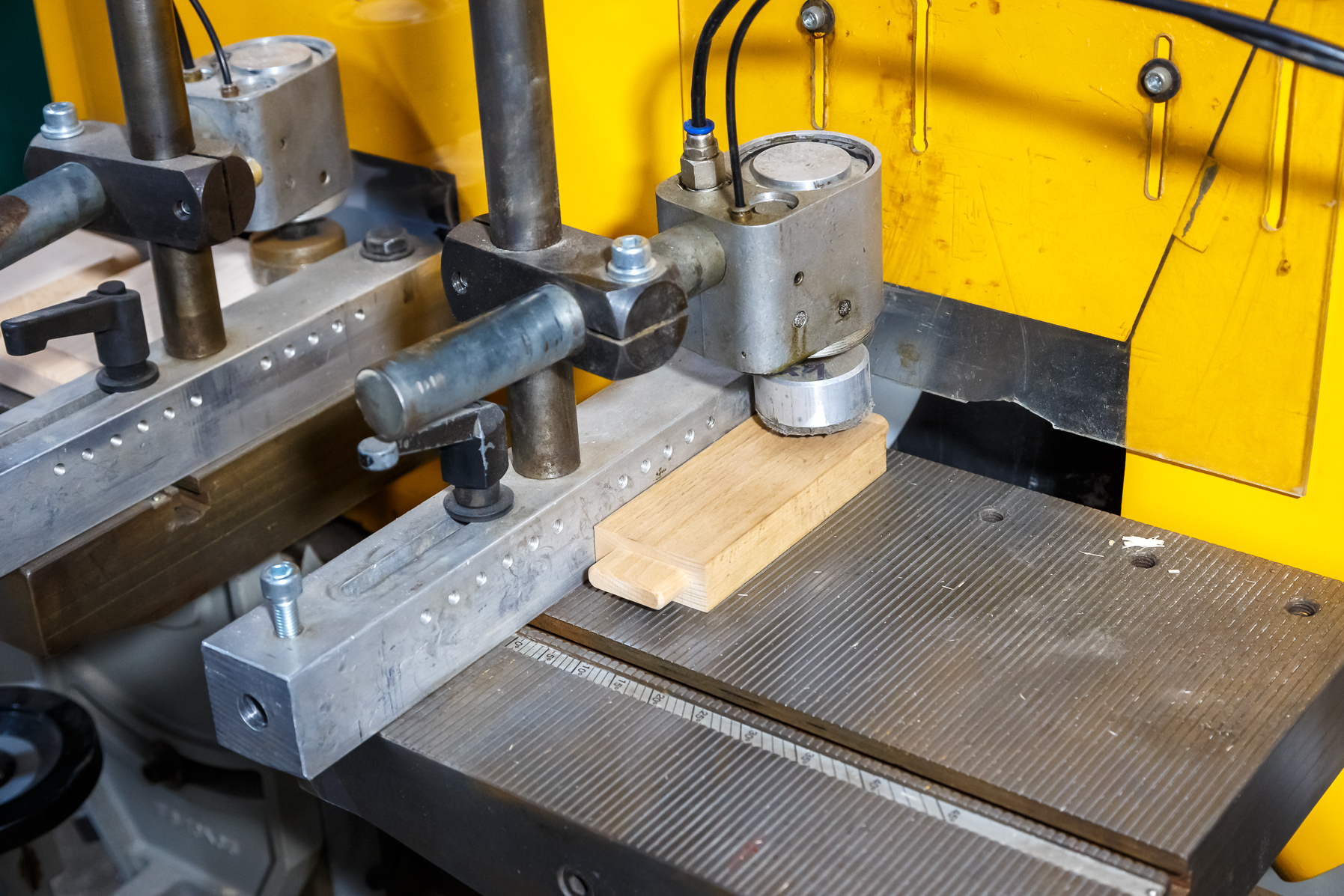

Станок имеет возможность регулировки столов по высоте, в поперечном и фронтальном направлении, а также наклона. Все регулировки осуществляются с помощью маховиков или ключей (входящих в состав базовой поставки). Все регулировки имеют шкалы, а также фиксированные точки «нуля», откалиброванные при изготовлении станка. Положение
рабочего стола надежно фиксируется в выбранном положении при помощи удобных ручек.
Технические характеристики станка.
| Производительность, шипов/час | 600-800 |
| Максимальная ширина шипа, мм | 100 |
| Максимальная толщина шипа, мм | 30 |
| Максимальная глубина шипа, мм | 50 |
| Угол фронтального наклона столов, град. | 5° / -20° |
| Угол бокового наклона столов, град. | 15° |
| Угол поворота упоров стола, град. | 5° / 45° |

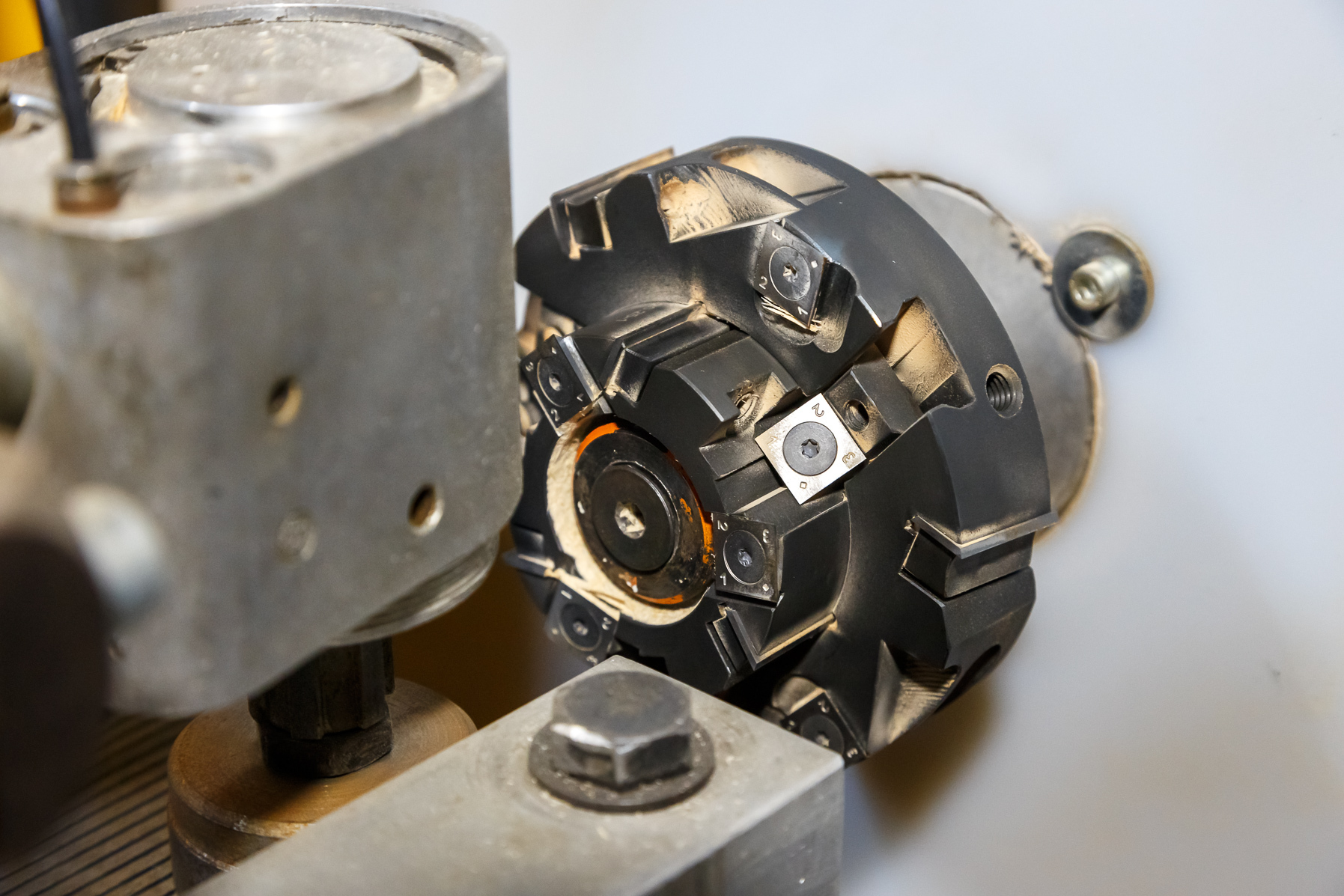

| Скорость вращения инструмента, об/мин | 9000 |
| Мощность двигателя инструмента, кВт | 3 |
| Мощность циклического двигателя, кВт | 0,4 |
| Габаритные размеры, мм | 1250*1150*1300 |
| Вес, кг | 830 |
Настройка размеров овального шипа.
Два цифровых индикатора размеров расположенные на обратной стороне станка помогают

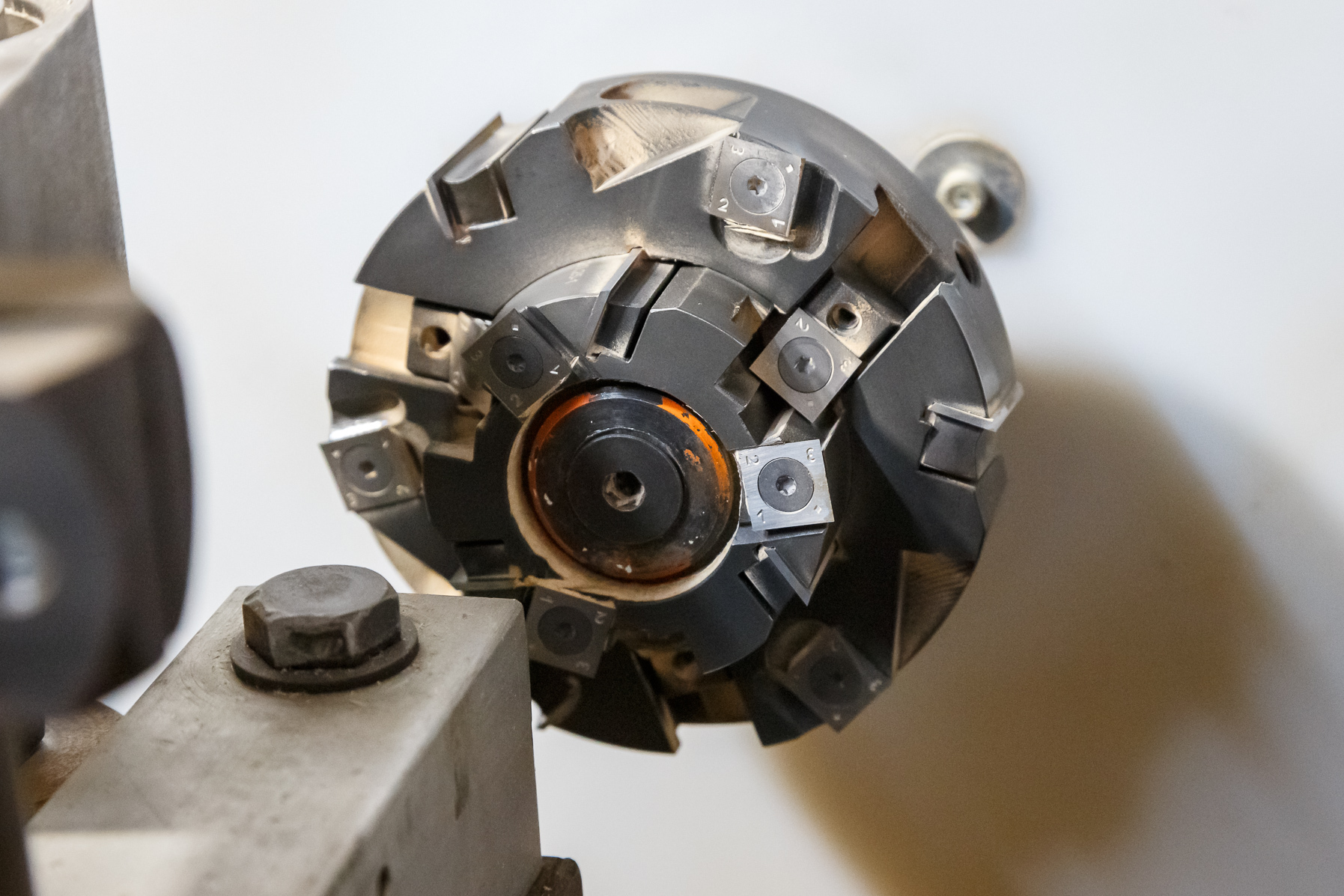

осуществлять точную настройку длины и толщины получаемого шипа. Глубина шипа регули-

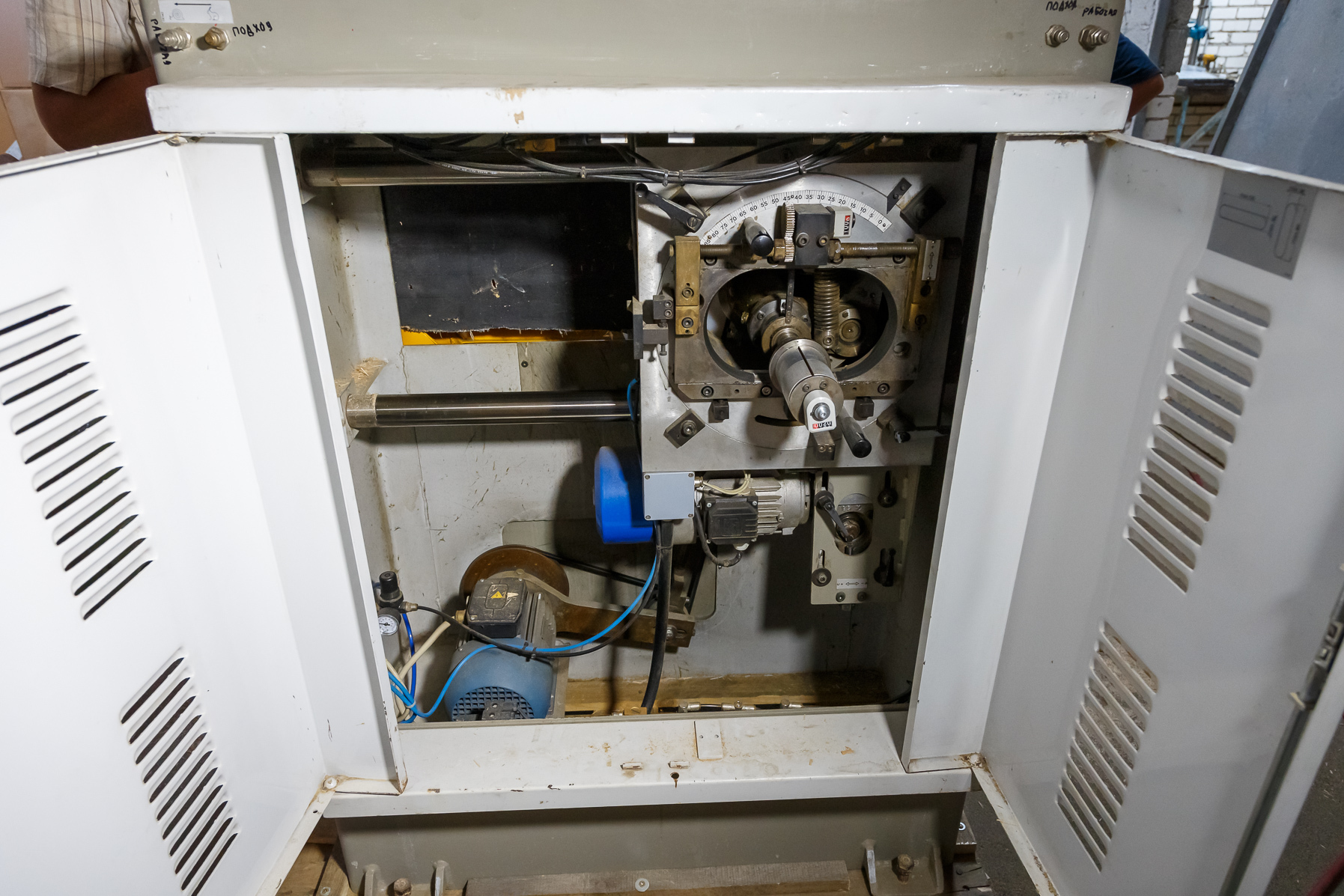

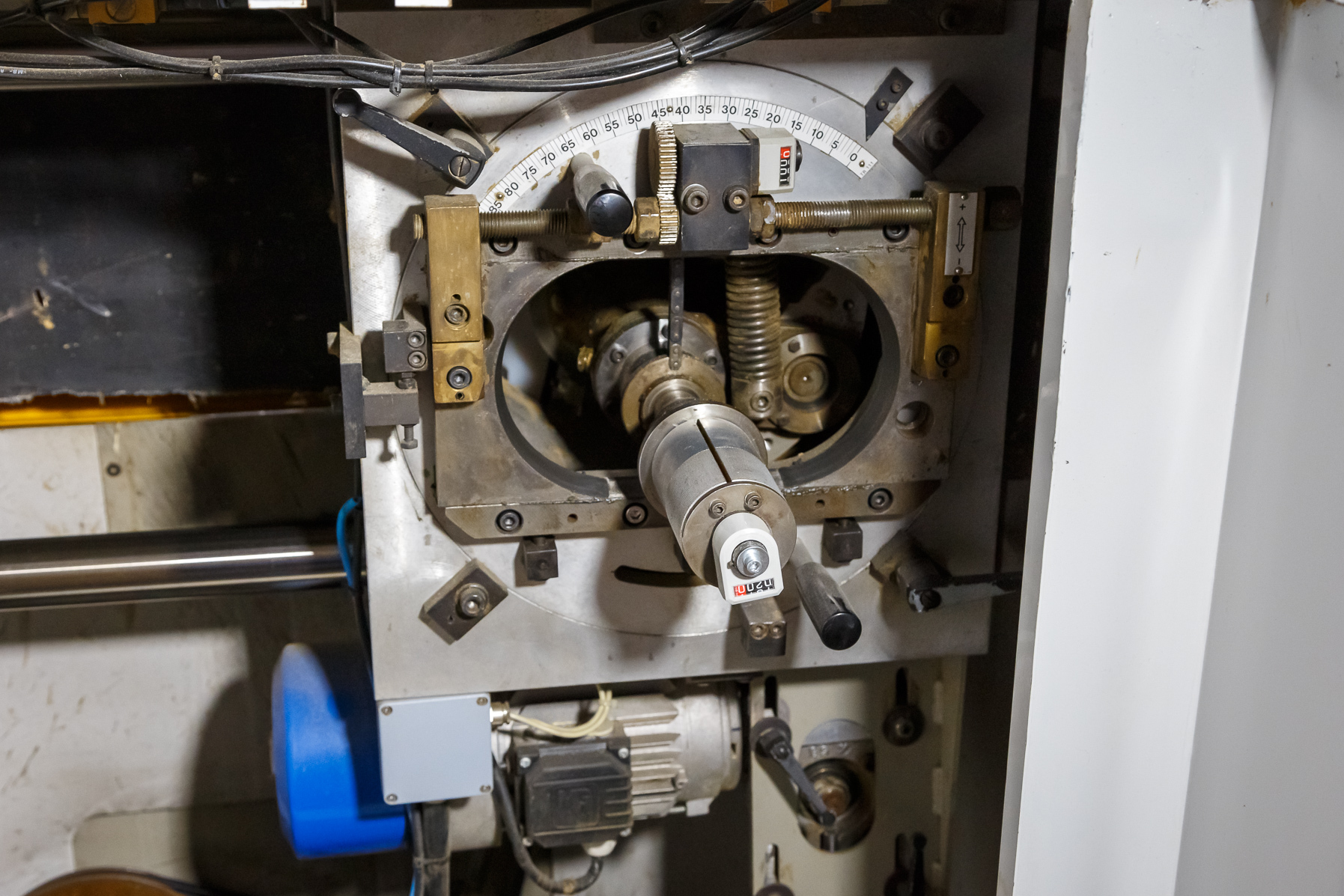

руется инструментом. Наклон 0-900 шипа относительно его собственной оси осуществляется
поворотом рабочего узла относительно радиусной шкалы. Данная модель оборудована меха-
ническими фиксаторами угла наклона в любой позиции от 0 до 90 градусов.
Несколько отличительных черт шипореза PICO:

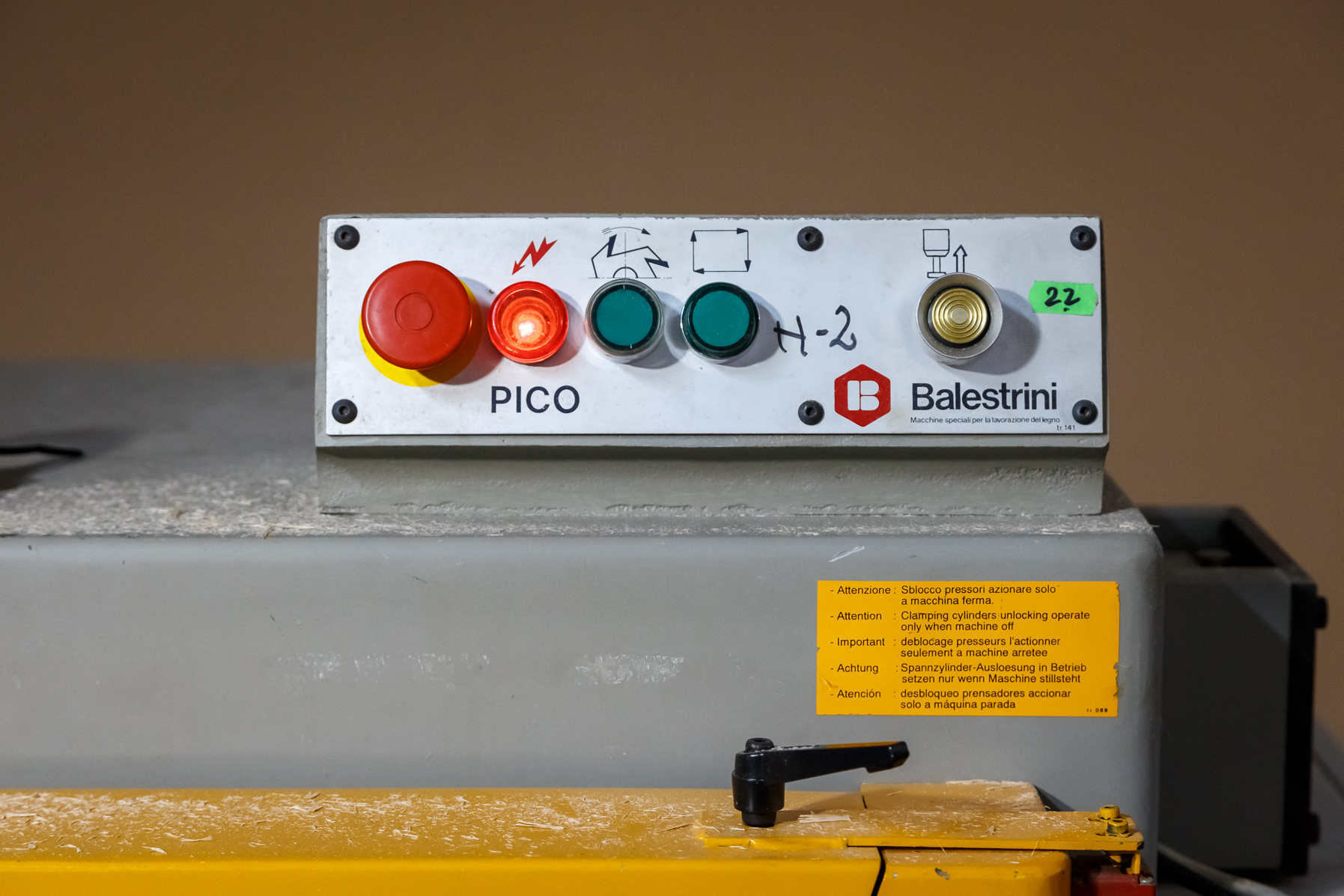

– Возможность остановить процесс обработки шипа в любой момент цикла (патент компании Balestrini);
– Высокая точность обработки, т.к. заготовка неподвижна во время работы, а перемещается блок с режущим инструментом;
– Возможность обработки длинных деталей без использования специальных суппортов (применение: детали кроватей, скамеек, садовой мебели и т.п.);
– Возможность практически полностью закрыть инструмент, оставив только пространство для подачи заготовок, что обеспечивает безопасность оператора, чистоту рабочей зоны и уменьшение шума.

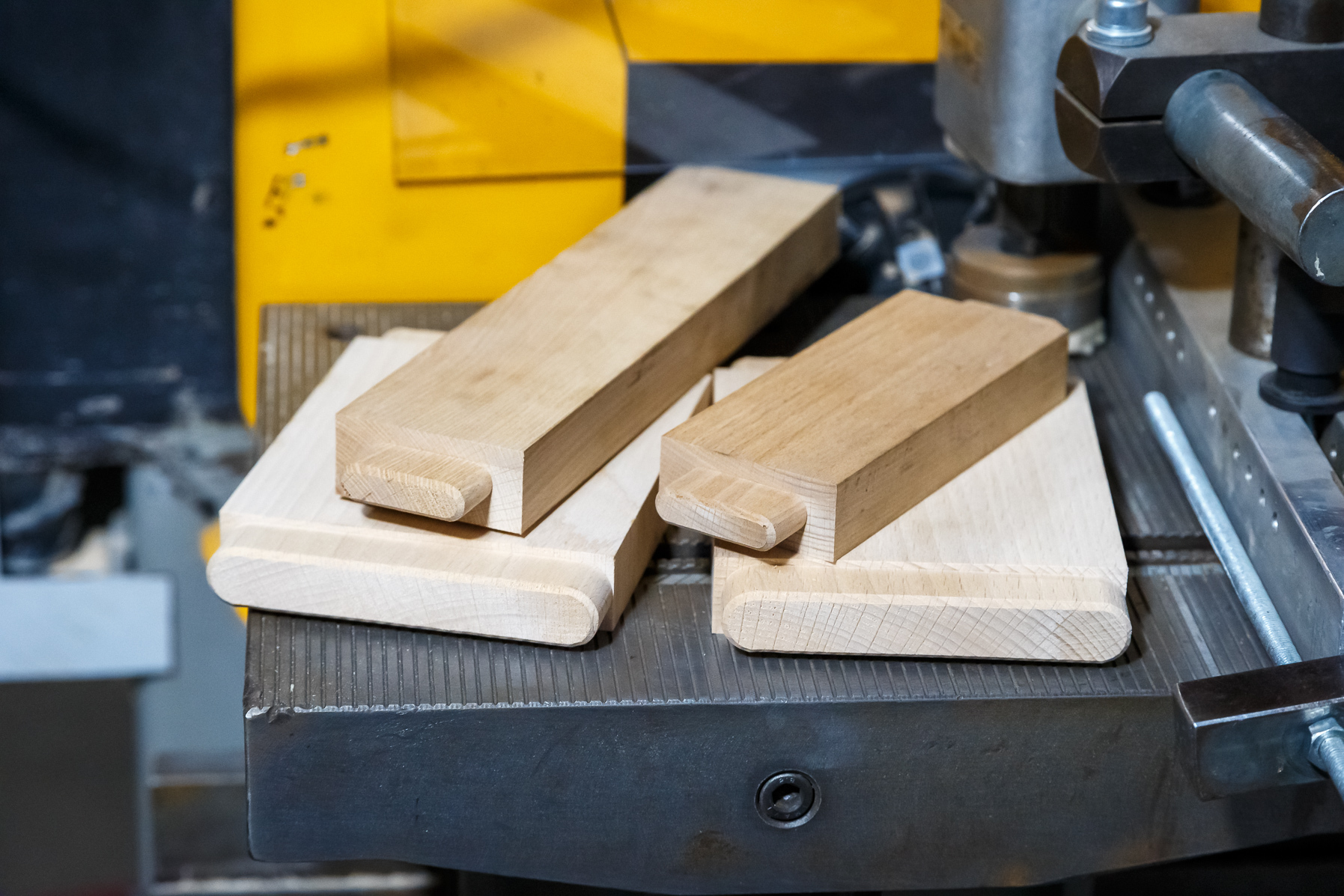

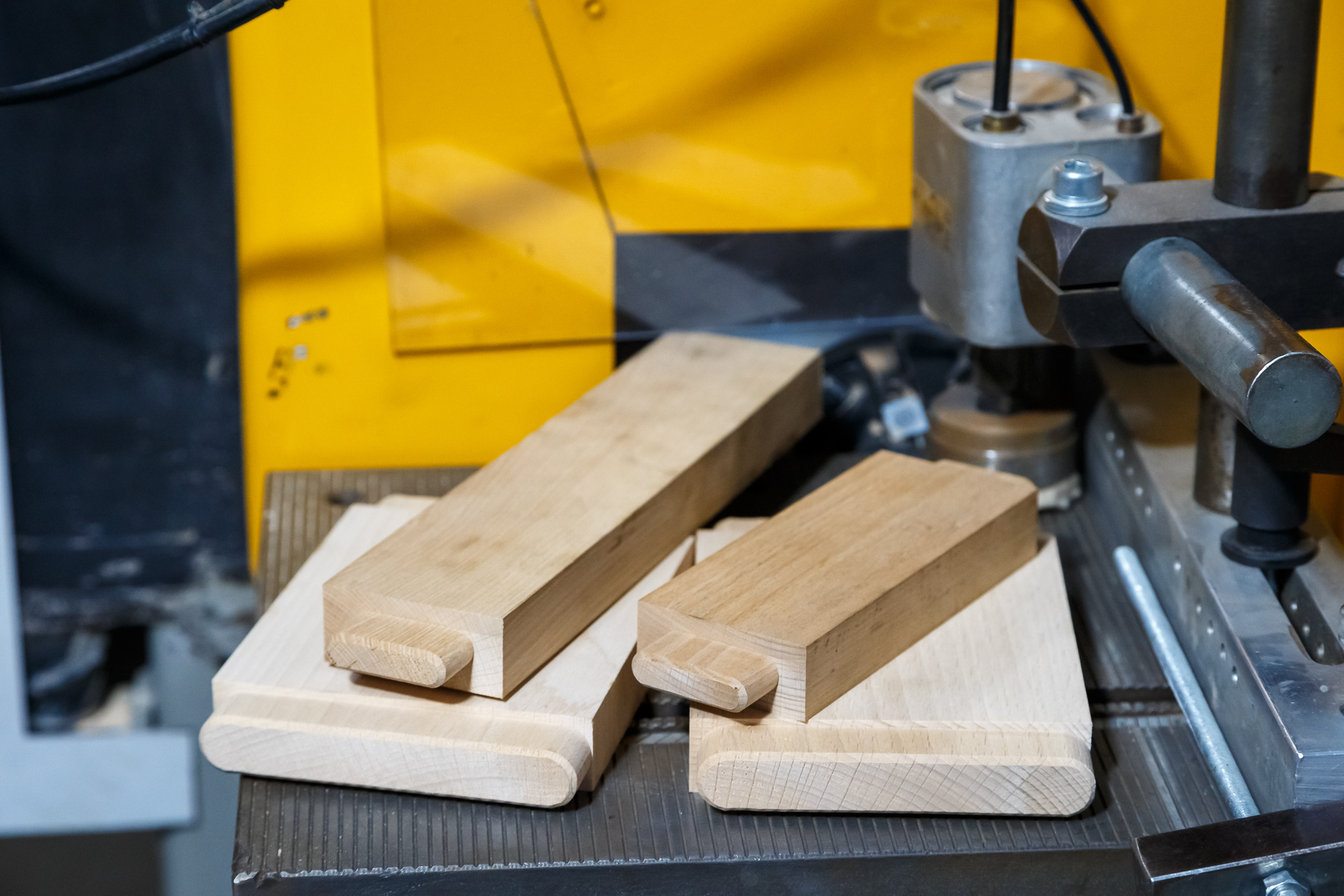

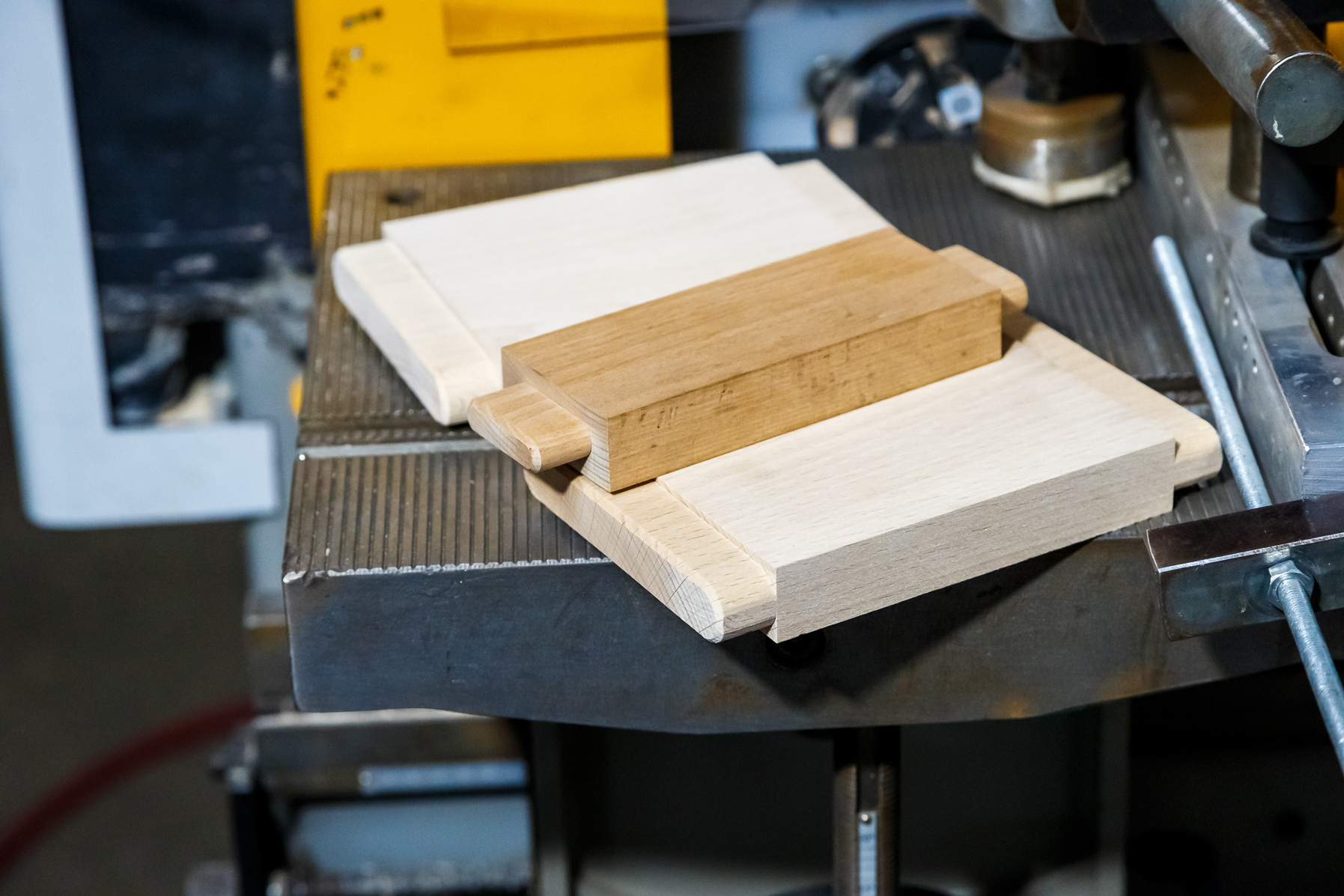

Шипорезный станок подходит для выпуска серийного производства столов, стульев и других предметов мебели, использующих овальные шипы и пазы для соединения деталей друг с другом.
