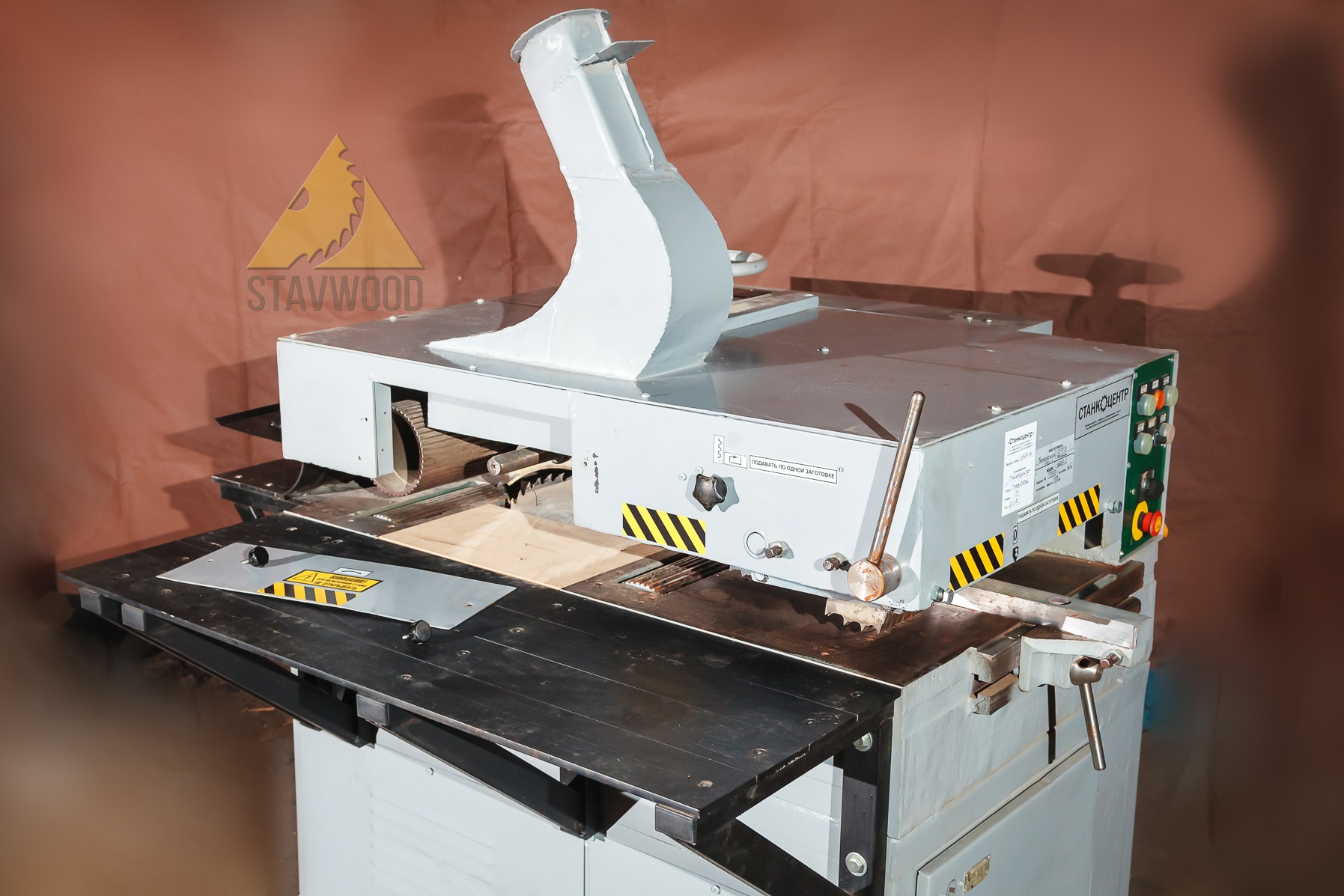

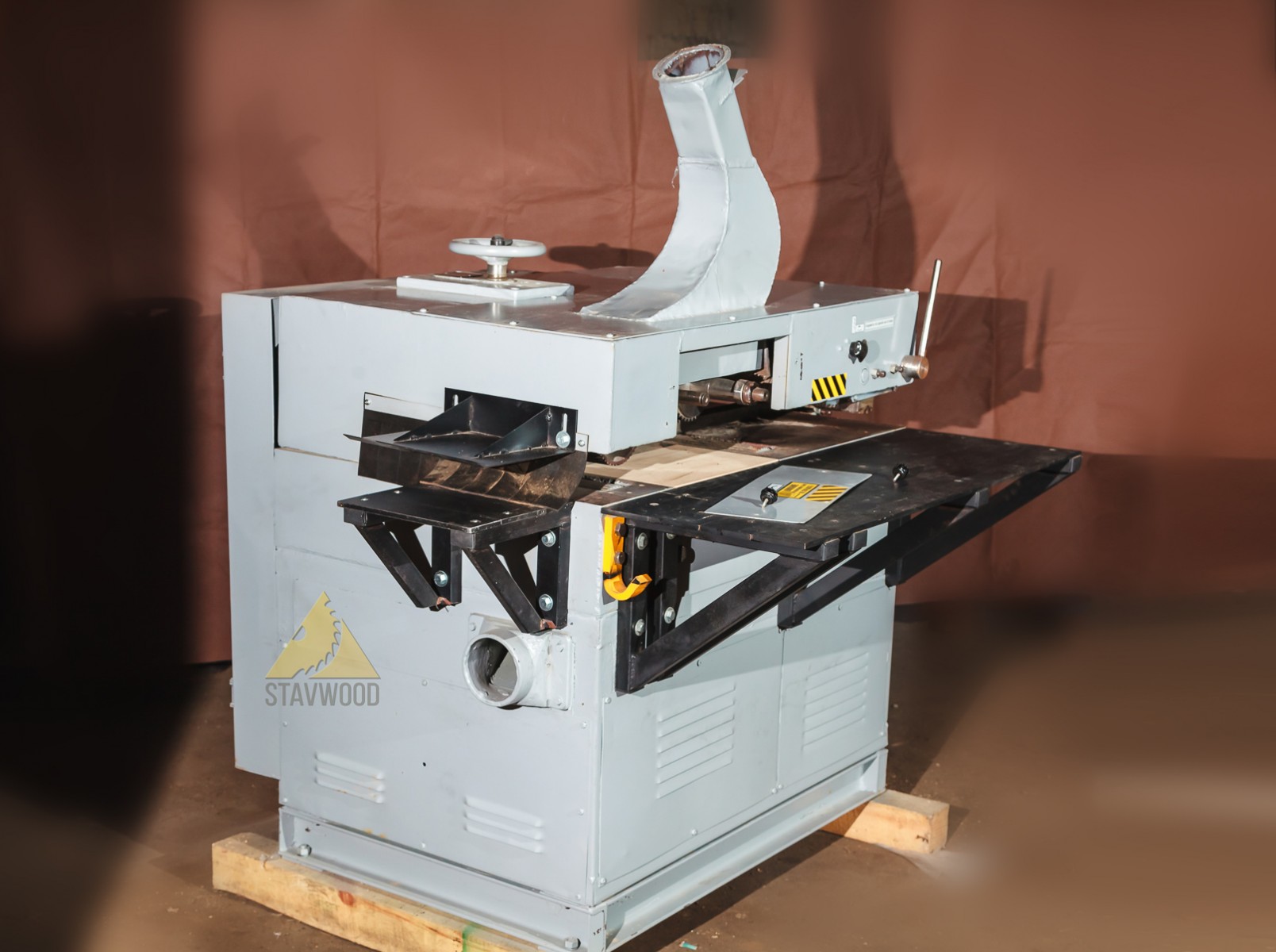

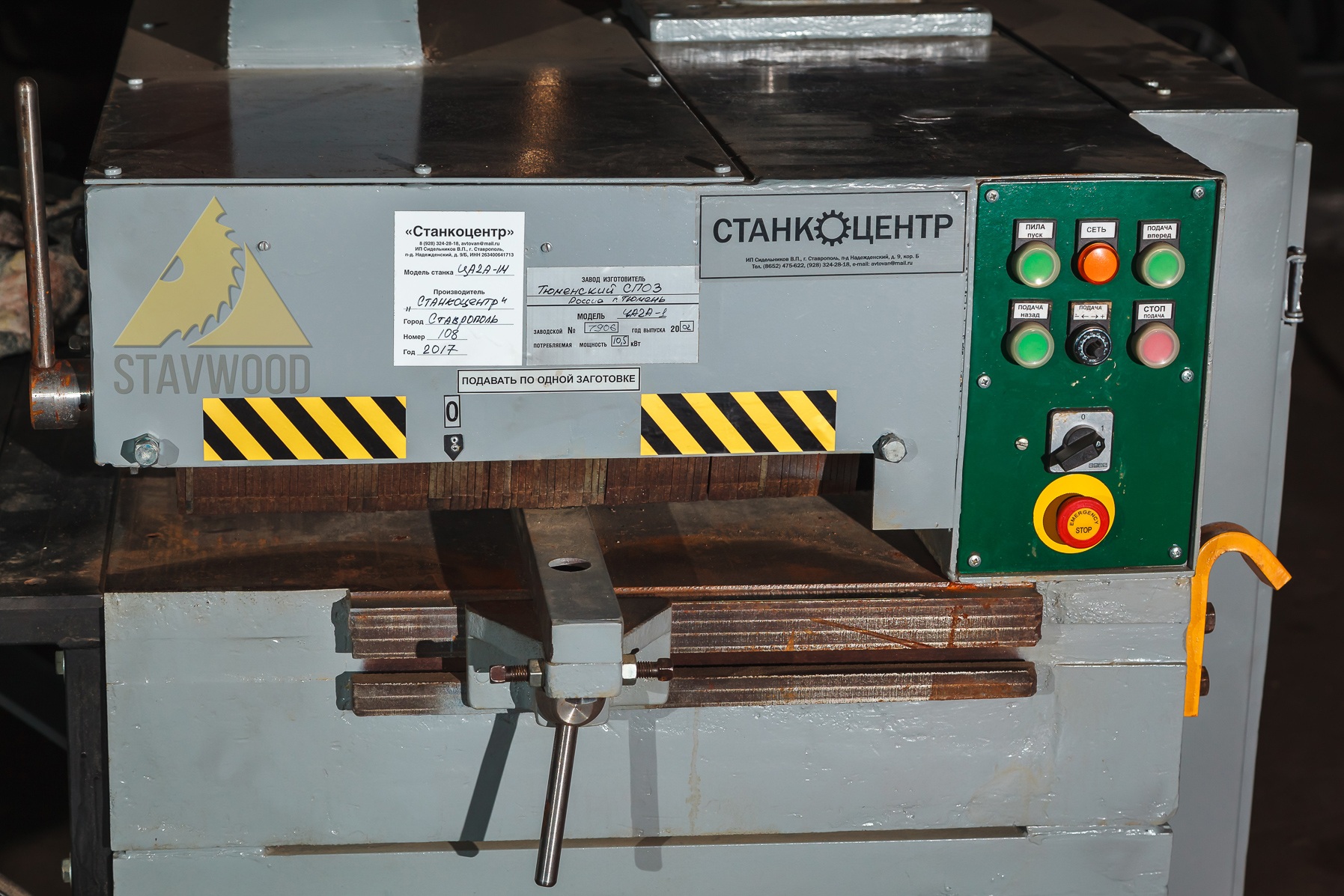

Многопильный диленно-реечный станок ЦА-2А-1.
Станок предназначен для продольной распиловки круглыми пилами досок и брусков высотой до 80 мм с механической подачей.
Станок применяется на деревообрабатывающих предприятиях.

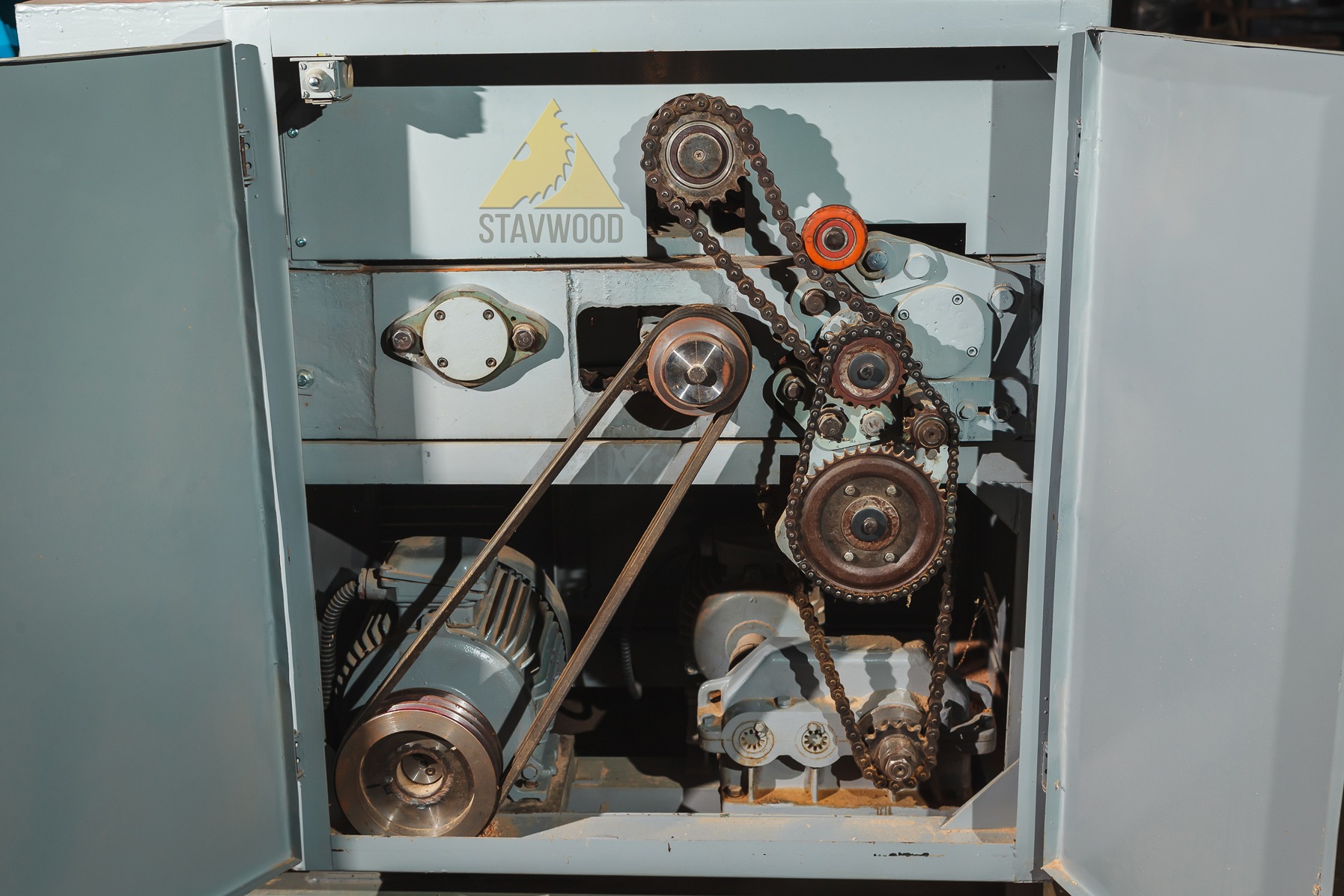

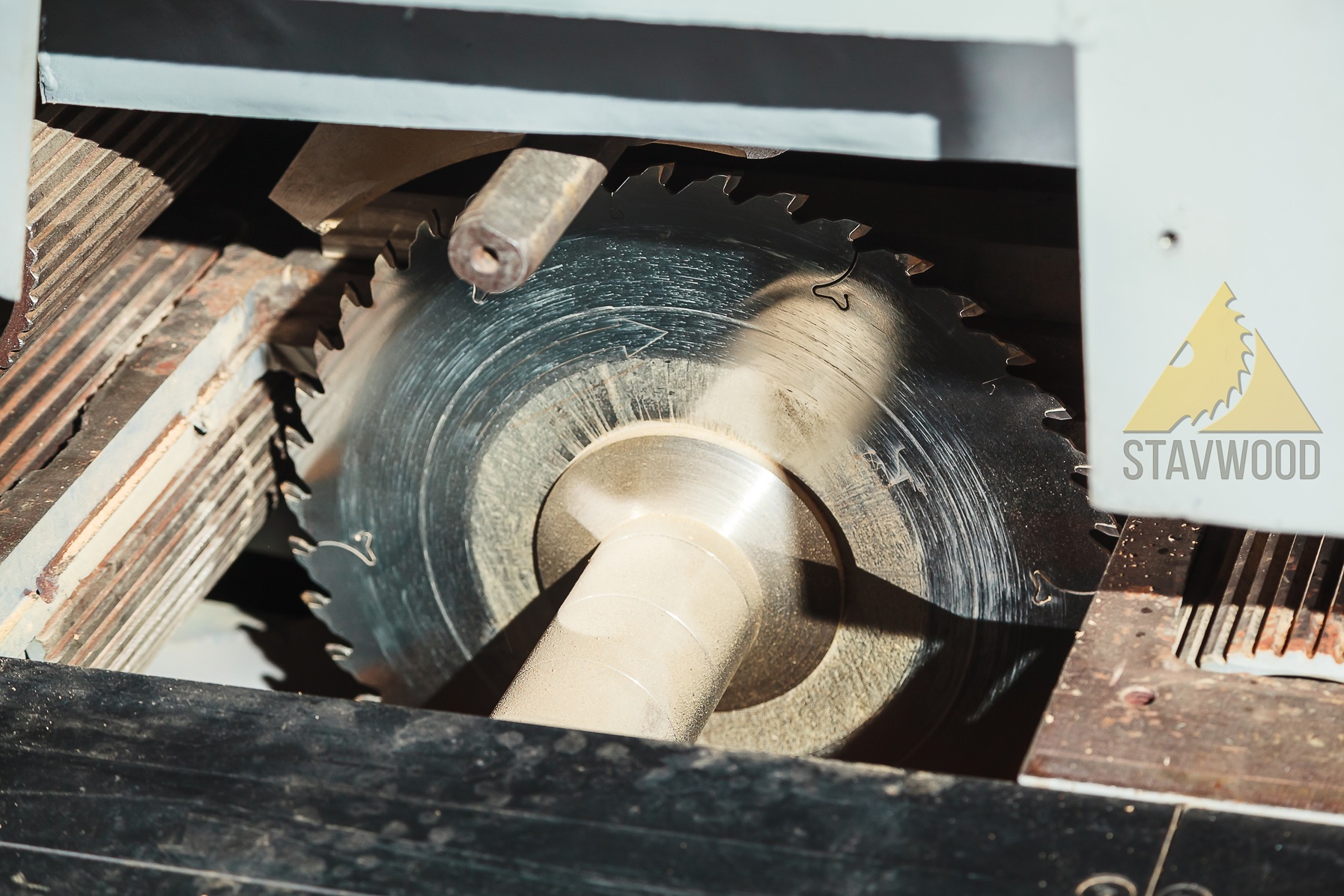

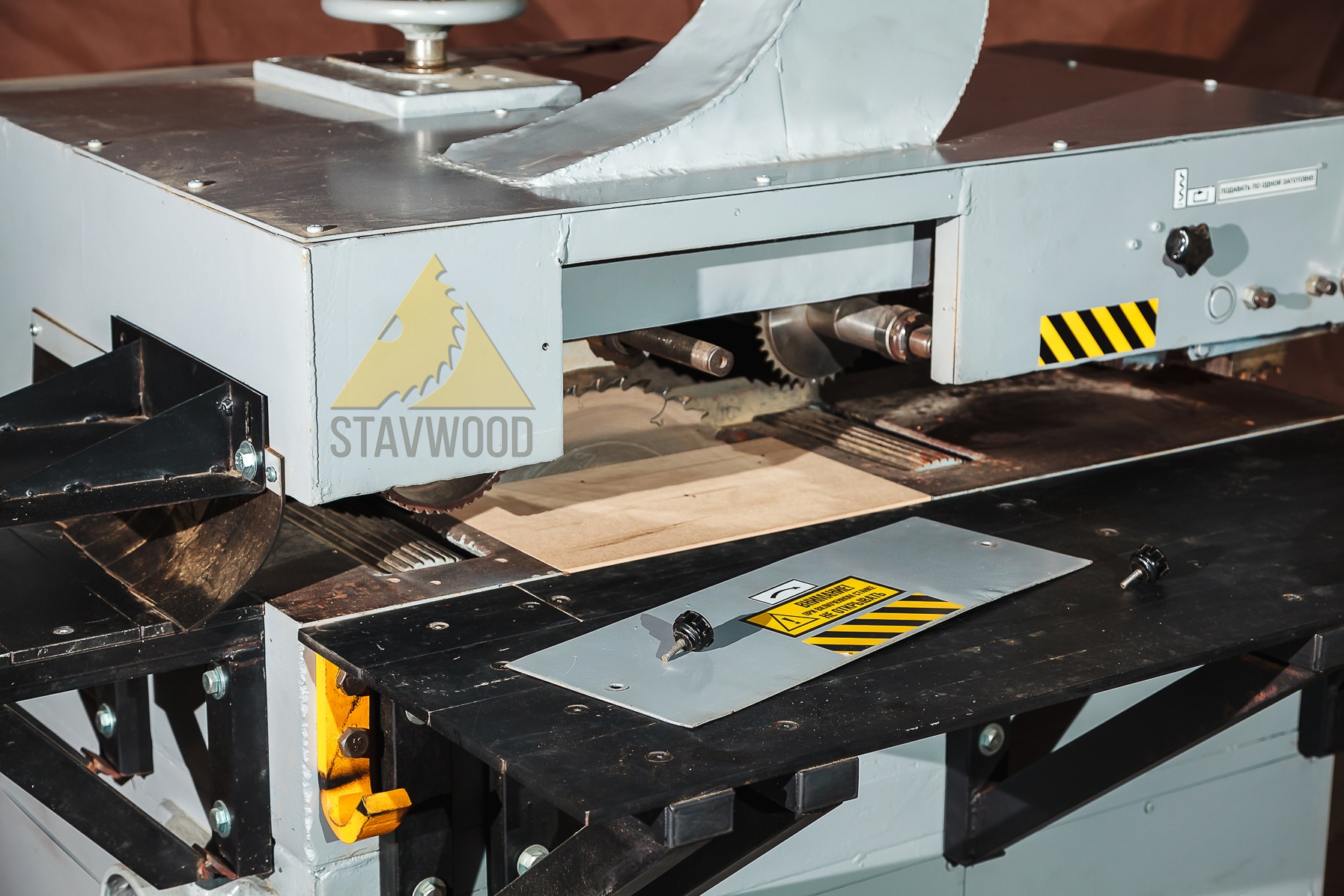

Конструкция предусматривает установку до 3-х дисковых пил. Главное движение от электродвигателя на пильный вал передается поликлиновыми ремнями. Вал нижнего расположения, консольного типа. Настройка на различную ширину пиления производится проставочными кольцами между пилами. Базирование заготовки осуществляется по направляющей линейке. Подача осуществляется с помощью привода от двухскоростного электродвигателя через редуктор и цепную передачу на 2 пары верхних и нижних вальцов.
Технические характеристики.
| Просвет станка, мм | 500 |
| Размеры обрабатываемого материала, мм: | |
| - толщина | 10-80 |
| - длина наименьшая | 500 |
| - ширина | 150 |
| Количество пил, шт. | 3 |
| Скорость подачи, м/мин. | 20,9/28/37,3/42,8/50/57,4/76,4/102 |
| Скорость резания не менее, м/сек | 60 |
| Диаметр пил, мм | 315-360 |
| Наибольшее расстояние между пилами, мм | 150 |
| Диаметр посадочной шейки под пилу, мм | 50 |
| Мощность, кВт | 17,4 |
| Габариты, мм | 1400х1050х1200 |
| Масса, кг | 960 |
