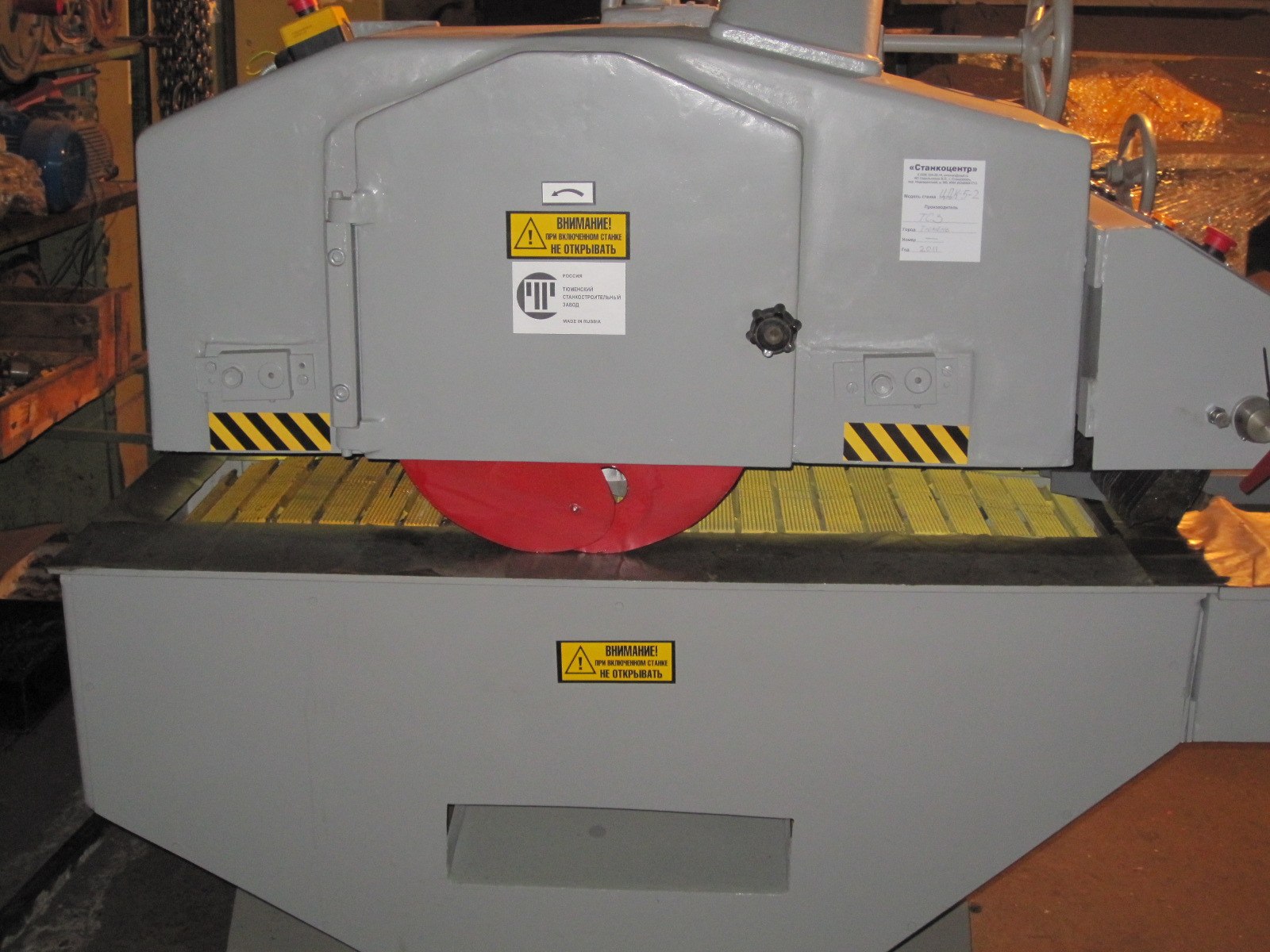

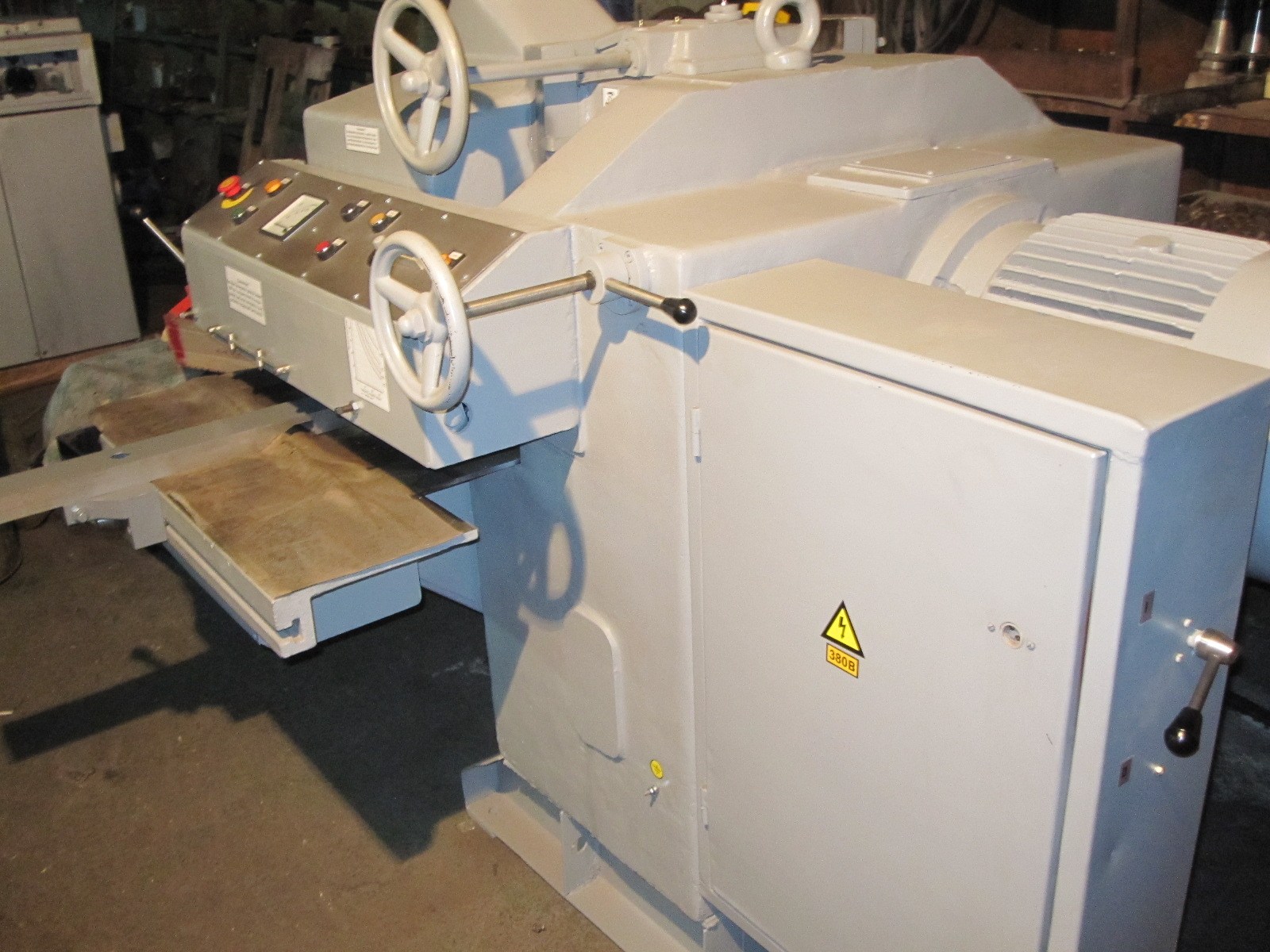

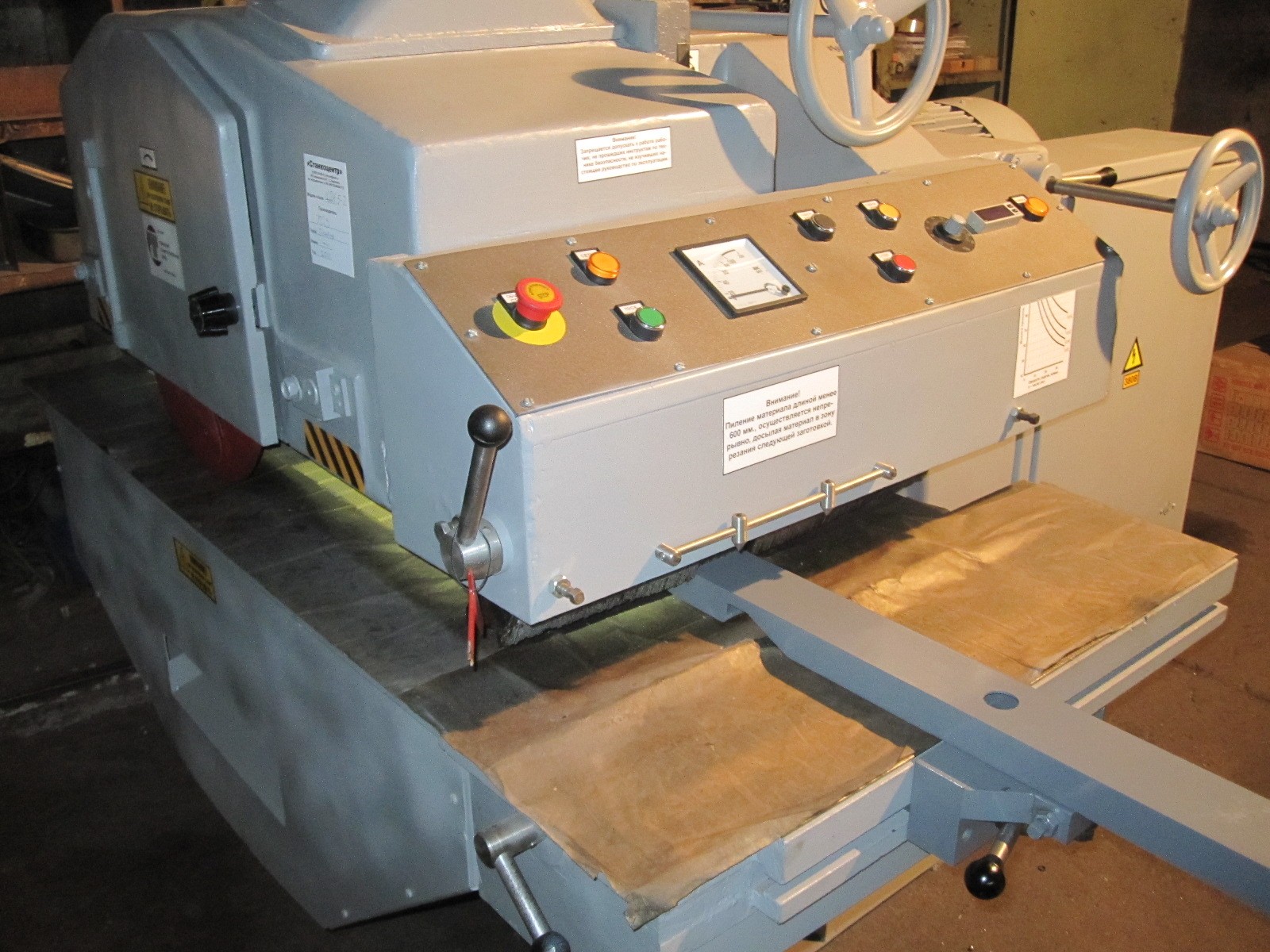

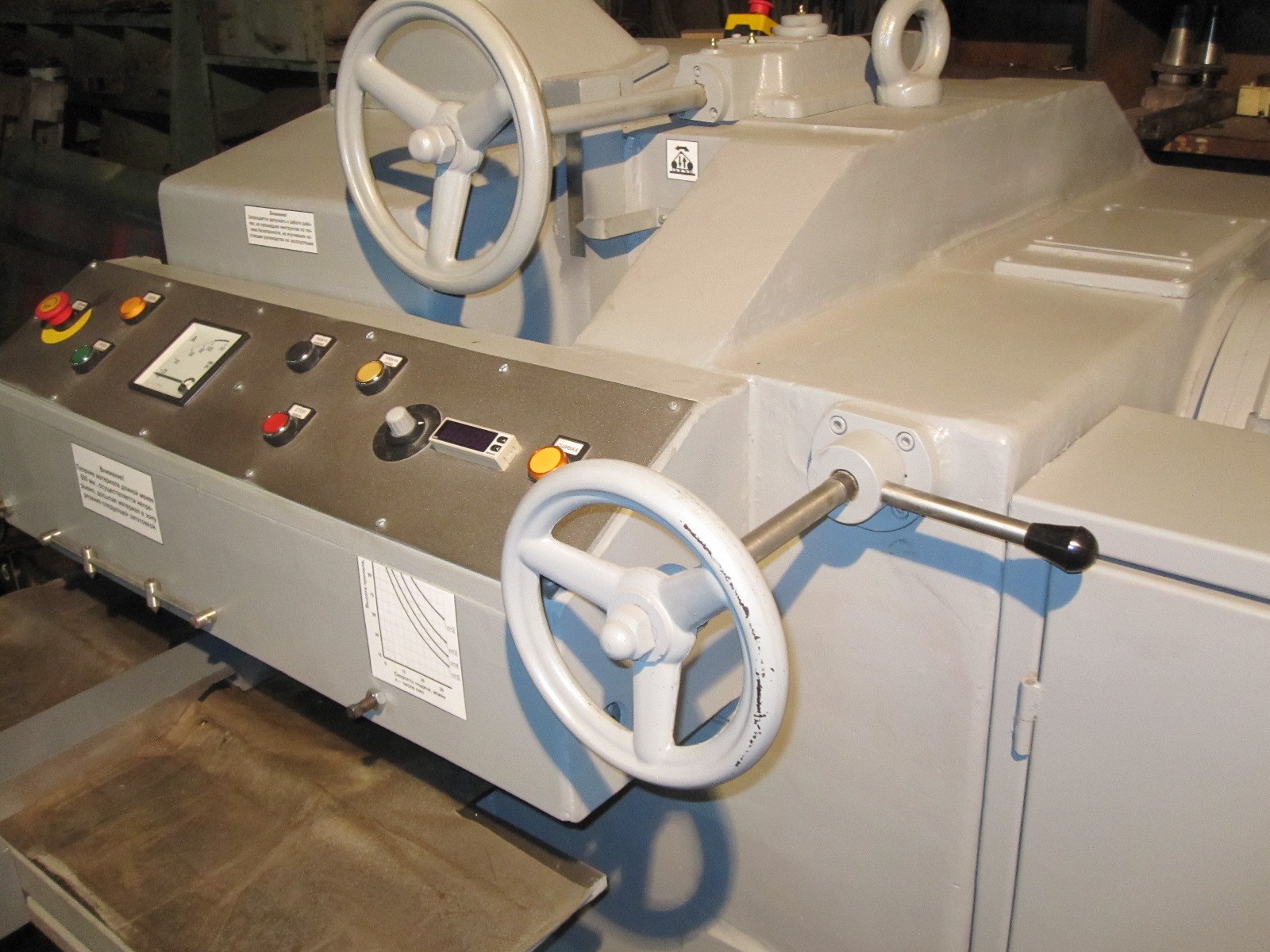

Многопильный станок ЦДК5-2.

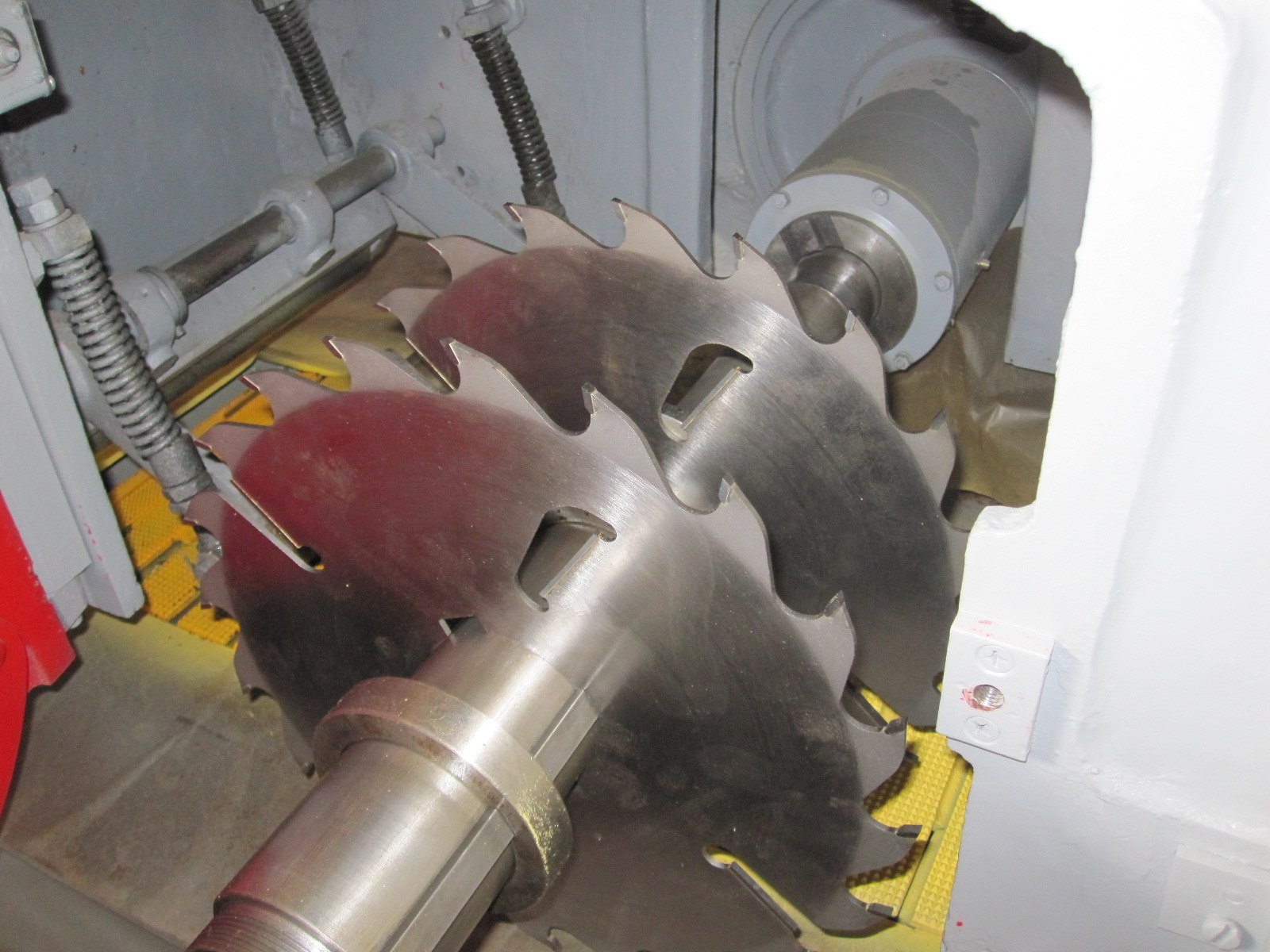

Станок ЦДК-5 прирезной многопильный предназначен для чистой и точной прямолинейной распиловки в размер продольной распиловки в размер по ширине досок, брусков и щитов. При установке пил в подставе до 5-ти штук станок может быть использован для выпиливания реек.
Чугунная станина препятствует возникновению вибраций. Высокая жесткость корпуса шпинделя обеспечивается за счет его посадки в эксцентриках, а радиально-упорные сдвоенные подшипники исключают смещение шпинделя в процессе работы..
Подача заготовок производится широкой (300 мм) конвейерной цепью, движущейся по текстолитовым призматическим направляющим. В зоне пил крепится два сегмента, обеспечивающие «ныряние» звеньев конвейера. Благодаря этому зубья пил выходят из пропила. Прижим заготовок к цепи производится двумя парами не приводных подпружиненных роликов длиной 300 мм. Расположение пил относительно заготовки – верхнее, что облегчает обслуживание станка. Для предохранения оператора от вылета распиливаемого материала и срезанных частей, станок имеет ограничители.
Технические характеристики.
| ЦДК5-3 | ЦДК5-2 | |
| Размеры распиливаемых заготовок, мм: | ||
| -толщина | 16-120 | 16-100 |
| -наименьшая длина | 500 | 450 |
| Выпиливаемых досок (брусков), мм | 10-260 | 10-260 |
| Количество устанавливаемых пил, шт.: | ||
| -неподвижных | 5 | 5 |
| -подвижных | - | - |
| Диаметр применяемых пил, мм | 315-400 | 315-400 |
| Скорость подачи, м/мин | 5,5/10,5/4,5/18,5 | 8-60 |
| Мощность привода пильного вала, кВт | 30 | 22 |
| Общая мощность электродвигателей, кВт | 32,4 | 25,18 |
| Габаритные размеры, м | 1,93х1,78х1,63 | 1,95х1,82х1,67 |
| Масса, т | 2,15 | 2,15 |
| Опции: бесступенчатая подача заготовки | нет | есть |
