CP8-2 С ШЕЙПЕРНЫМ (30*12*2,5) НОЖЕВЫМ ВАЛОМ

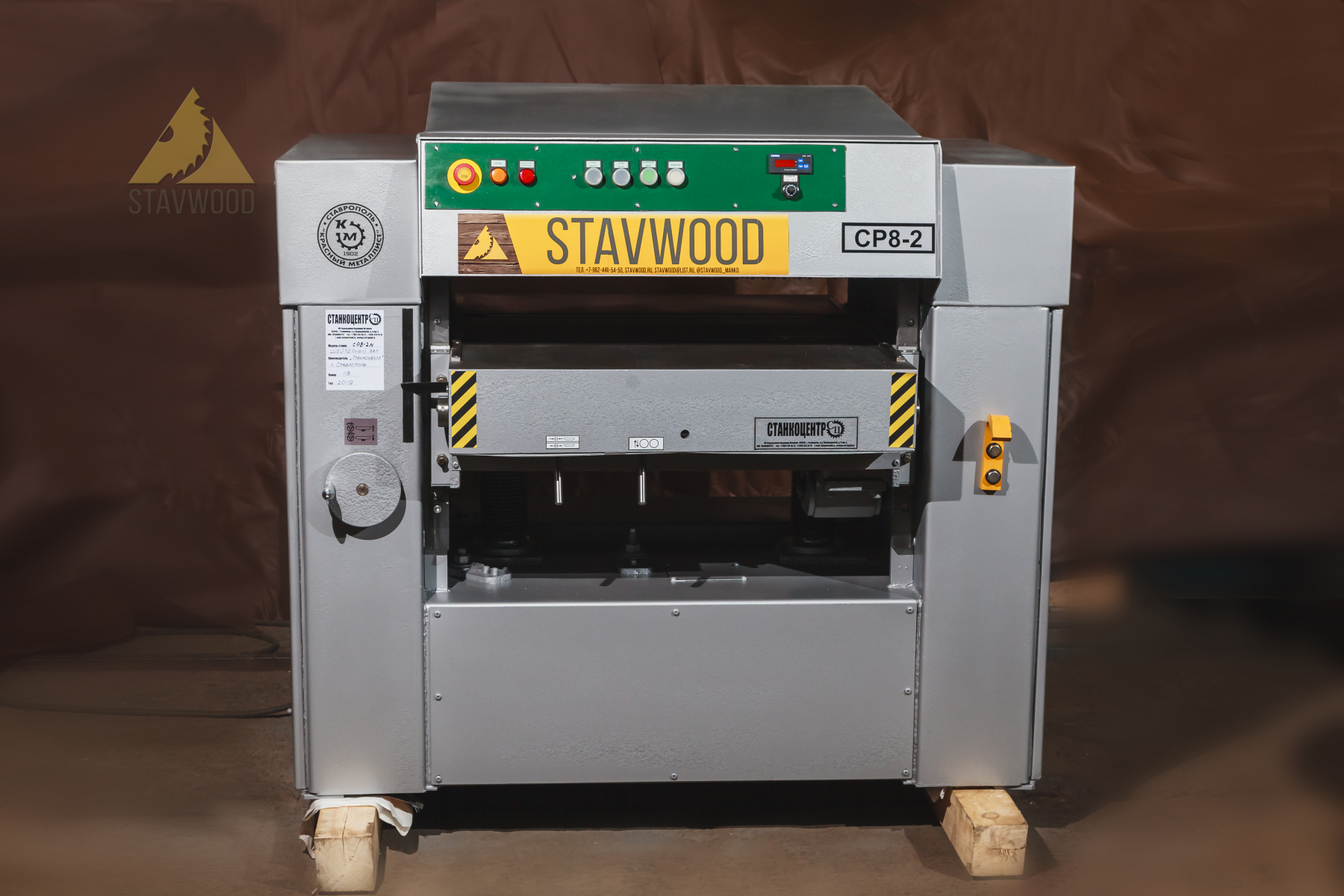

Станок рейсмусовый СР8-2.

Производитель: г. Ставрополь, завод “Красный металлист”
Станок предназначен для плоскостного строгание досок, брусков и щитов на заданный размер по толщине.
Протестирован на работоспособность, готов к эксплуатации.

Описание станка СР8-2.

Назначение: плоскостное строгание досок, брусков и щитов на заданный размер по толщине.
Комплектация рейсмусового станка СР8-2:
Шумо-поглощающие элементы и съёмный звукоизолирующий кожух

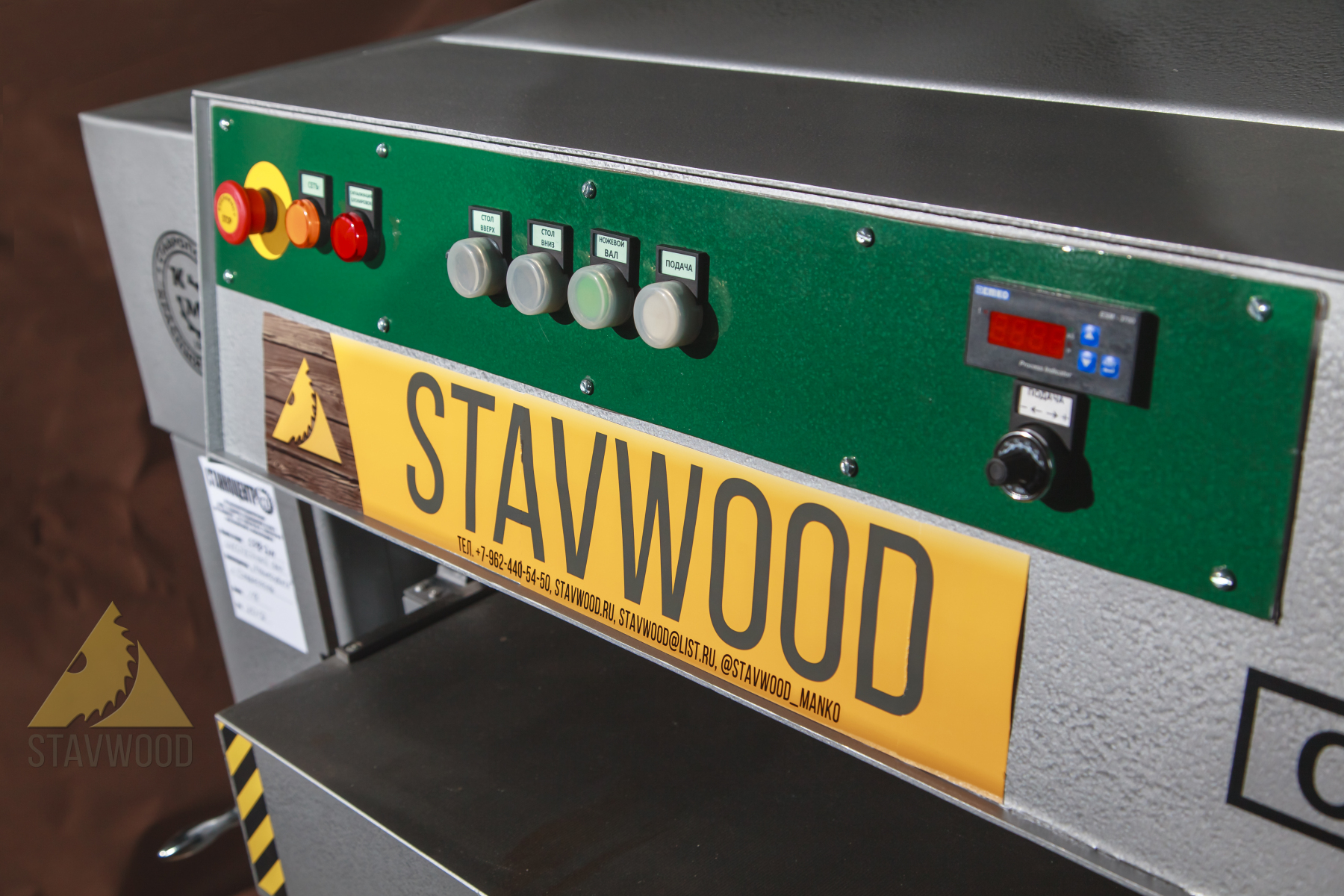

Пульт управления с кнопками, оснащёнными защитными колпачками
Патрубок стружкоотсоса.

Литой рабочий стол, оснащённый 2-х приводными
вальцами для облегчения подачи заготовок. Перемещение стола вверх-вниз
осуществляется на двух винтовых парах с трап резьбой по 4 призматическим
направляющим.
Автоматический подъем стола, с возможностью ручного управления.
Механизм автоматического подъёма стола реализован с использованием
червячного редуктора .
Ручная регулировка высоты рабочего стола осуществляется с помощью
маховика, в том числе в режиме точной подстройки.

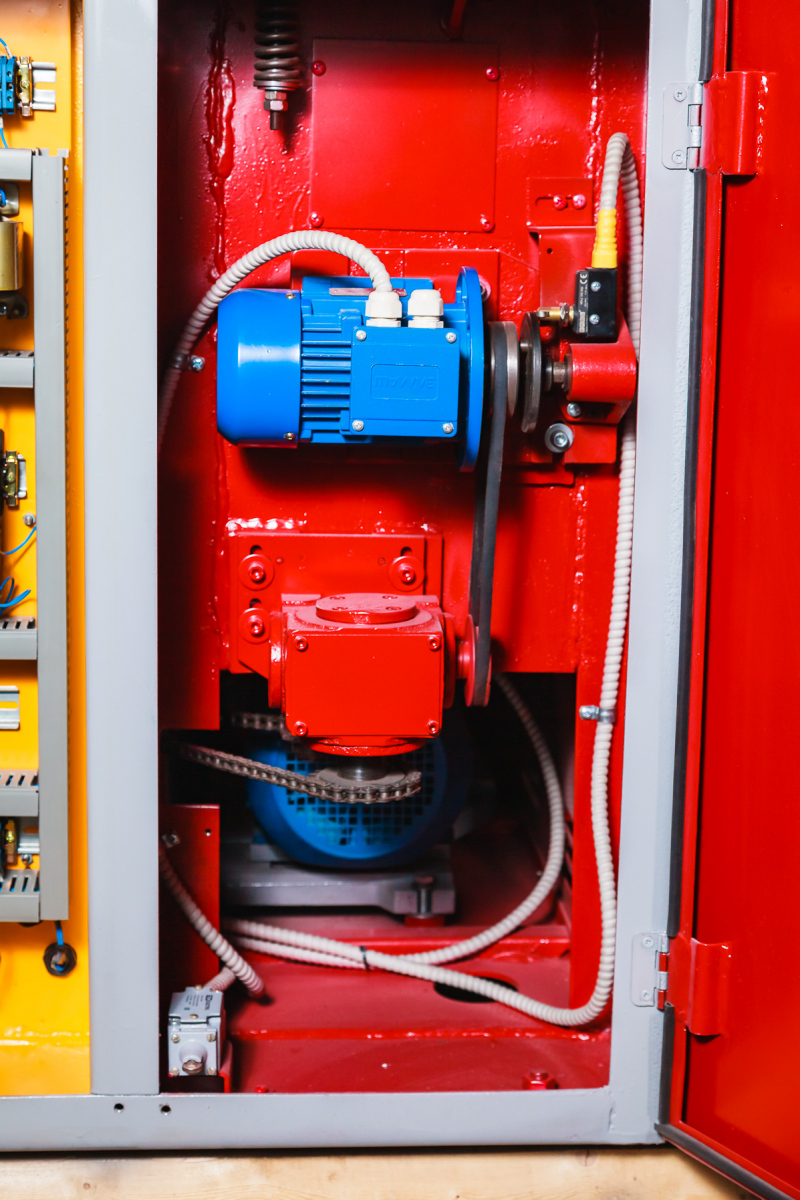

Система подачи.

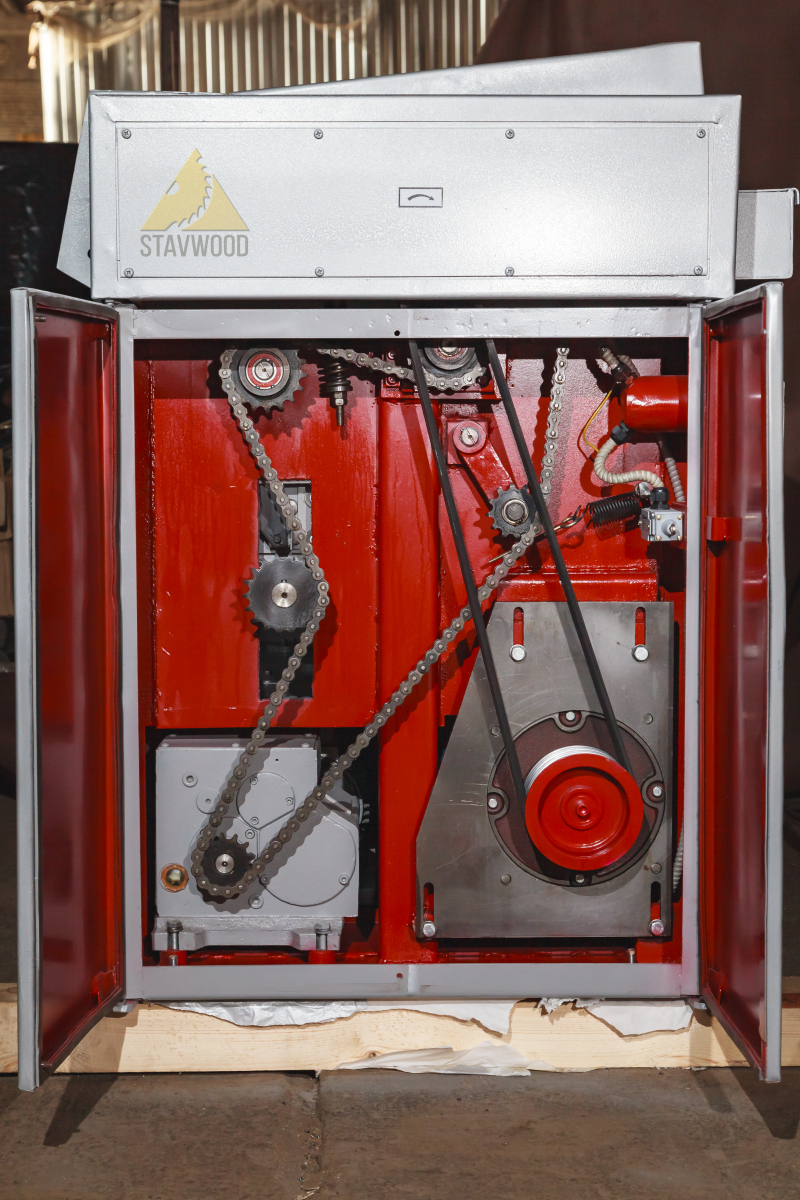

Электродвигатель 2,2 кВт, 1400 об/мин. Цилиндрический редуктор. Движение с редуктора на подающие валы передаётся роликовой однорядной цепью с шагом 19,05 мм и разрушающей нагрузкой 3180 кг.

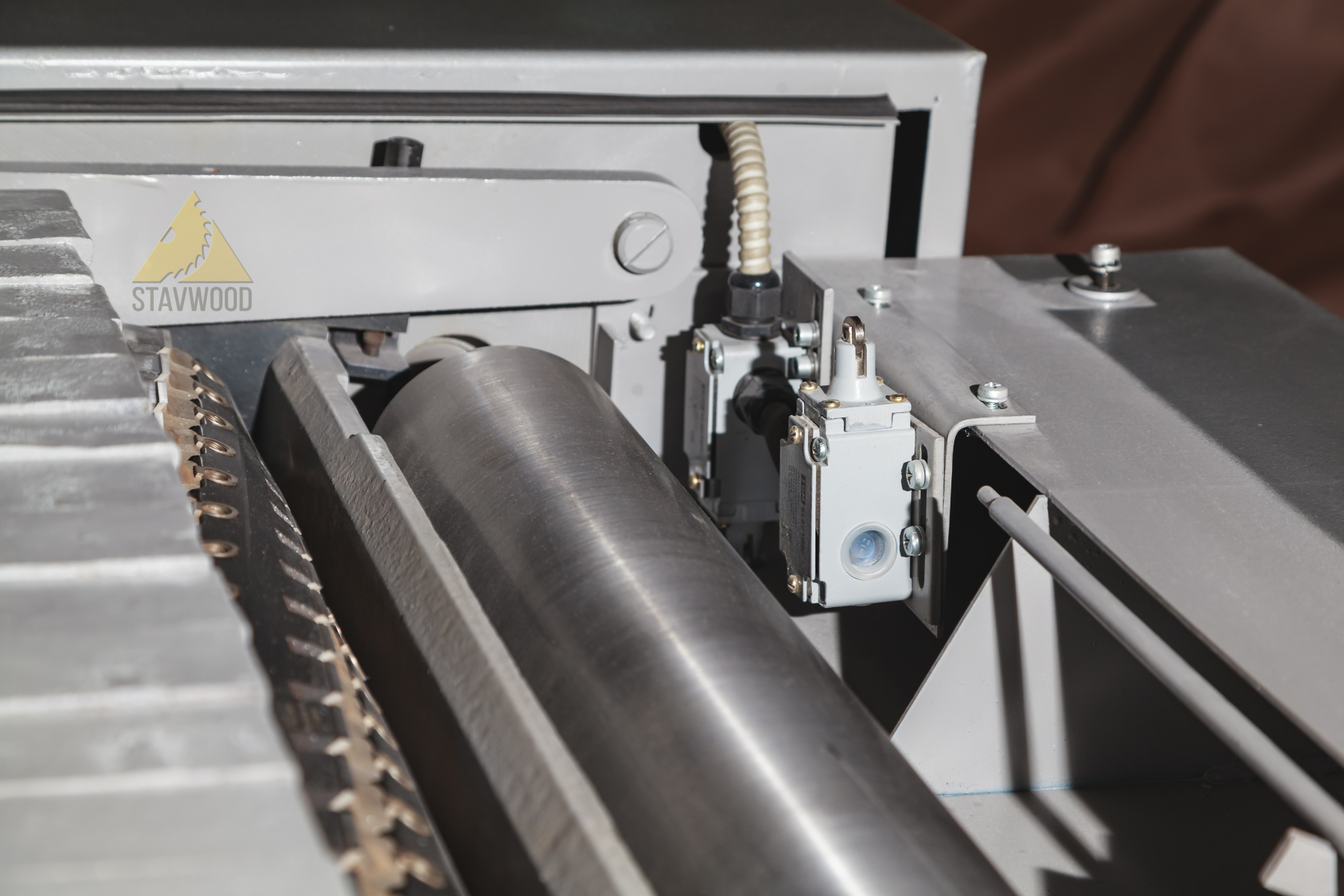

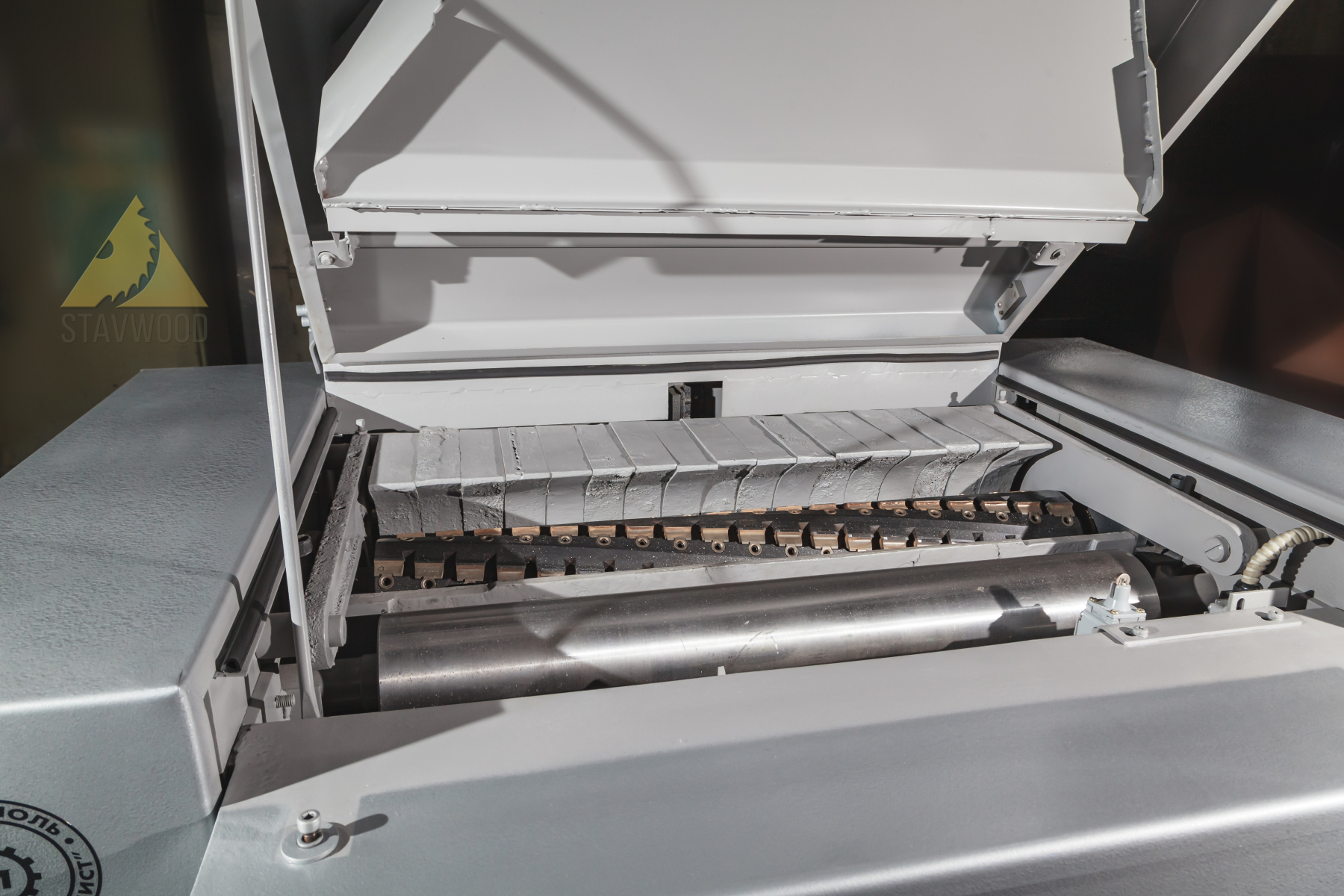

Исполнительный механизм-секционный рифлёный вал, обеспечивающий подачу по всей ширине стола заготовок с разной толщиной до 4 мм.
На входе- когтевая защита, препятствующая обратному выбросу заготовки

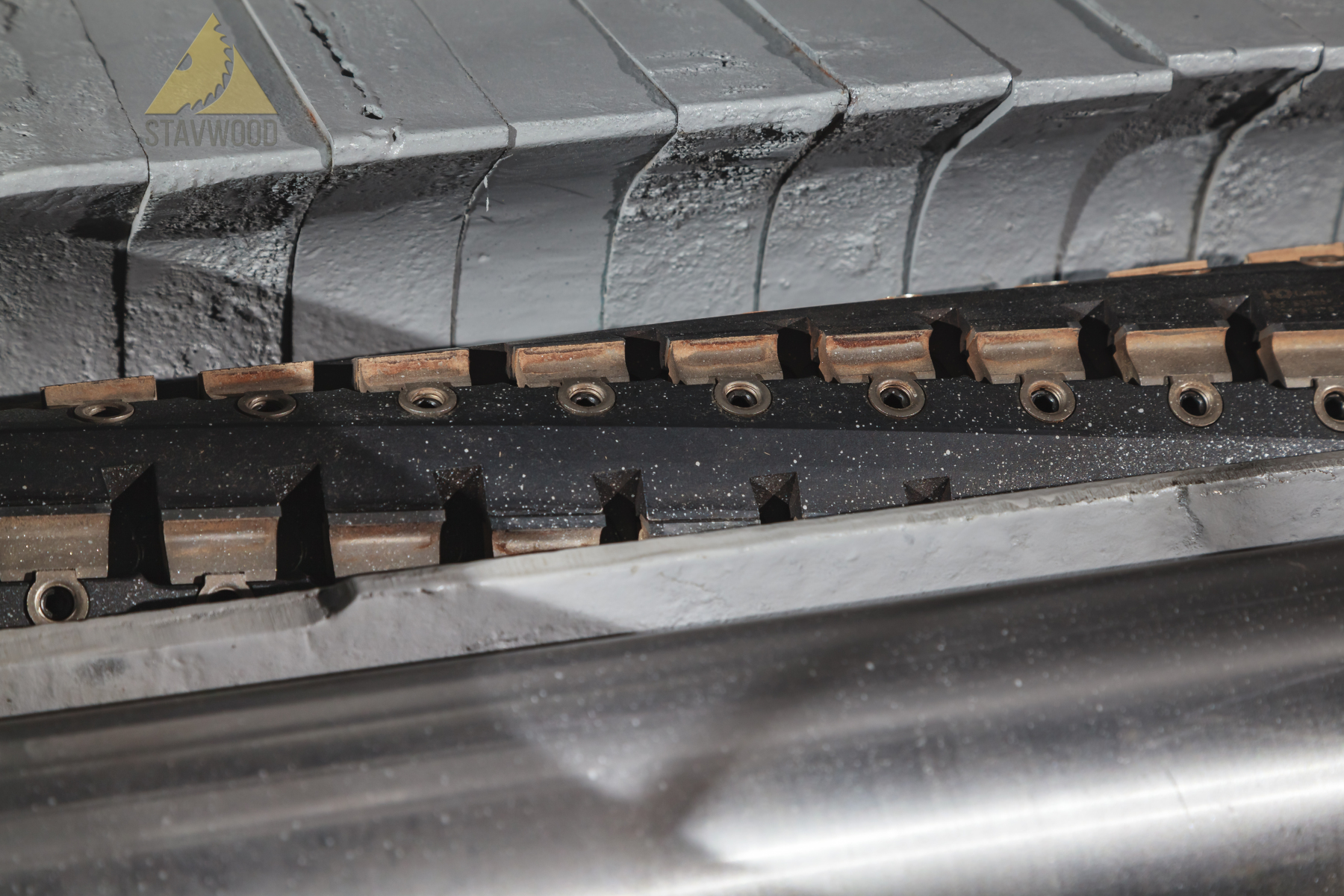

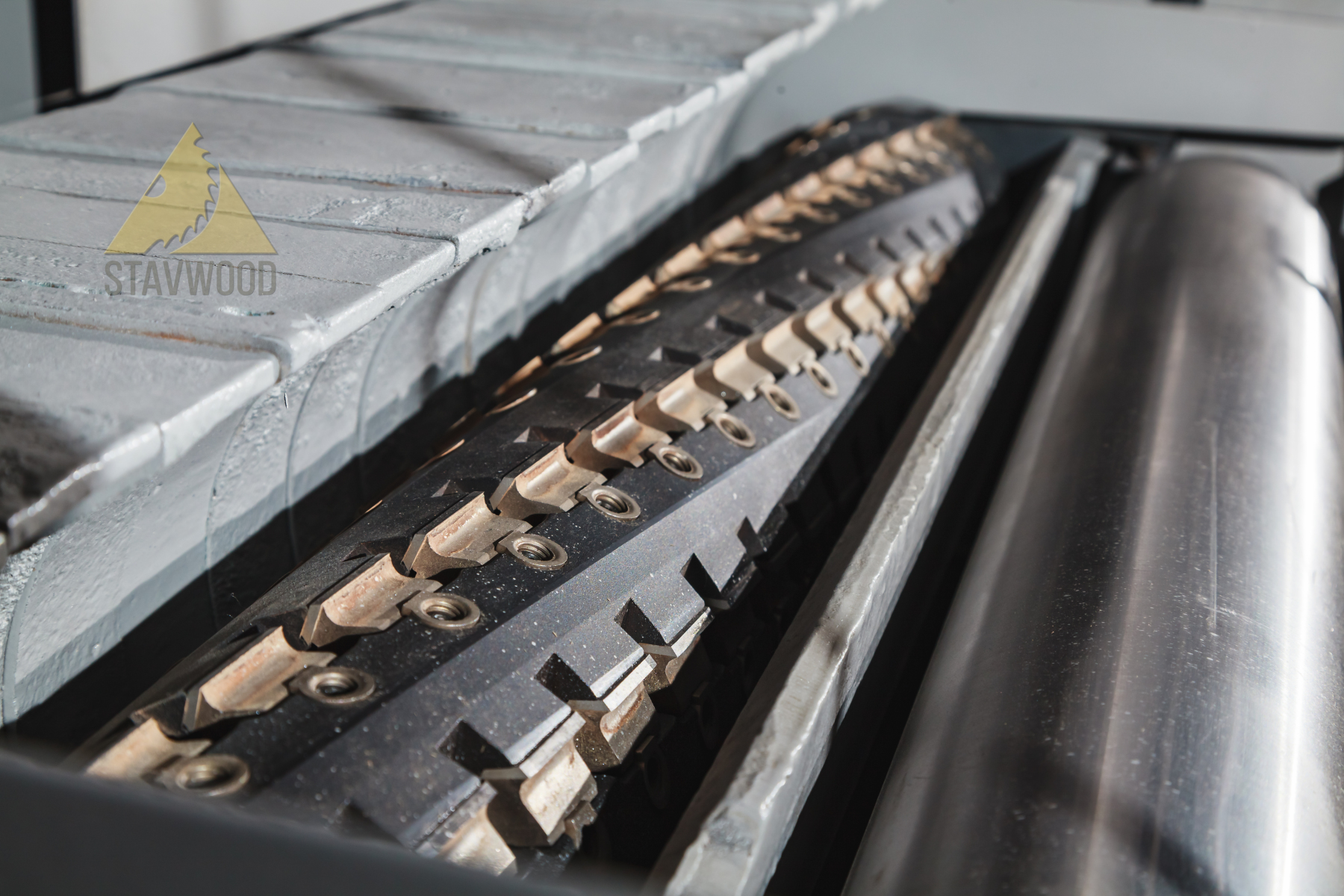

Шейперный ножевой вал установлен на 3 подшипника SKF (2-х со стороны привода).

При поставке комплектуется:

-Шейперным ножевым валом со спиральным 6-ти рядным расположением полузаглубленных ножевых пластин.
-Обладая всеми достоинствами ножевых валов со спиральным расположением
твердосплавных 2-х и 4-х сторонних ножевых пластин, предлагаемая схема
обладает рядом преимуществ:
– ножевая пластина толщиной 2,5 мм имеет больший рабочий ресурс по
сравнению с 2-х и 4-х сторонними пластинами толщиной 1,5 мм, особенно в
условиях интенсивной работы.
– заглубление режущих пластин в тело ножевого вала обеспечивает
повышенную стойкость к механическим нагрузкам.
– пластины и крепёж меньше забиваются смолой и клеем при обработке
смолистых и клеёных материалов. Реже возникает необходимость чистки и
замены пластин.
– универсальность применения. Геометрические и прочностные
характеристики пластин, в сочетании с их заглублением в тело ножевого вала,
обеспечивают отличный результат при обработке древесины любых типов.
– Пластины 30х12х2,5 всегда имеются в наличии.

Технические характеристики рейсмусового станка СР8-2.

Размеры обрабатываемой заготовки
длина, наименьшая
ширина, наибольшая
толщина
450 мм.
800 мм.
250 мм.
Максимальная толщина снимаемого слоя8 мм.
Максимальная разнотолщинность одновременно обрабатываемых заготовок4 мм.
Частота вращения ножевого вала4570 об/мин.
Скорость резания31,4 м/сек.
Диаметр окружности резания128 мм.
Ножевой вал (пластины 30х12х2,5 мм.)Шеперный (серия HD)
Скорость подачи4÷24 м/мин.
Мощность привода ножевого вала11 кВт.
Мощность двигателя подачи0,75 кВт.
Установленная мощность15 кВт.
Диаметр патрубка стружкоотсоса180 мм.
Вес1600 кг.
Габаритные размеры1120х1480х1340 мм.
