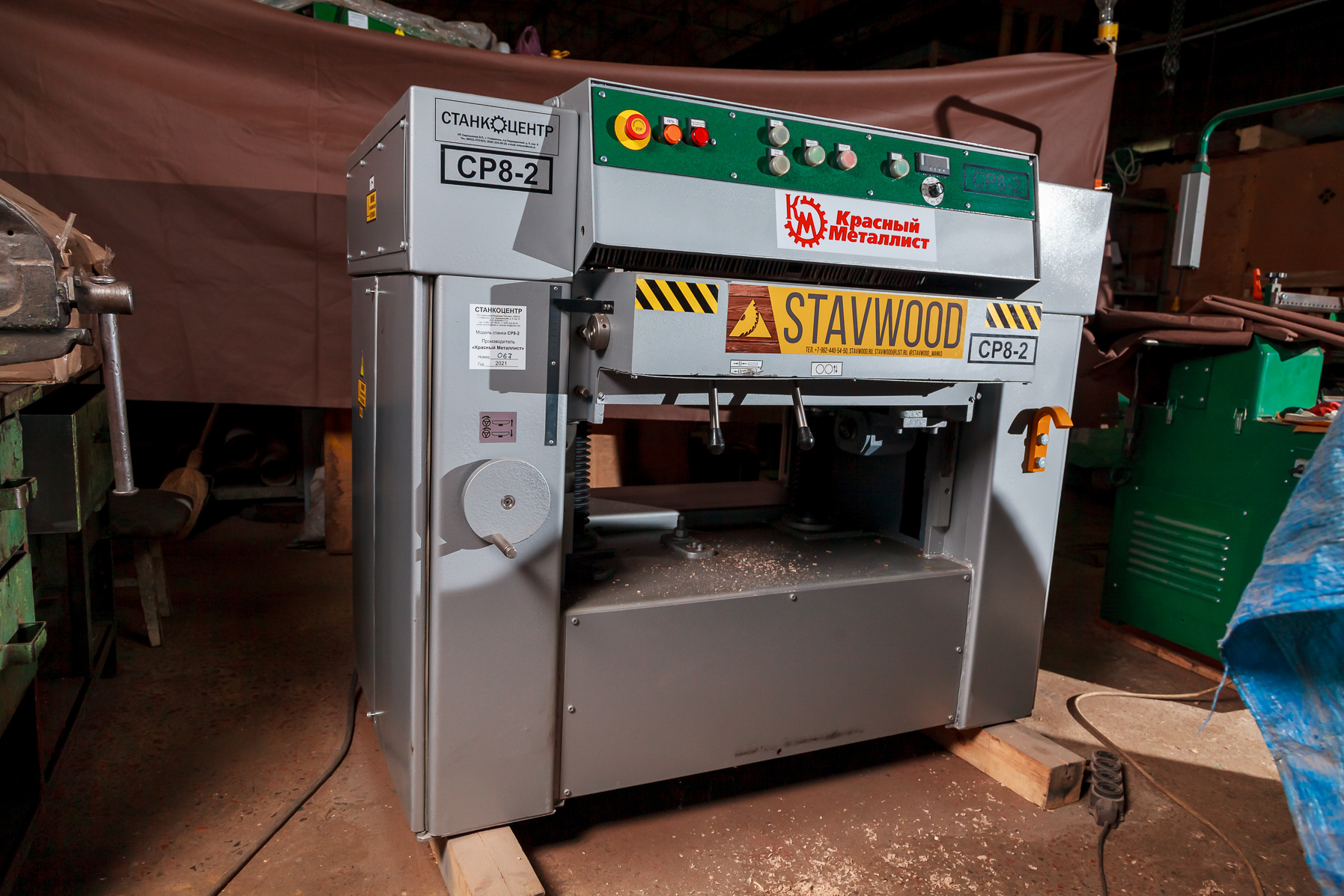

Станок рейсмусовый СР8-2.
Производитель: г. Ставрополь, завод “Красный металлист”
Станок предназначен для плоскостного строгание досок, брусков и щитов на заданный размер по толщине.
Протестирован на работоспособность, готов к эксплуатации.
Описание станка СР8-2.
Назначение: плоскостное строгание досок, брусков и щитов на заданный размер по толщине.
Комплектация рейсмусового станка СР8-2:
Шумо-поглощающие элементы и съёмный звукоизолирующий кожух

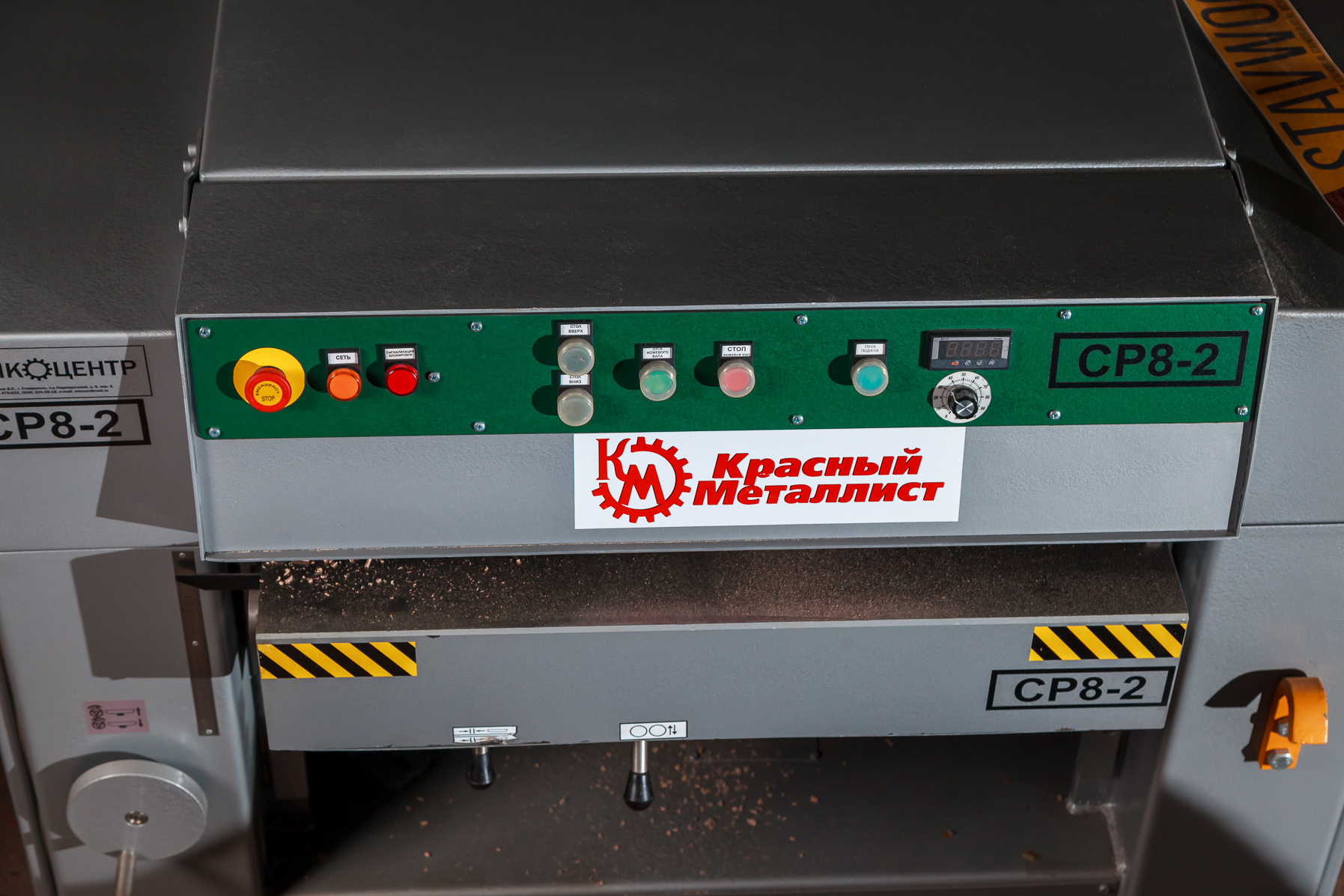

Пульт управления с кнопками, оснащёнными защитными колпачками
Патрубок стружкоотсоса.
Литой рабочий стол, оснащённый 2-х приводными
вальцами для облегчения подачи заготовок. Перемещение стола вверх-вниз
осуществляется на двух винтовых парах с трап резьбой по 4 призматическим
направляющим.
Автоматический подъем стола, с возможностью ручного управления.

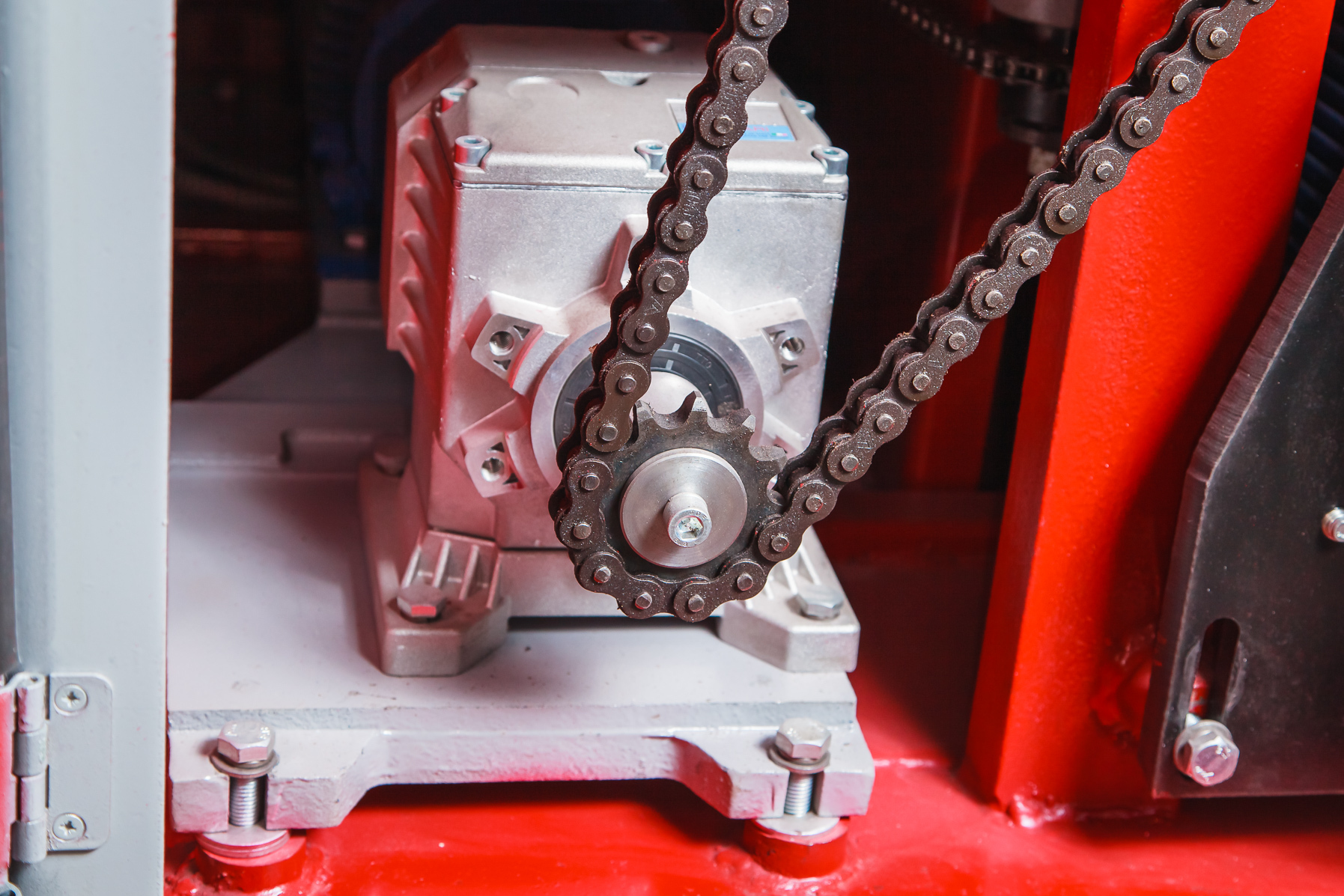

Механизм автоматического подъёма стола реализован с использованием
червячного редуктора .
Ручная регулировка высоты рабочего стола осуществляется с помощью
маховика, в том числе в режиме точной подстройки.

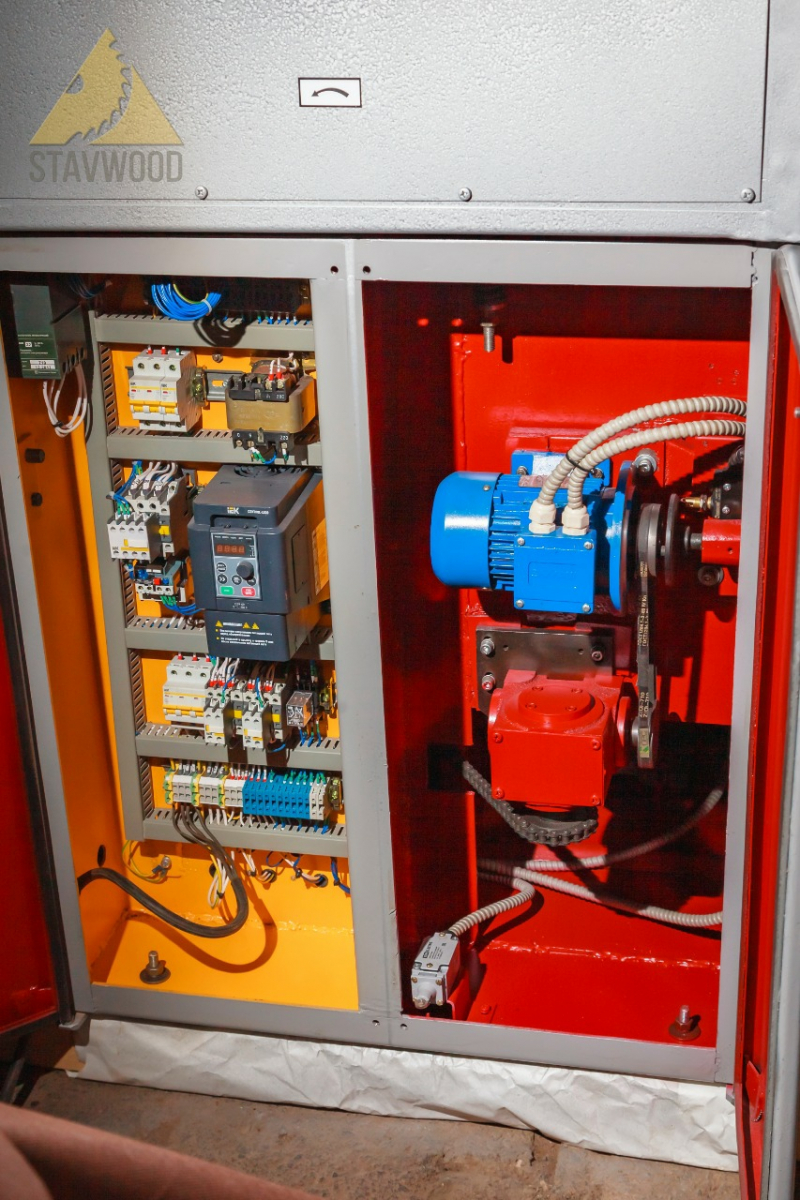

Система подачи.

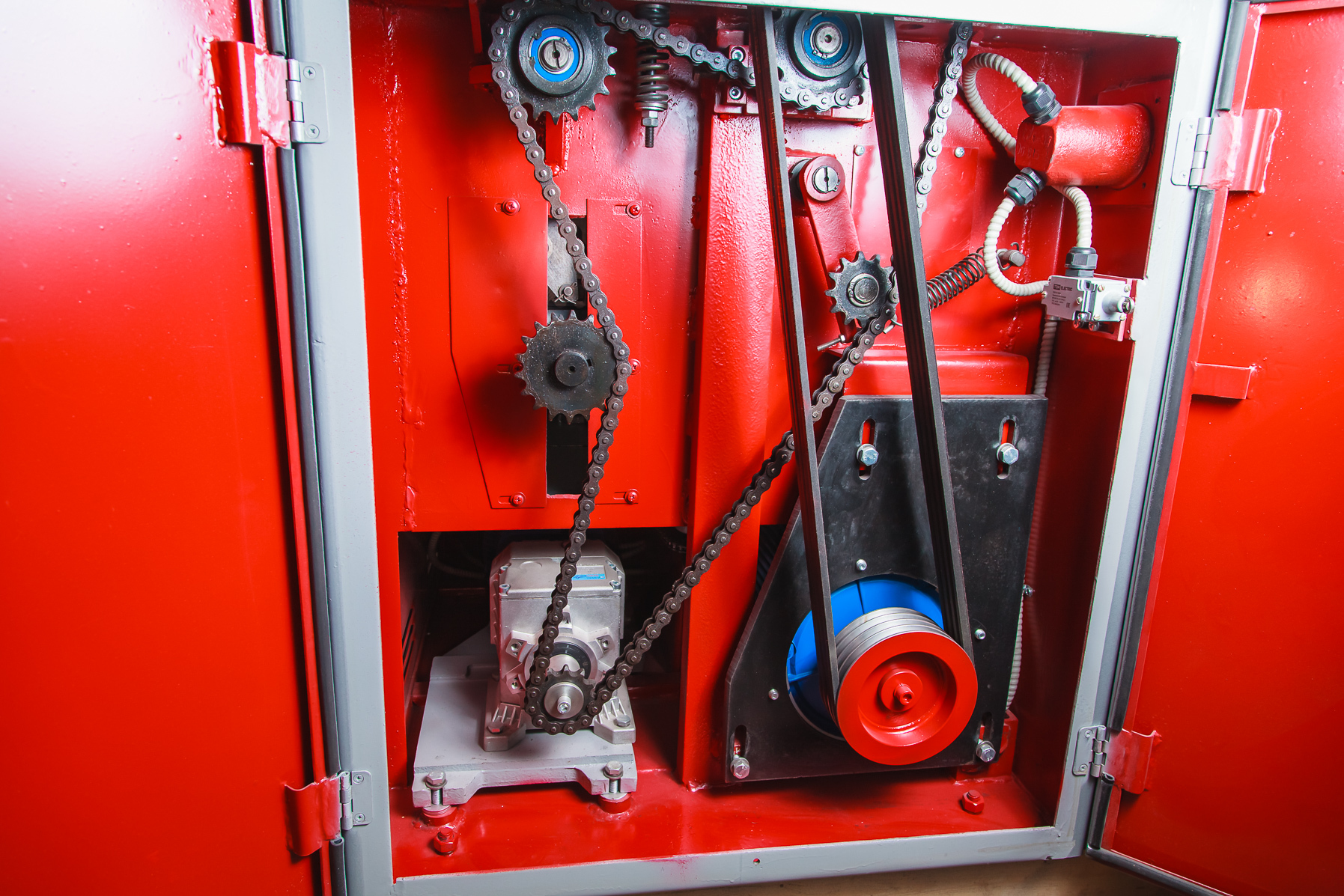

Электродвигатель 2,2 кВт, 1400 об/мин. Цилиндрический редуктор. Движение с редуктора на подающие валы передаётся роликовой однорядной цепью с шагом 19,05 мм и разрушающей нагрузкой 3180 кг.
Исполнительный механизм-секционный рифлёный вал, обеспечивающий подачу по всей ширине стола заготовок с разной толщиной до 4 мм.
На входе- когтевая защита, препятствующая обратному выбросу заготовки

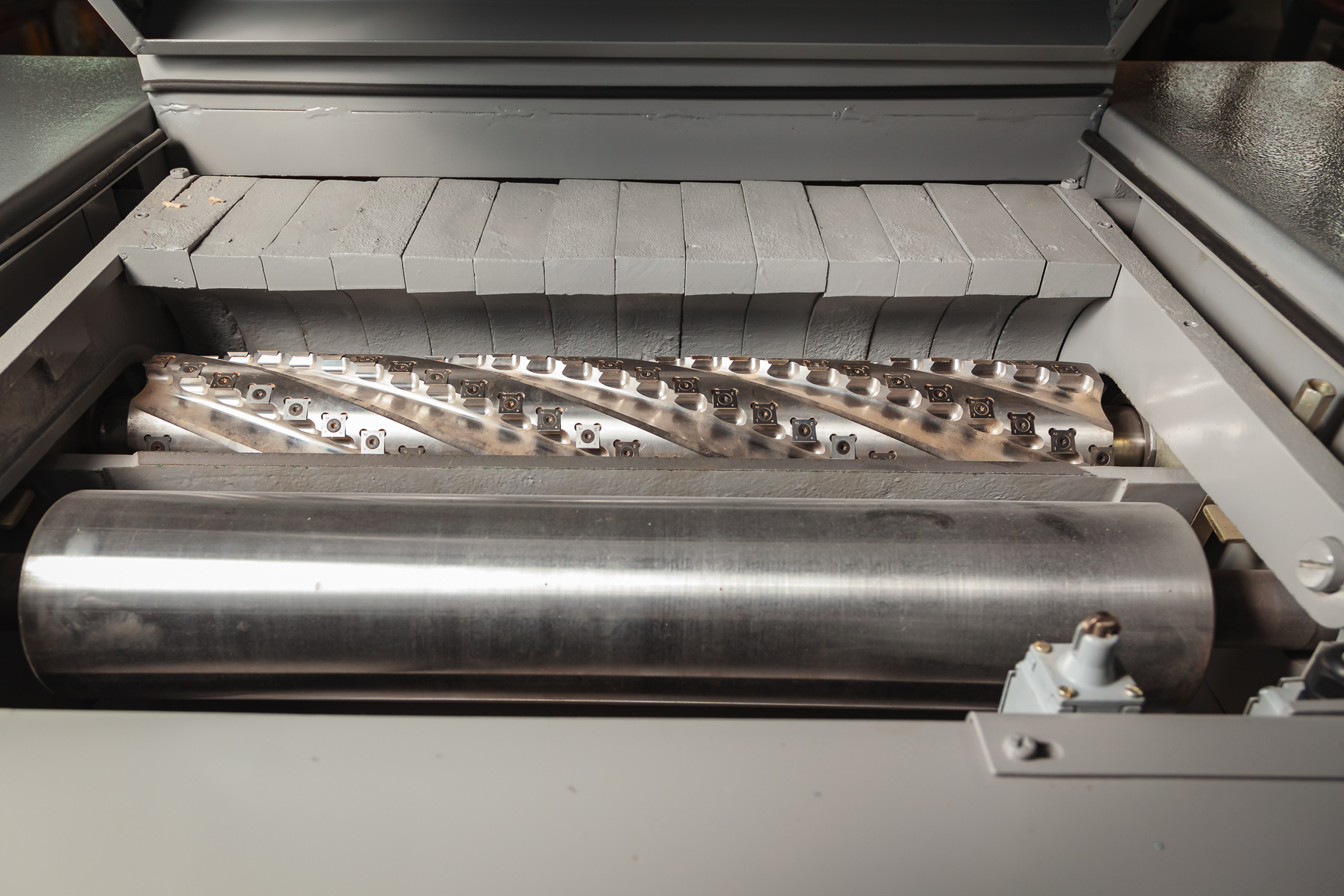

Шейперный ножевой вал установлен на 3 подшипника SKF (2-х со стороны привода).
При поставке комплектуется:

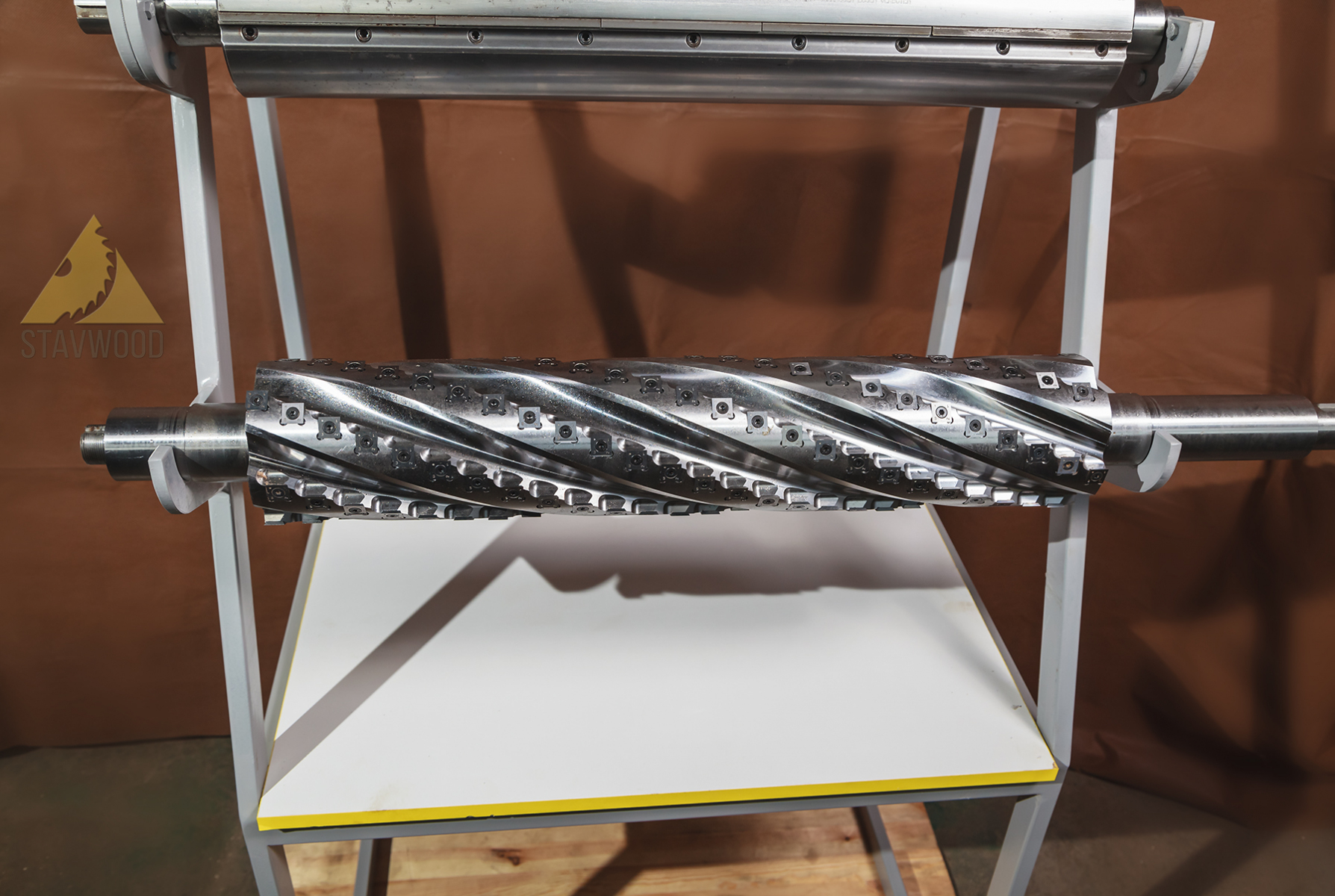

-Шейперным ножевым валом со спиральным 6-ти рядным расположением полузаглубленных ножевых пластин.
-Обладая всеми достоинствами ножевых валов со спиральным расположением
твердосплавных 2-х и 4-х сторонних ножевых пластин, предлагаемая схема
обладает рядом преимуществ:
– ножевая пластина толщиной 2,5 мм имеет больший рабочий ресурс по
сравнению с 2-х и 4-х сторонними пластинами толщиной 1,5 мм, особенно в
условиях интенсивной работы.
– заглубление режущих пластин в тело ножевого вала обеспечивает
повышенную стойкость к механическим нагрузкам.
– пластины и крепёж меньше забиваются смолой и клеем при обработке
смолистых и клеёных материалов. Реже возникает необходимость чистки и
замены пластин.
– универсальность применения. Геометрические и прочностные
характеристики пластин, в сочетании с их заглублением в тело ножевого вала,
обеспечивают отличный результат при обработке древесины любых типов.
– Пластины 15х15х2,5 всегда имеются в наличии.
Технические характеристики рейсмусового станка СР8-2.
| Размеры обрабатываемой заготовки длина, наименьшая ширина, наибольшая толщина | 450 мм. 800 мм. 250 мм. |
| Максимальная толщина снимаемого слоя | 8 мм. |
| Максимальная разнотолщинность одновременно обрабатываемых заготовок | 4 мм. |
| Частота вращения ножевого вала | 4570 об/мин. |
| Скорость резания | 31,4 м/сек. |
| Диаметр окружности резания | 128 мм. |
| Ножевой вал (пластины 15х15х2,5 мм.) | Шейперный |
| Скорость подачи | 4÷24 м/мин. |
| Мощность привода ножевого вала | 11 кВт. |
| Мощность двигателя подачи | 0,75 кВт. |
| Установленная мощность | 15 кВт. |
| Диаметр патрубка стружкоотсоса | 180 мм. |
| Вес | 1600 кг. |
| Габаритные размеры | 1120х1480х1340 мм. |
Стоимость уточняйте по тел. +7 962-440-54-50. Александр.
