Фрезерный деревообрабатывающий станок ФСШ-1А(Д)

Описание станка.

Станок ФСШ-1А собран на цельно литой виброустойчивой чугунной станине, внутри которой установлен высокоскоростной шпиндельный узел с механизмом подъёма и приводом от двухскоростного электродвигателя.
На станине установлен литой чугунный стол с шипорезной кареткой. На столе крепятся верхняя опора шпинделя, ограждение фрезы с регулируемыми направляющими линейками и патрубком для стружкоотсоса.
Шипорезная каретка имеет поворотную линейку с эксцентриковым прижимом.

Выполнены работы по капитальному ремонту шпинделя станка.

  •  Заменены подшипники шпинделя станка и его настройка (осевое биение шпинделя 0,01 мм.),  проверена оправка станка на радиальное биение (радиальное биение у торца оправки 0,02 мм., на расстоянии 200 мм. – 0,04 мм.).
  •    Установлены подшипники дуплекс 7211 и одиночный 7208, соответственно заменены пружины сепаратора и компенсационные кольца.
  • Установлено новое кольцо защиты шпинделя от механических повреждений.
  • Выполнено шлифование плоскости каретки.
  • Выполнена замени подшипников каретки.
  • Выполнена регулировка и настройка каретки, стола станка.

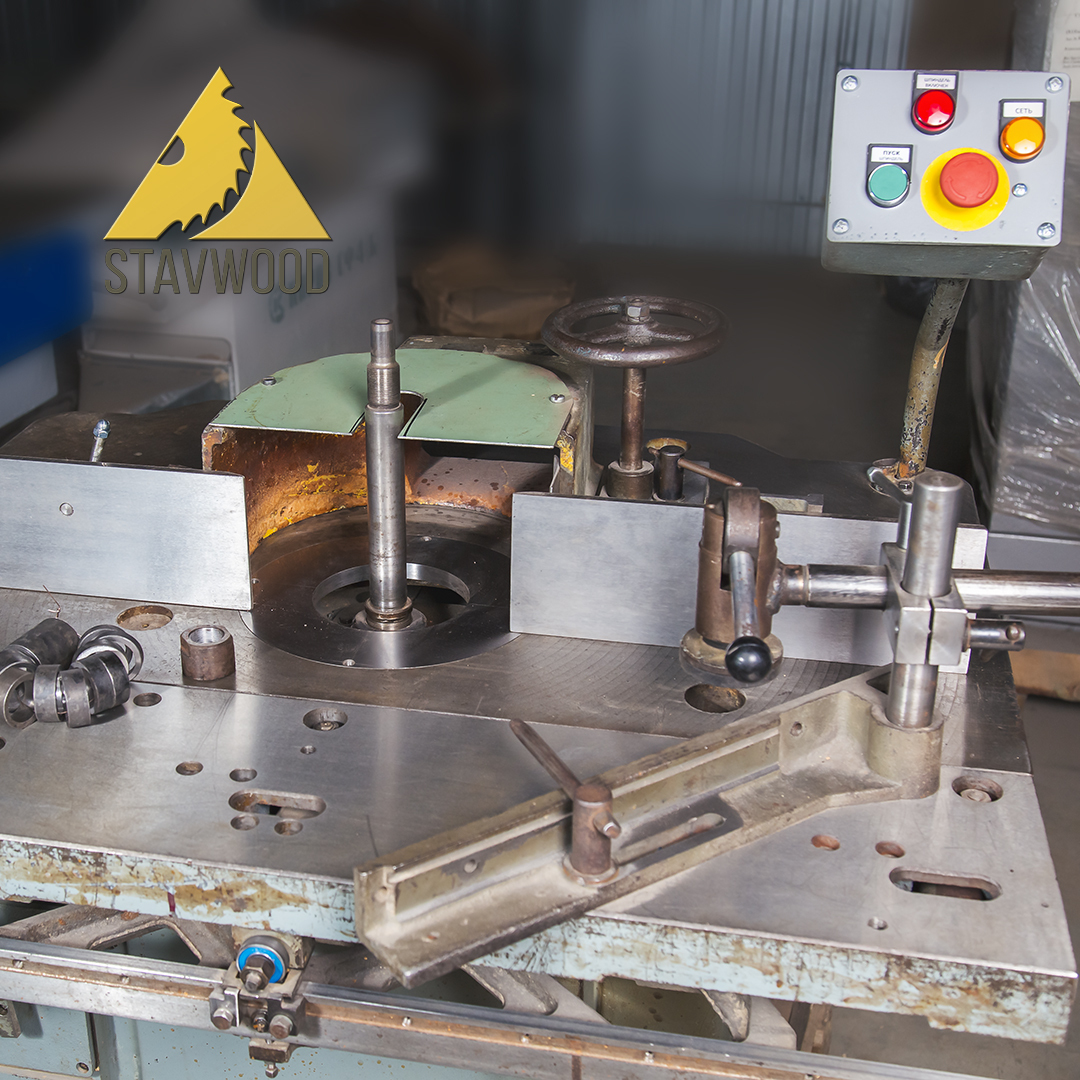

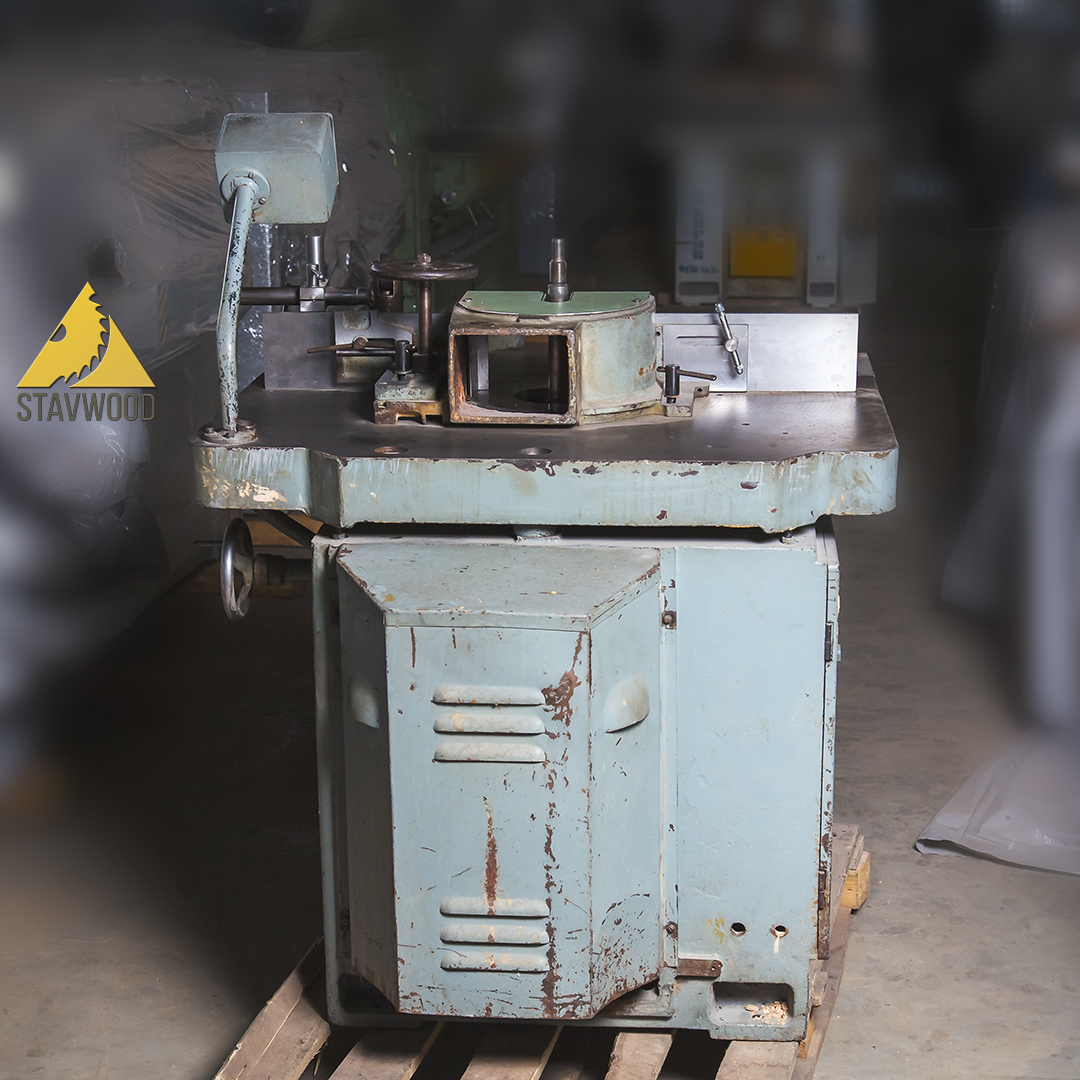

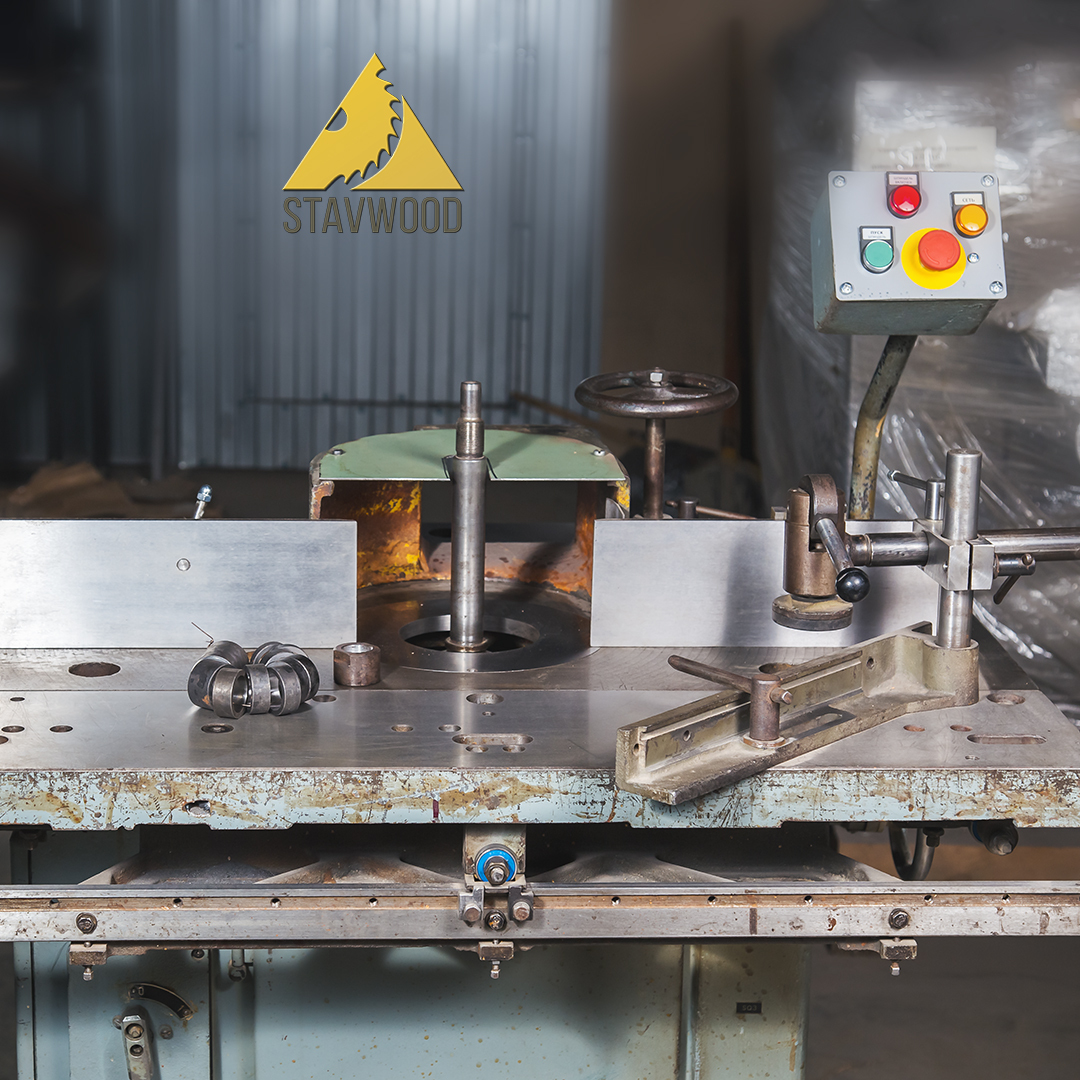

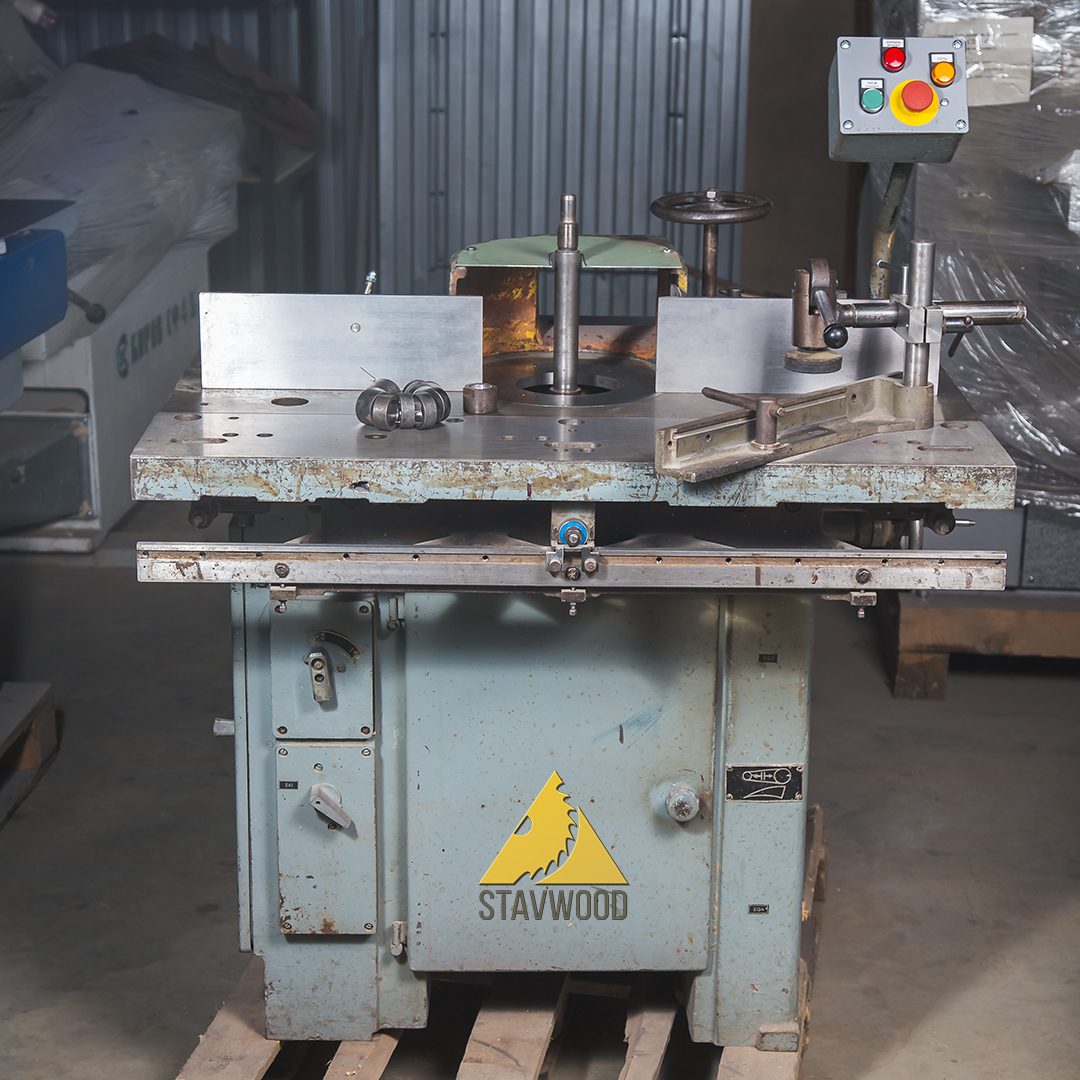

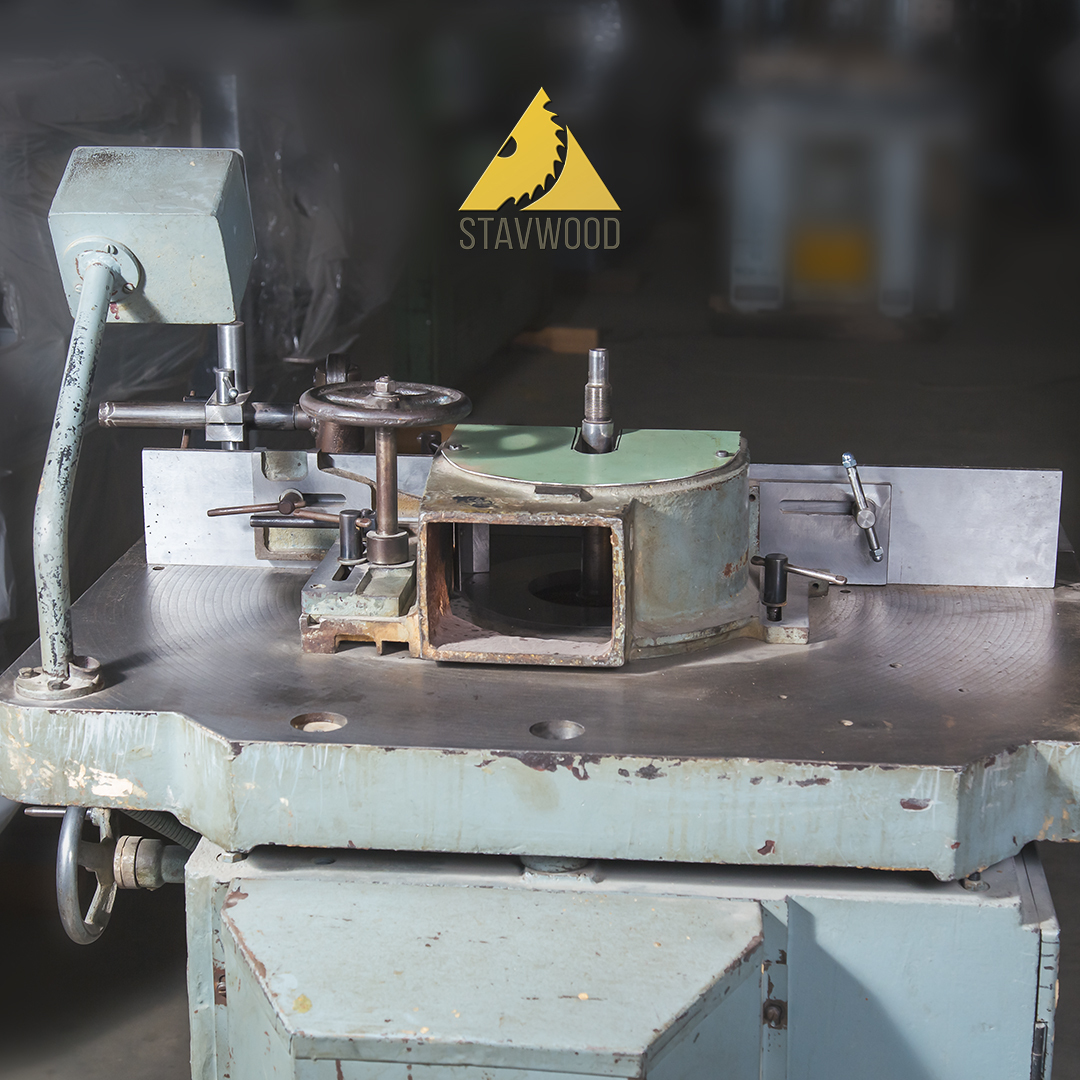

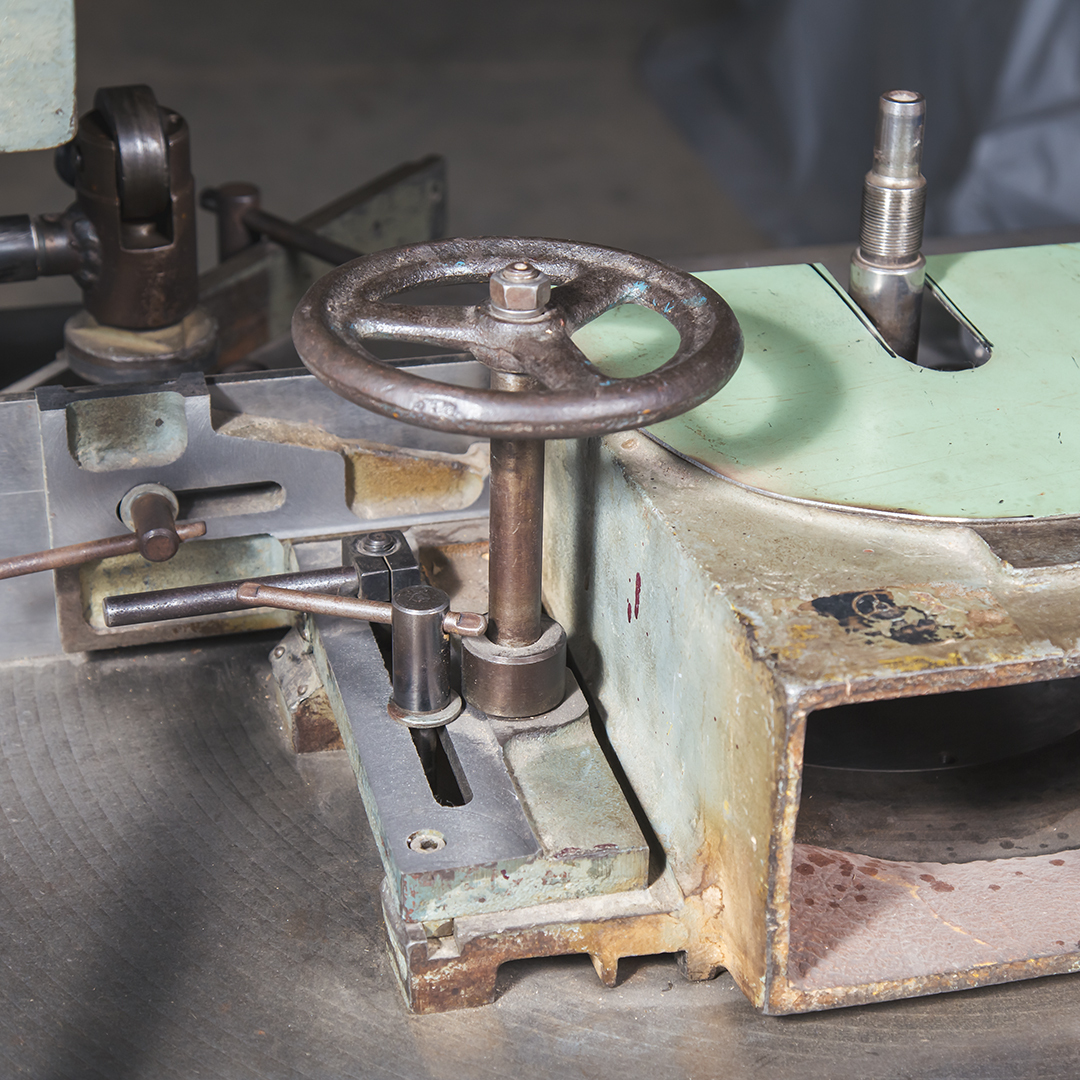

На фото представлен станок после капитального ремонта.
