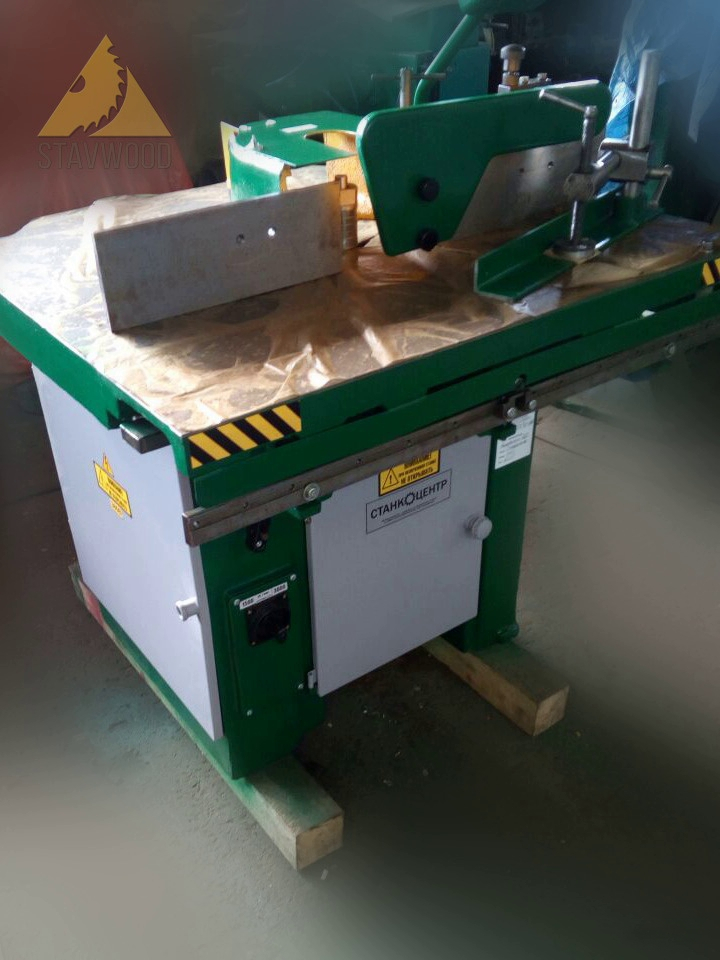

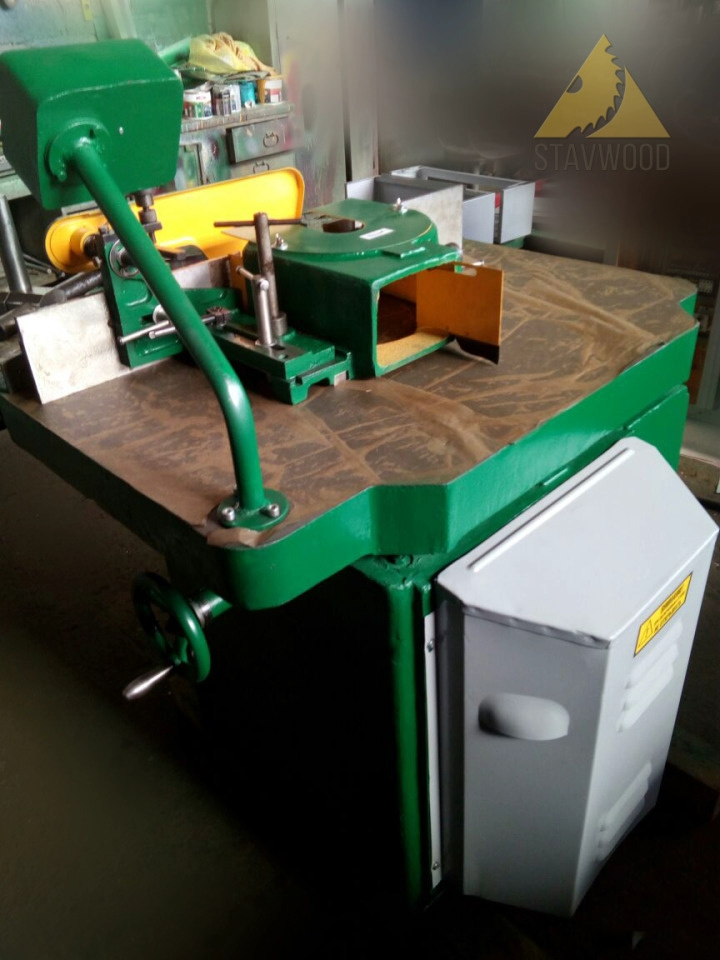

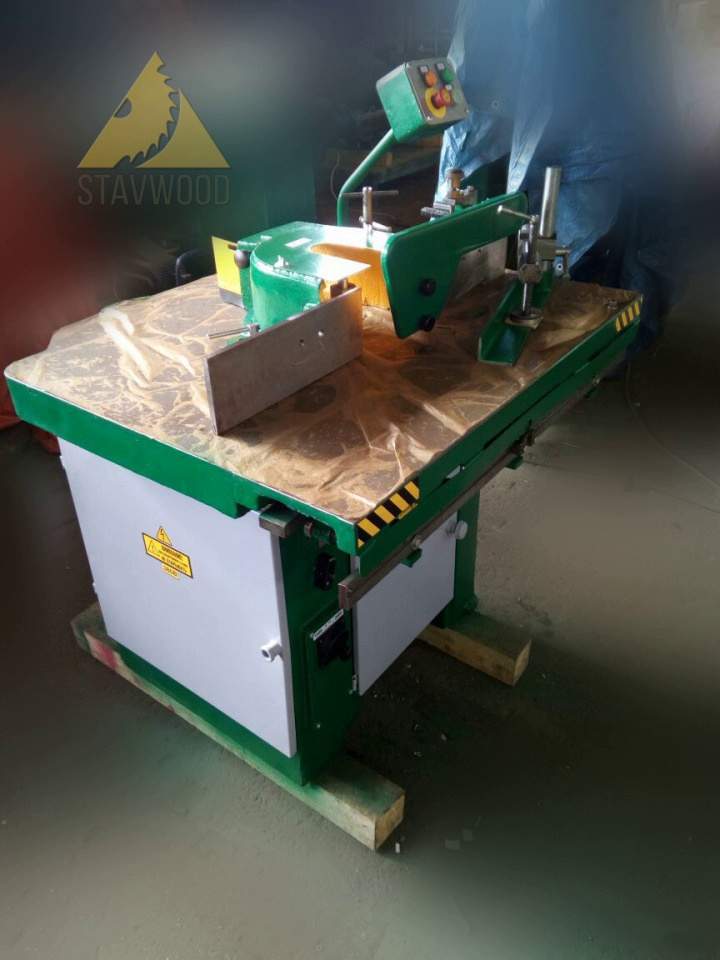

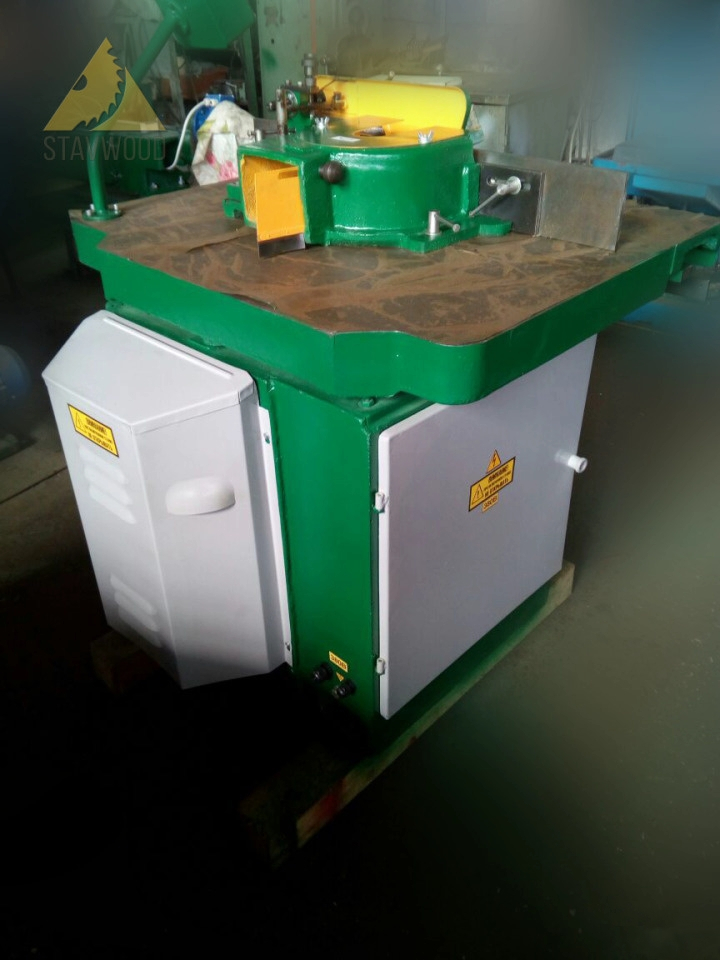

Фрезерный станок с шипорезной кареткой ФСШ-1А предназначен для выполнения разнообразных фрезерных работ по дереву. Зарезки простых шипов и проушин с помощью шипорезной каретки, продольного фрезерования по направляющим линейкам и криволинейного фрезерования по шаблону. Применяется при производстве столярных изделий, дверей из массива древесины, деталей и элементов корпусной мебели, мебельных фасадов.
Рабочий стол выполнен литым из чугуна. Это обеспечивает стабильность в работе, снижение вибраций, а также износостойкость на всем сроке эксплуатации.
Опора шпинделя сверху фиксирует вал, исключает биения шпинделя и повышает точность обработки.
Защитный кожух ножевого вала позволяет установить инструмент диаметром 250 мм. Выполнен литым из чугуна.
Подъем/опускание шпинделя осуществляется с помощью маховика.
Перемещение каретки на подшипниках по литым направляющим.
Пульт управления вынесен на уровне глаз оператора.
Технические характеристики
| Рабочая высота | 100 мм. |
| Наибольшая ширина заготовки, устанавливаемой на каретке при глубине шипа 100 мм | 700 мм. |
| Оптимальный диаметр круглой заготовки | 90 мм. |
| Номинальные размеры стола | 326*1000 мм. |
| Наибольший ход шипорезной каретки | 926 мм. |
| Каретка | фронтальная. |
| Внутренний конус Морзе шпинделя | №4. |
| Частота вращения шпиндельной головки | 3000-9000 об/мин. |
| Электродвигатель, номинальная мощность | 4,75 кВт. |
| Масса | 580 кг. |
В качестве опции станок может комплектоваться спиралевым шейперным ножевым валом «кукуруза» со сменными пластинами или клиньями.
