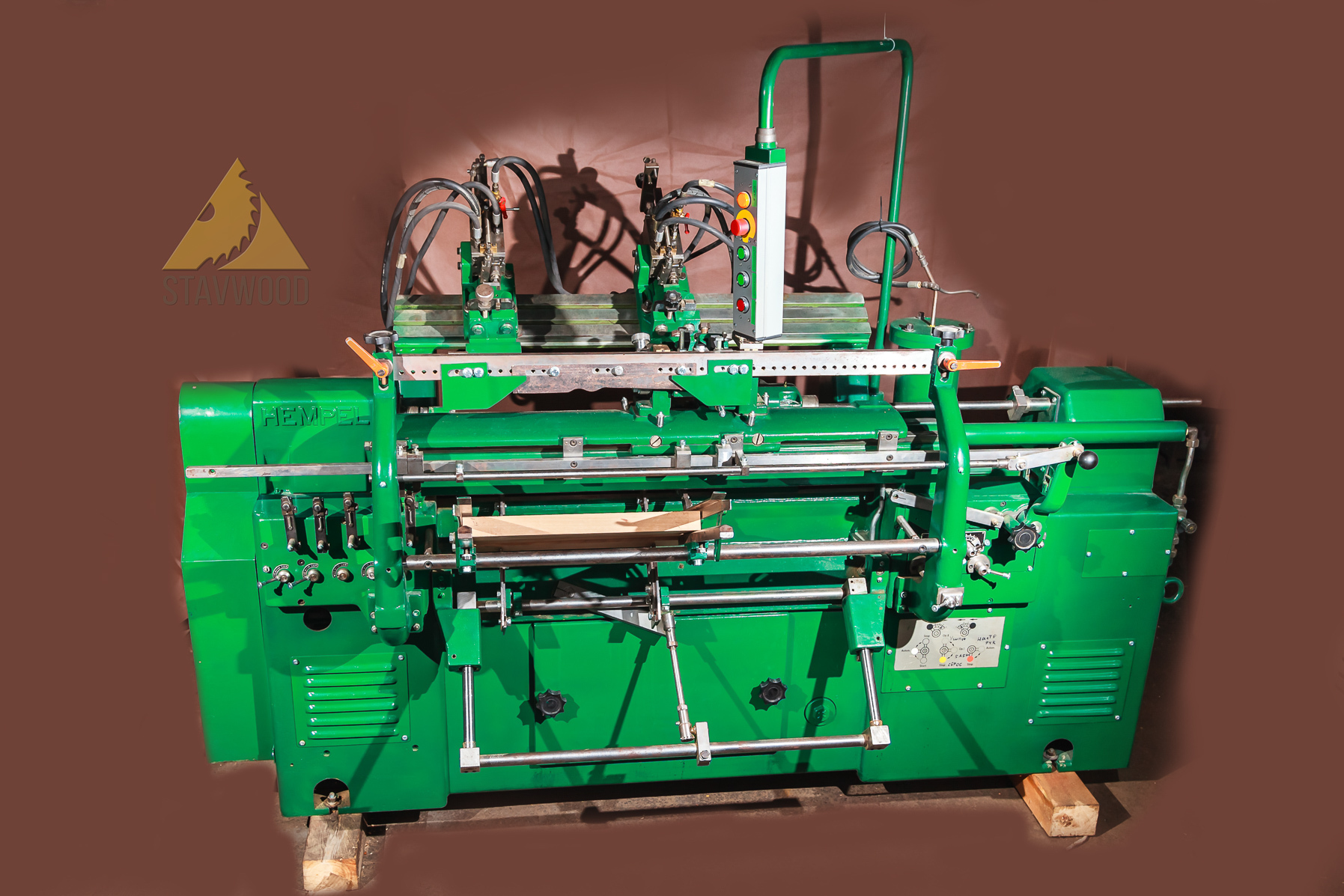

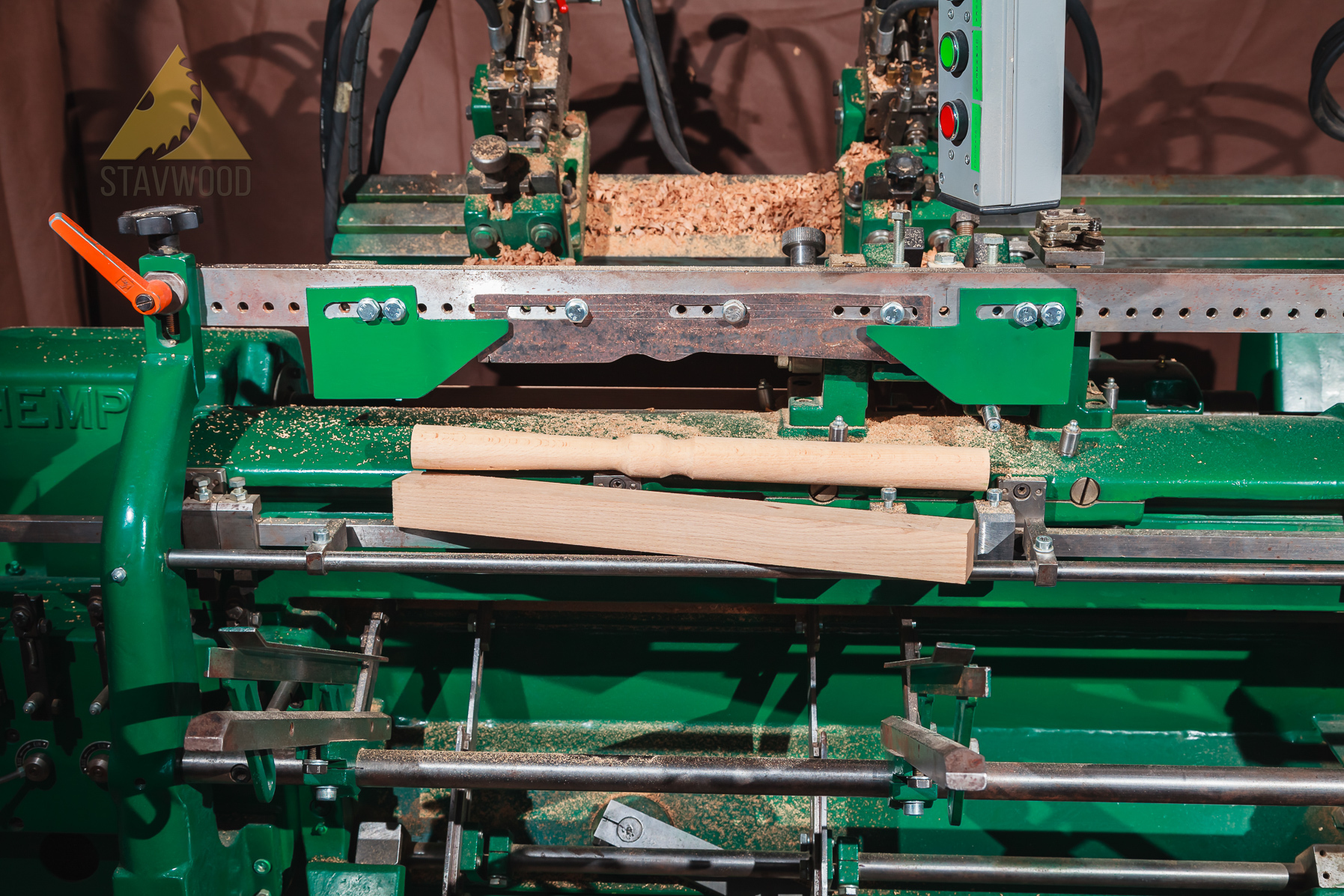

АВТОМАТИЧЕСКИЙ КОПИРОВАЛЬНО-ТОКАРНЫЙ СТАНОК
HEMPEL HH-9
Модель HEMPEL HH-9: рабочая длина до 900 мм.
Максимальный диаметр заготовки составляет 70 мм.
Этот полностью автоматический копировальный токарный станок с загрузочным лотком.
Принцип работы.
Деревянные квадратные заготовки помещаются в бункер вручную, а затем станок выполняет все операции автоматически:
– устанавливается заготовка из бункера, зажимается;

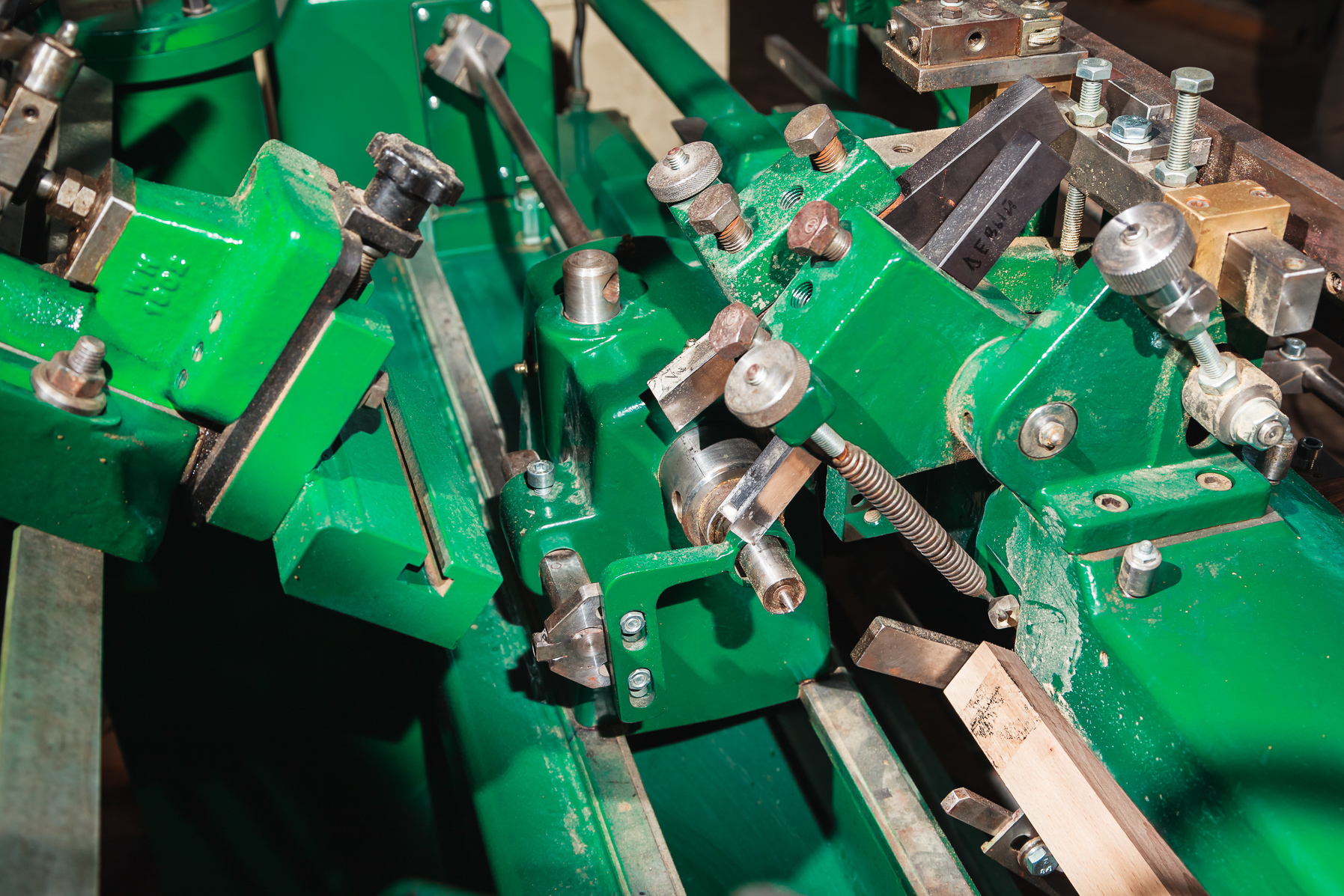

– осуществляется черновой и чистовой проход резцов в соответствии с шаблоном при помощи передних кареток;

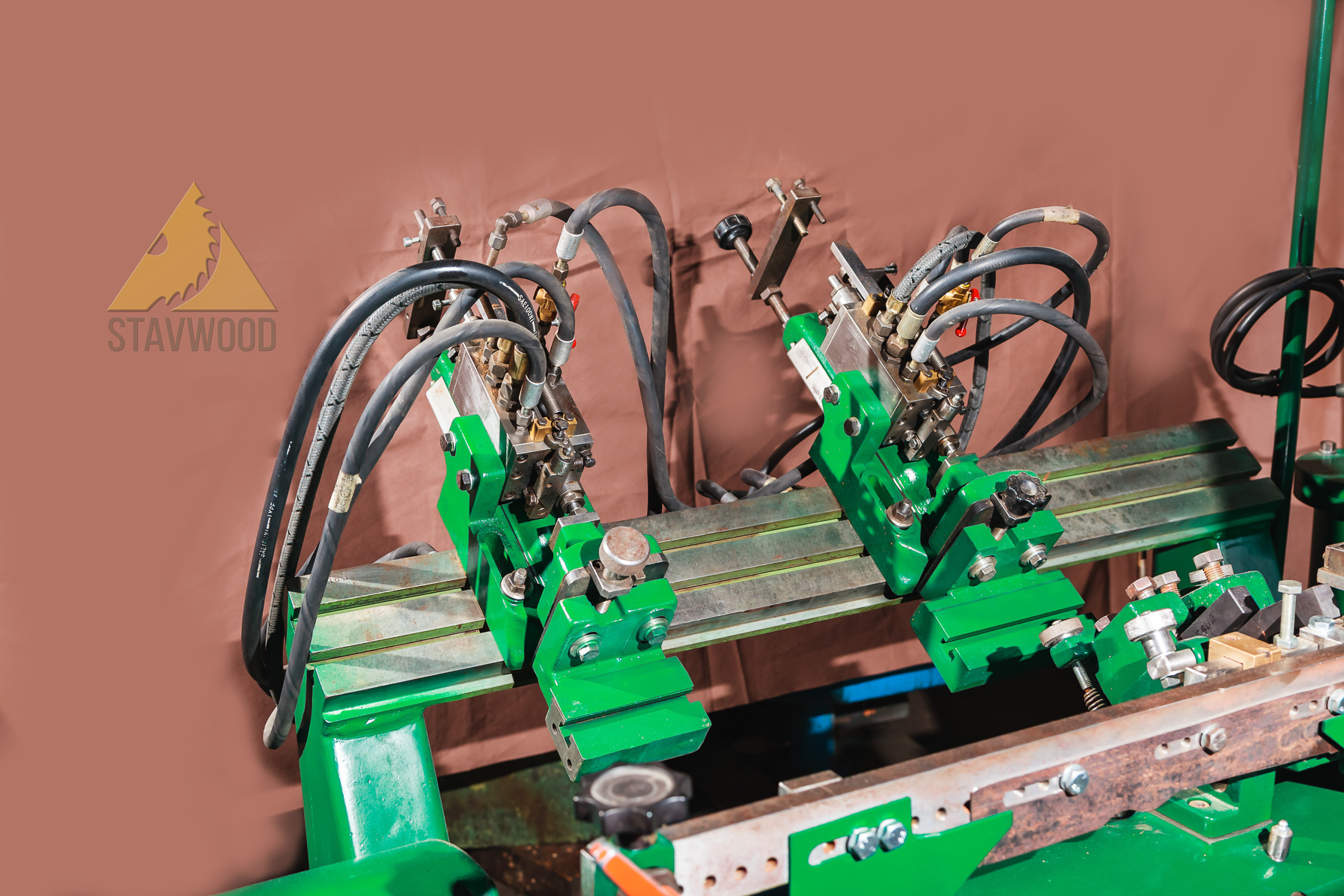

– происходит окончательная обработка профилированных участков при помощи резцов, установленных в задних суппортах;
– высвобождается готовая деталь.
Деталь изготавливается в точности по форме шаблона. Металлический шаблон имеет соответствующее изготавливаемой детали сечение по осевой линии. HEMPEL HH-9 в стандартной конфигурации оснащены 2-мя задними суппортами. Может устанавливаться максимально до 5-ти задних суппортов. Скорость шпинделя может легко изменяться по мере необходимости с помощью ступенчатого клиноременного шкива. Автоматическое регулирование скорости каретки (бесступенчатое регулирование от 0 до 12 м/мин.) Позволяет вращать даже сложные заготовки с большой разницей в диаметрах с максимальной производительностью.
Машина снабжена следующими моторами:
- Двигатель мощностью 5,5 кВт. – шпиндельный двигатель 2800 об / мин;
- Двигатель мощностью 2,2 кВт. – двигатель гидравлического насоса 1400 об / мин.
Вес станка 1550 кг.
Максимальная производительность в зависимости от длины и диаметра заготовки до 800 штук в час.
Станок продается в комплекте с автоматическим
токарно-копировальным станком «OMAB COSBO-90».
Стоимость комплекта 1 725 000 ₽
(КОМПЛЕКТ: токарно-копировальный станок «HEMPEL HH-9» и
автоматический шлифовальный станок «OMAB COSBO-90»)
