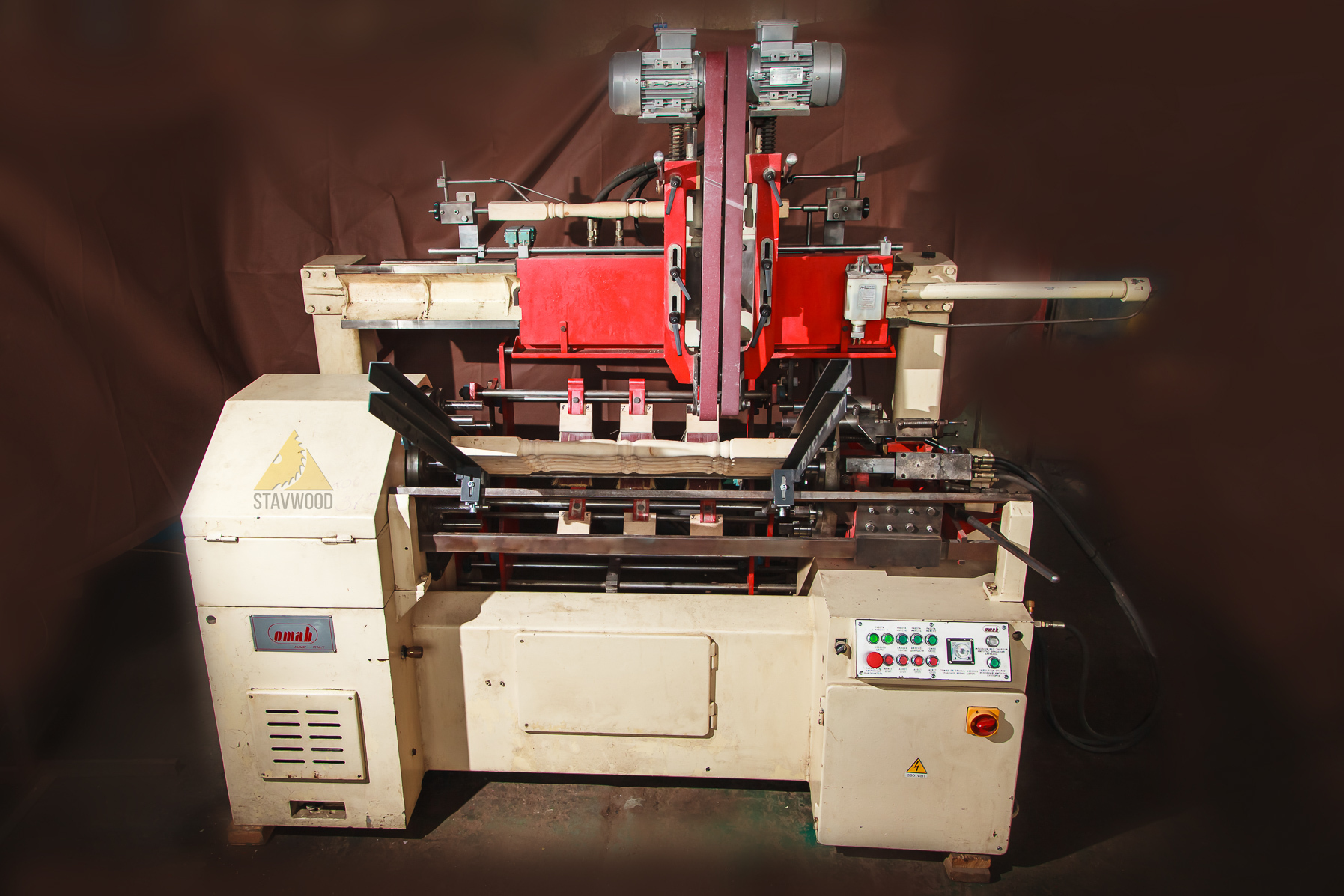

АВТОМАТИЧЕСКИЙ ШЛИФОВАЛЬНЫЙ СТАНОК ДЛЯ ОБРАБОТКИ ТЕЛ ВРАЩЕНИЯ

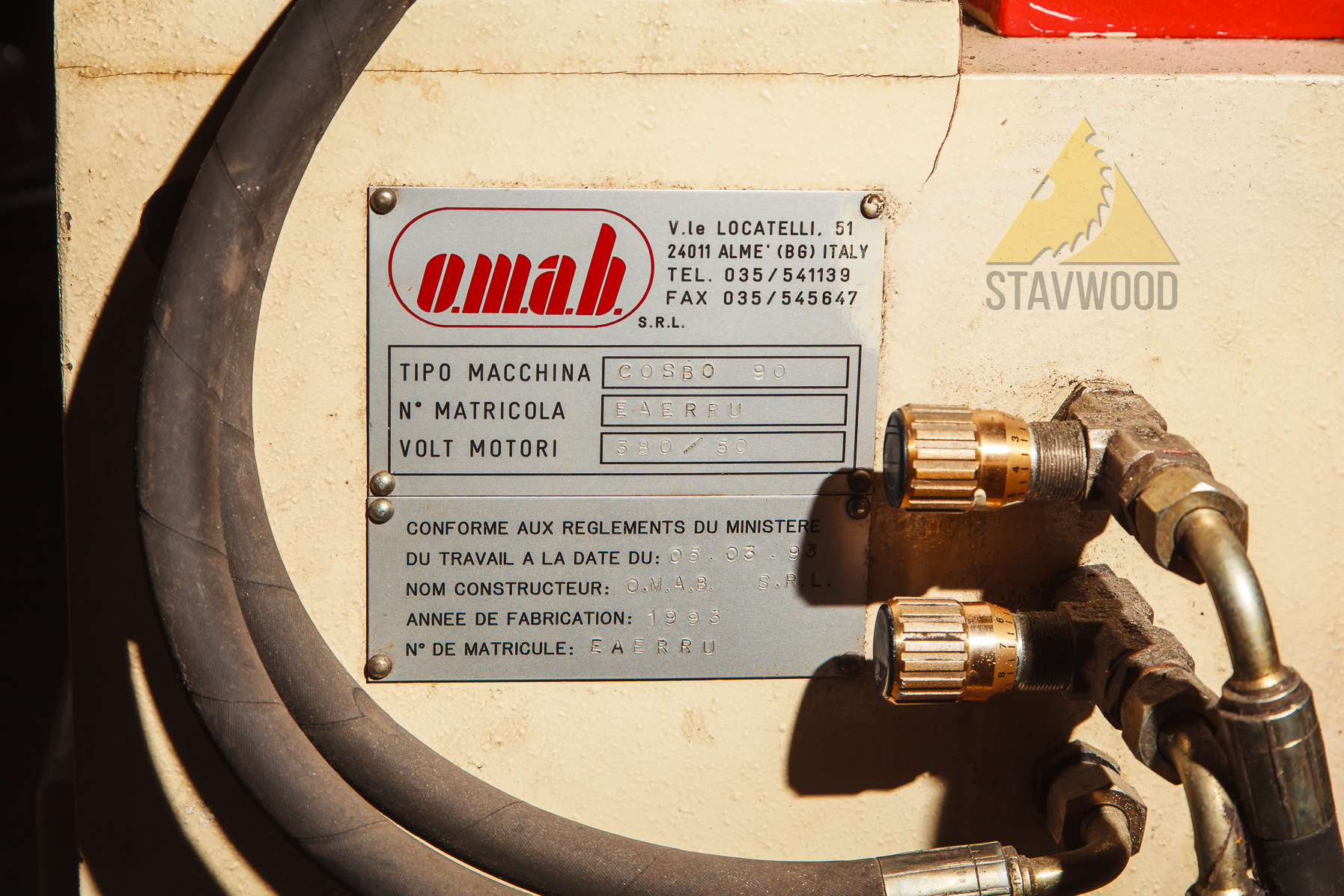

OMAB COSBO 90 (сер. № EAERRU, 1993 год выпуска, Италия)

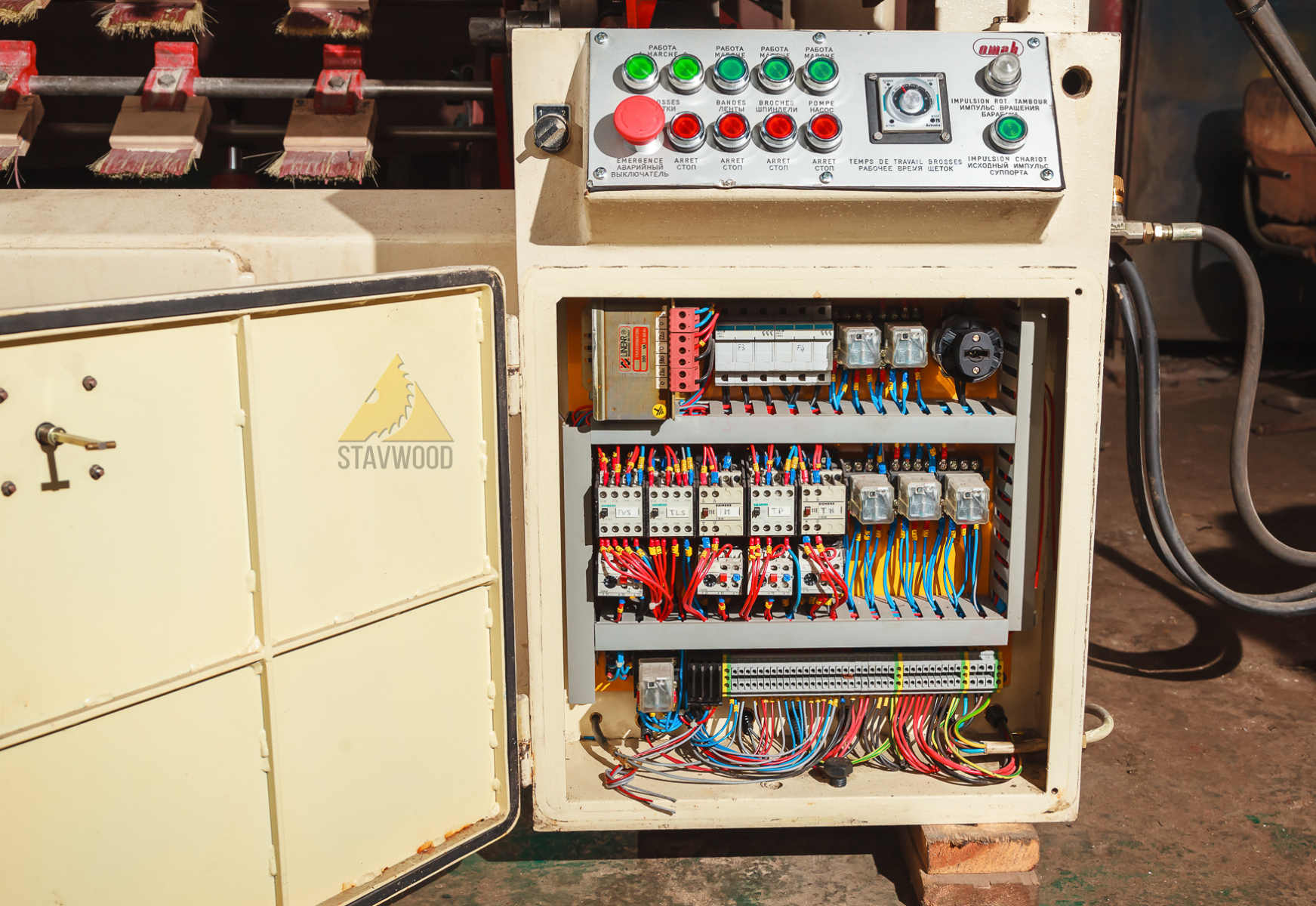

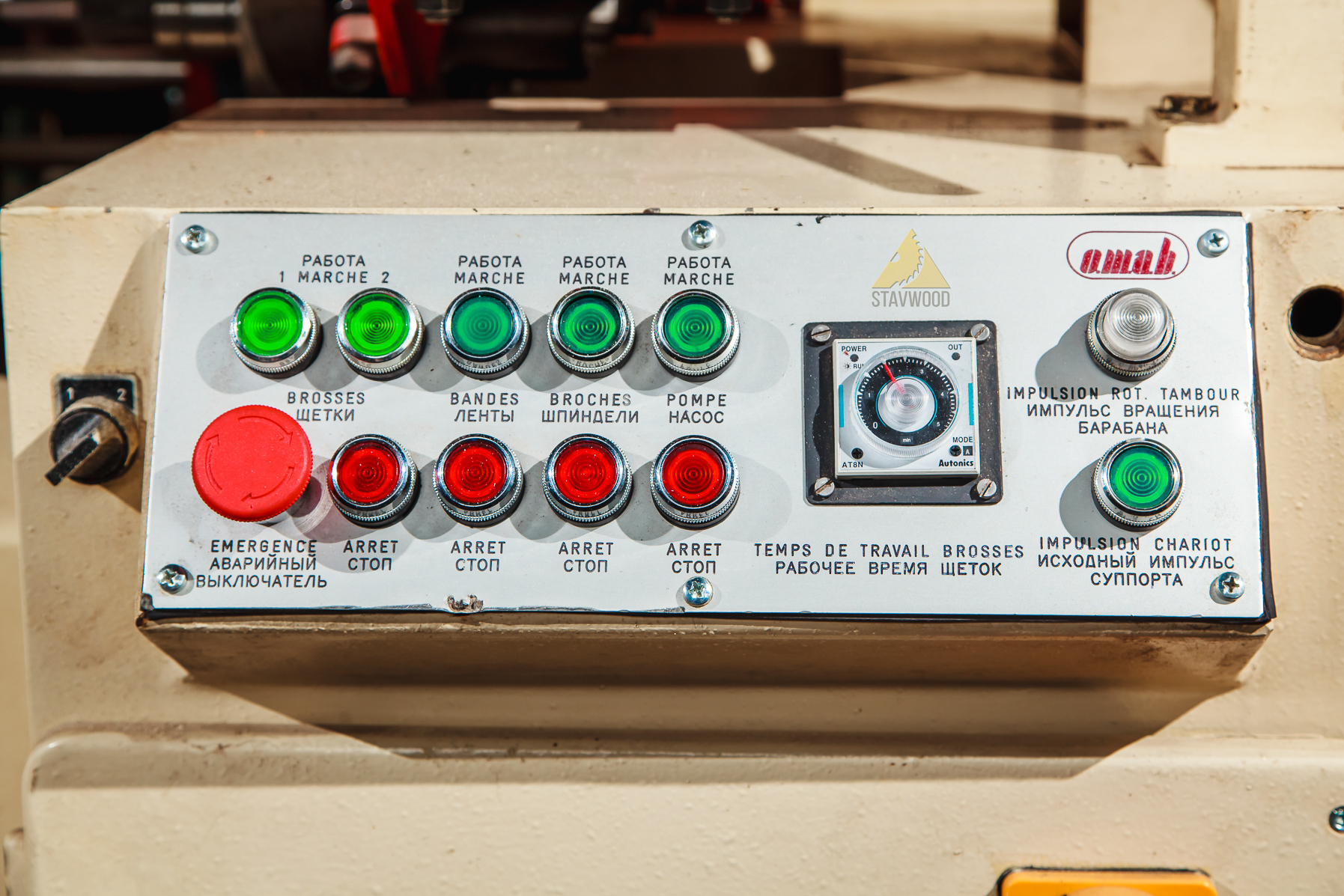

Станок новый – в эксплуатации не был. Проведена полная ревизия механической, электрической части, гидравлической системы станка. Кнопки и датчики пульта управления заменены на новые. После ревизии станок протестирован на работоспособность и готов к эксплуатации.
Характеристики станка.
| Максимальная рабочая длина | 900 мм. |
| Максимальный рабочий диаметр | 90 мм. |
| Скорость вращения шпинделя | 1500/1950/2500/3200 об/мин |
| (Задние бабки) Место крепления центров, обеспечивающих продвижение заготовок | специальный конус Морзе 2 |
| Диаметр пиноли | 40 мм. |
| Ход пиноли | 50 мм. |
| ОБРАБОТКА ЛЕНТАМИ | |
| (Движение каретки с держателем лент) Скорость подачи | 0 + 15 м/мин |
| Скорость возврата | 0 + 15 м/мин |
| Скорость лент | 22 м/с |
| ОБРАБОТКА ЩЕТКАМИ | |
| (Движение каретки с щеткодержателем) Частота колебания (двухступенчатые шкивы +редуктор двигателя 1/18) | 0,4 кол/сек |
| Гамма скоростей | |
| 1-ая ступень | 77 об/мин, 52 об/мин |
| 2-ая ступень | 49 об/мин, 33 об/мин |
| Задаваемое время шлифования щетками | от 0 + 60 сек |
| Автоматическое загрузочное устройство шпиндели крепления деталей | 8 |
| Привод поворачивания барабанов-держателей приводов | гидравлика |
| Устройство позиционирования древесины | пружинное |
| Мощность двигателя вращения шпинделей | 2,2 кВт |
| Мощность двигателя насоса | 2,2 кВт |
| Мощность приводных двигателей лент | 2*1,1 кВт |
| Мощность моторедуктора колебаний | 0,30/045 кВт |
| Установленная мощность | 7,5 кВт |
| Аспирация | 1500 м3/ч. 1 отверстие 0-120 мм |
| Габаритные размеры | 2450*1800*2000 мм. |
| Уровень шума | < 85 дБ |
| Вес | 1900 кг |
Шлифовальный станок поставляется готовым к использованию.
Назначение станка. Принцип работы.

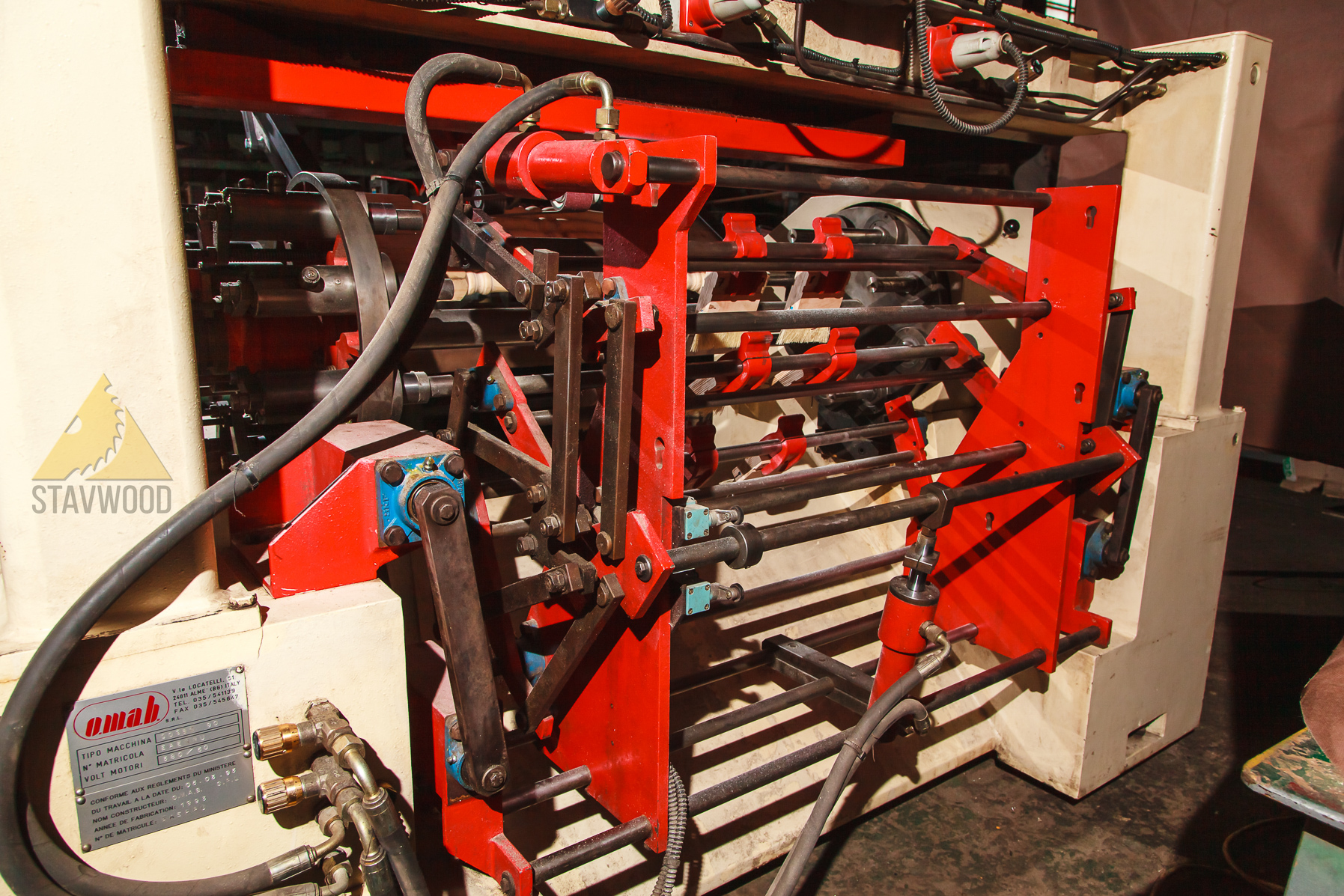

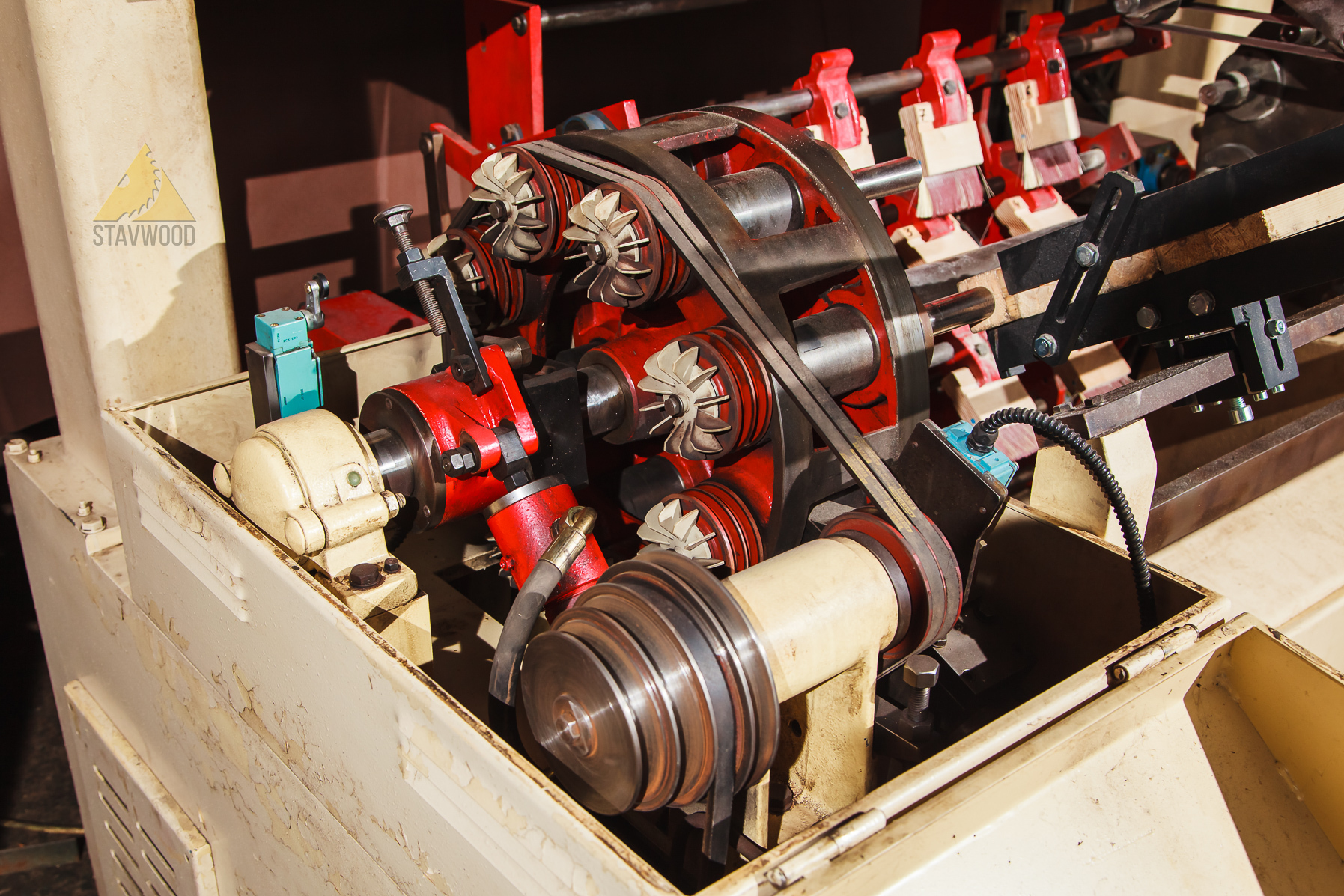

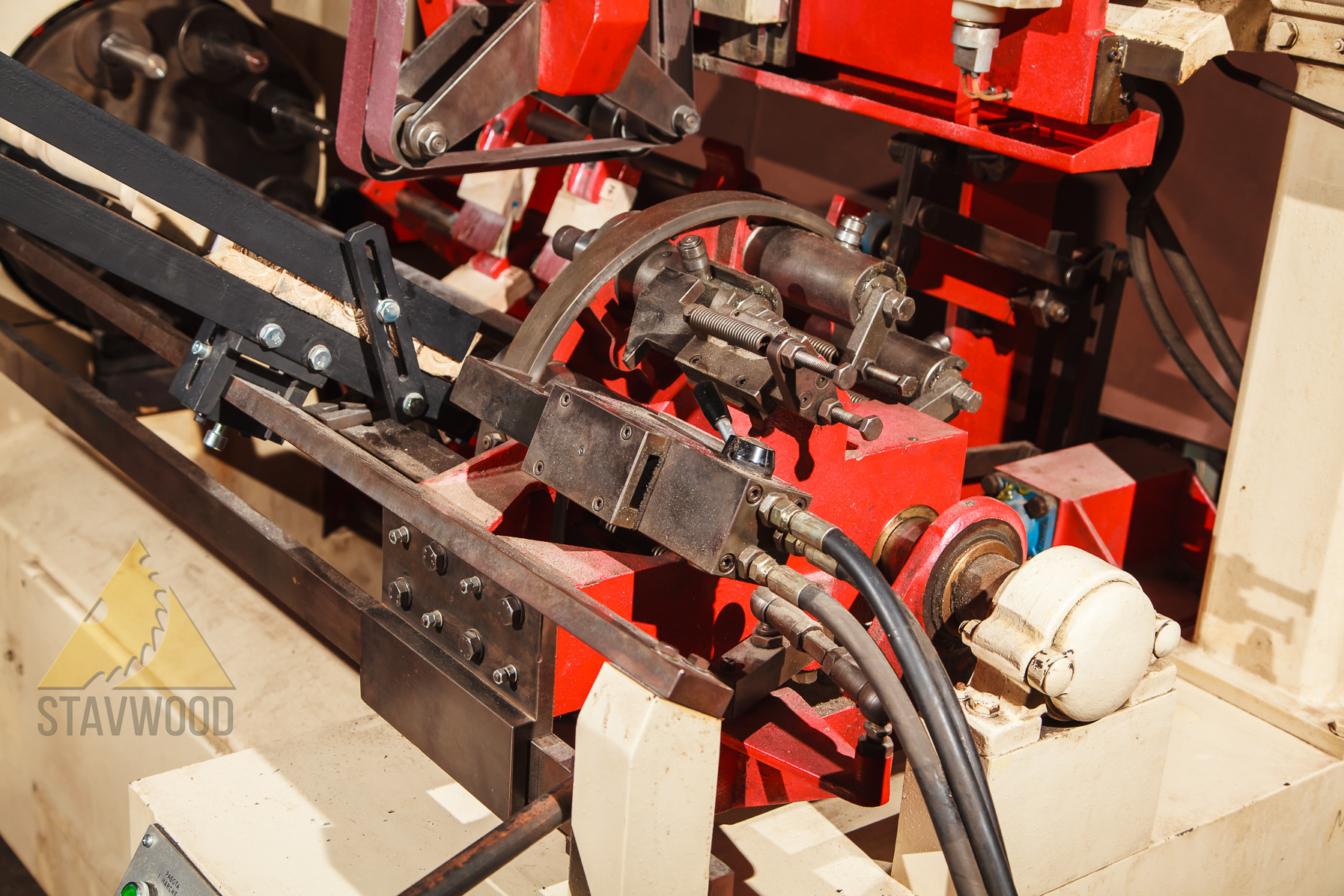

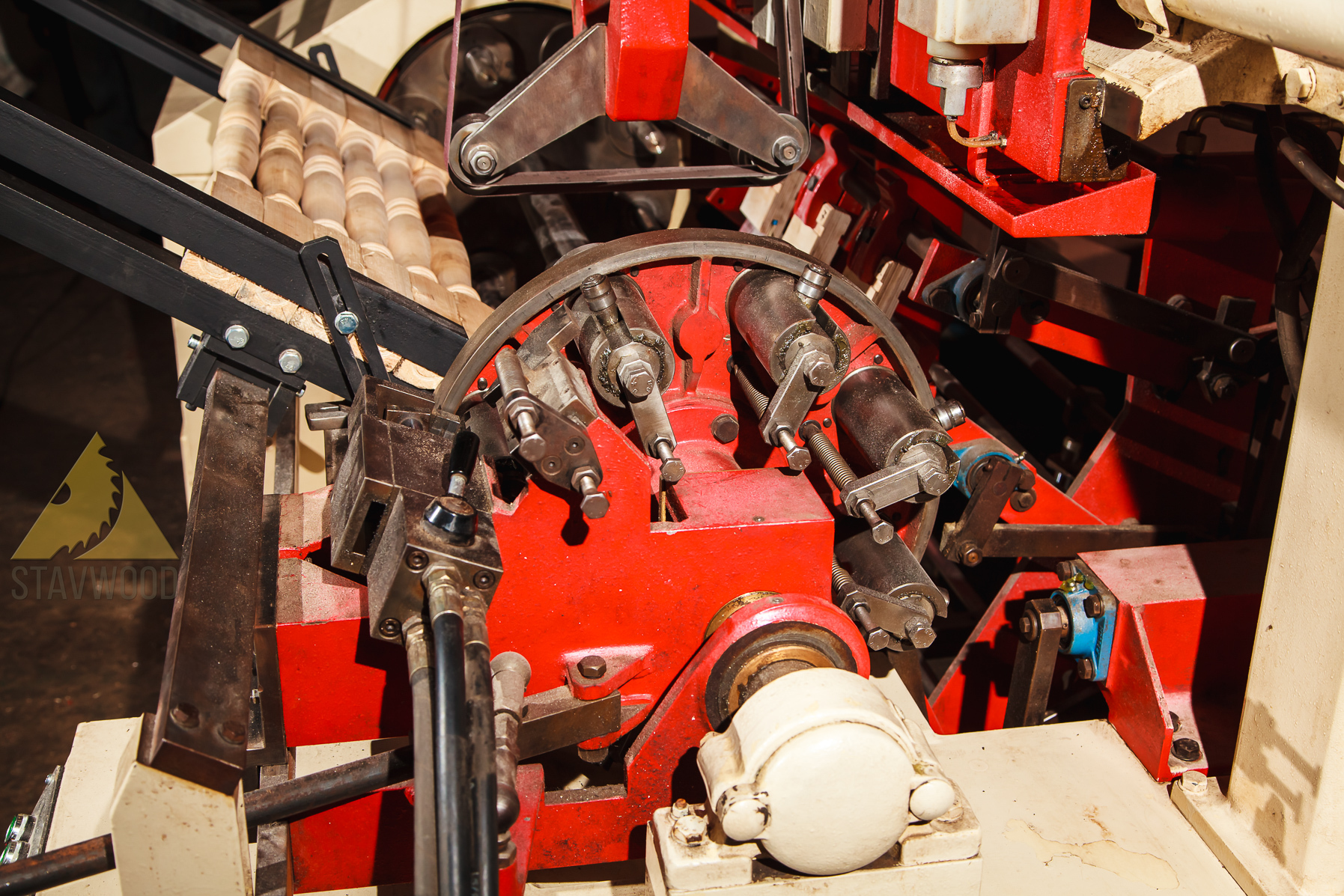

Станок выполняет операцию по шлифованию круглых деталей. Станок оборудован системой автоподачи. Загрузка заготовок в питатель осуществляется вручную. Далее заготовка подается в зону шлифования карусельного 8- шпиндельного барабана автоматически. На задней бабке установлено восемь пружинных механизмов. Зажим заготовки производится с помощью одного пружинного механизма из восьми поочередно. Настройка длины обрабатываемой детали производится в результате перемещением всей задней бабки барабана на необходимый размер вручную. Шлифование детали происходит при одновременном:
– вращении абразивных лент,
– перемещении каретки с помощью гидравлики станка
– вращении детали, зажатой между барабаном шпиндельной головки и барабаном задней бабки,
– колебательном движении щеток.

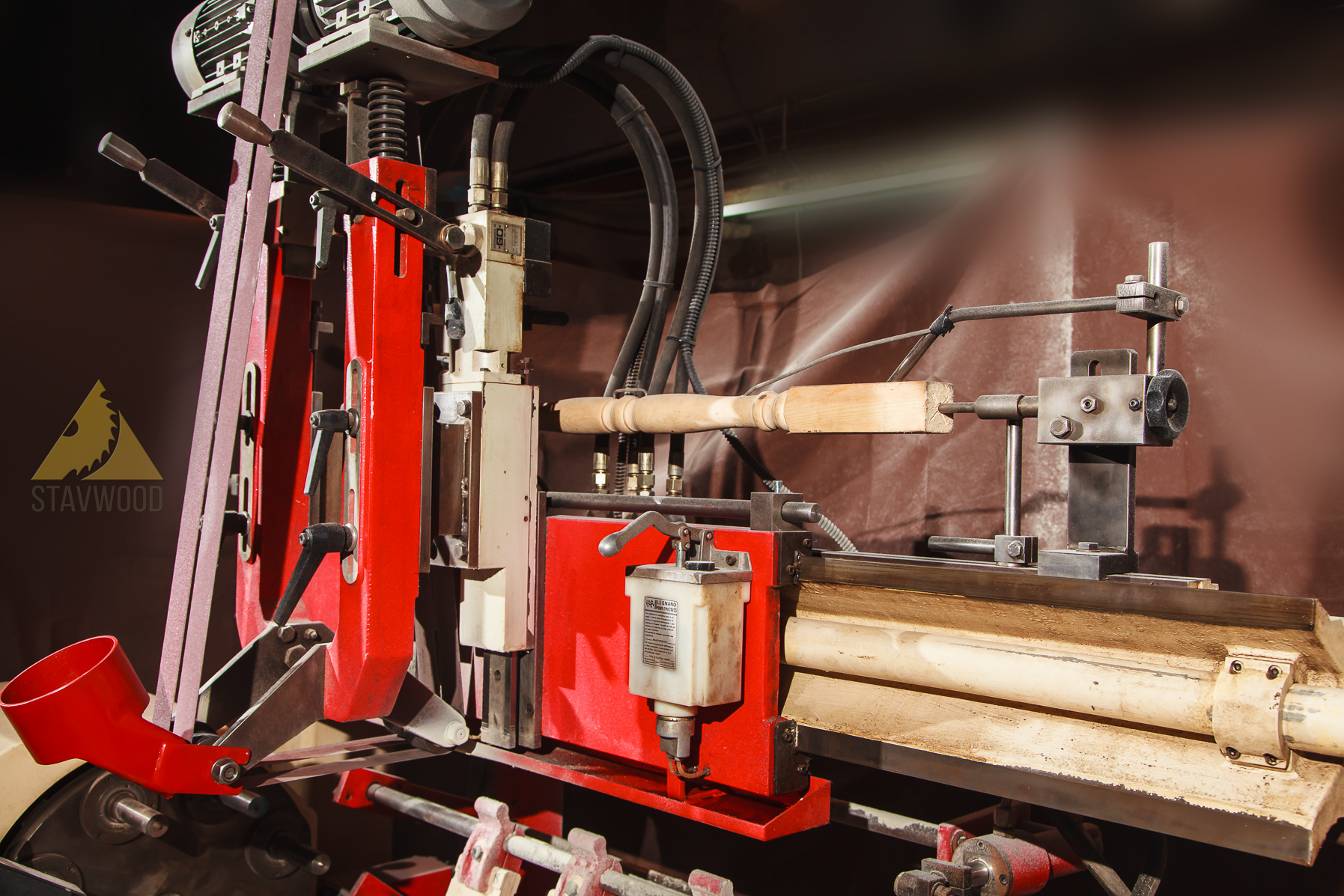

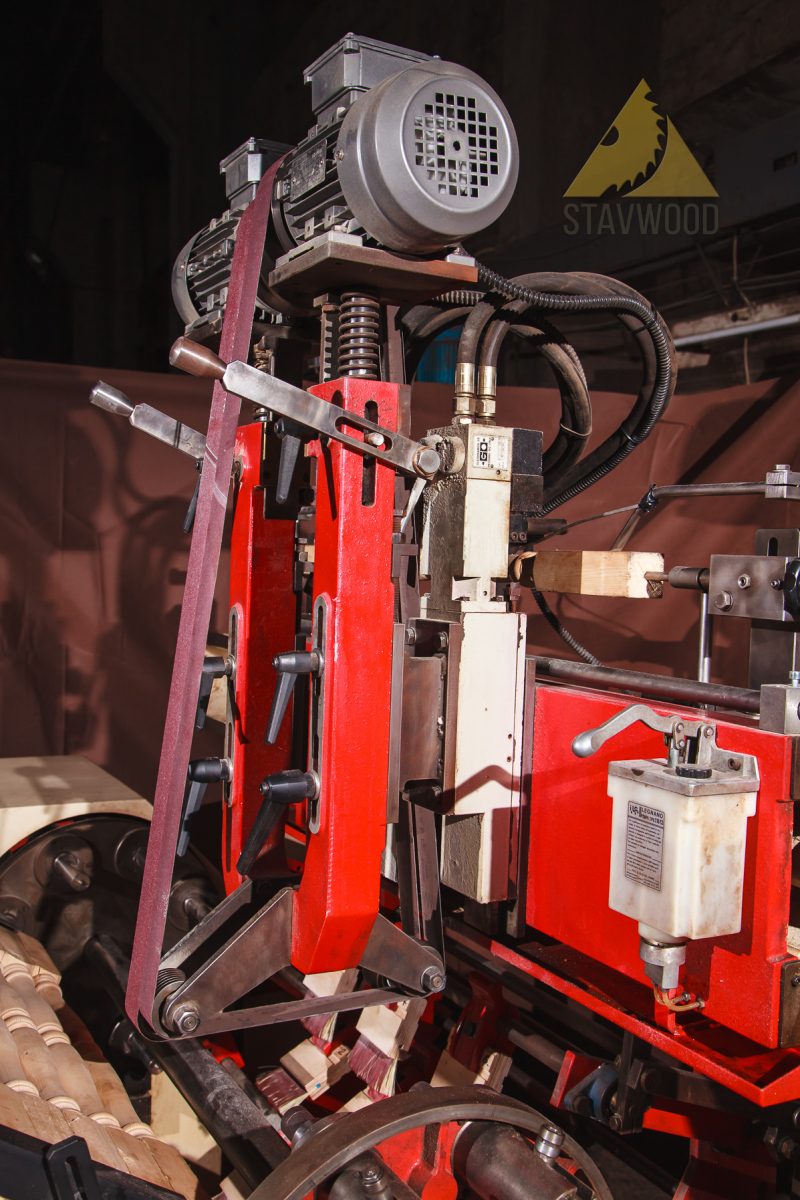

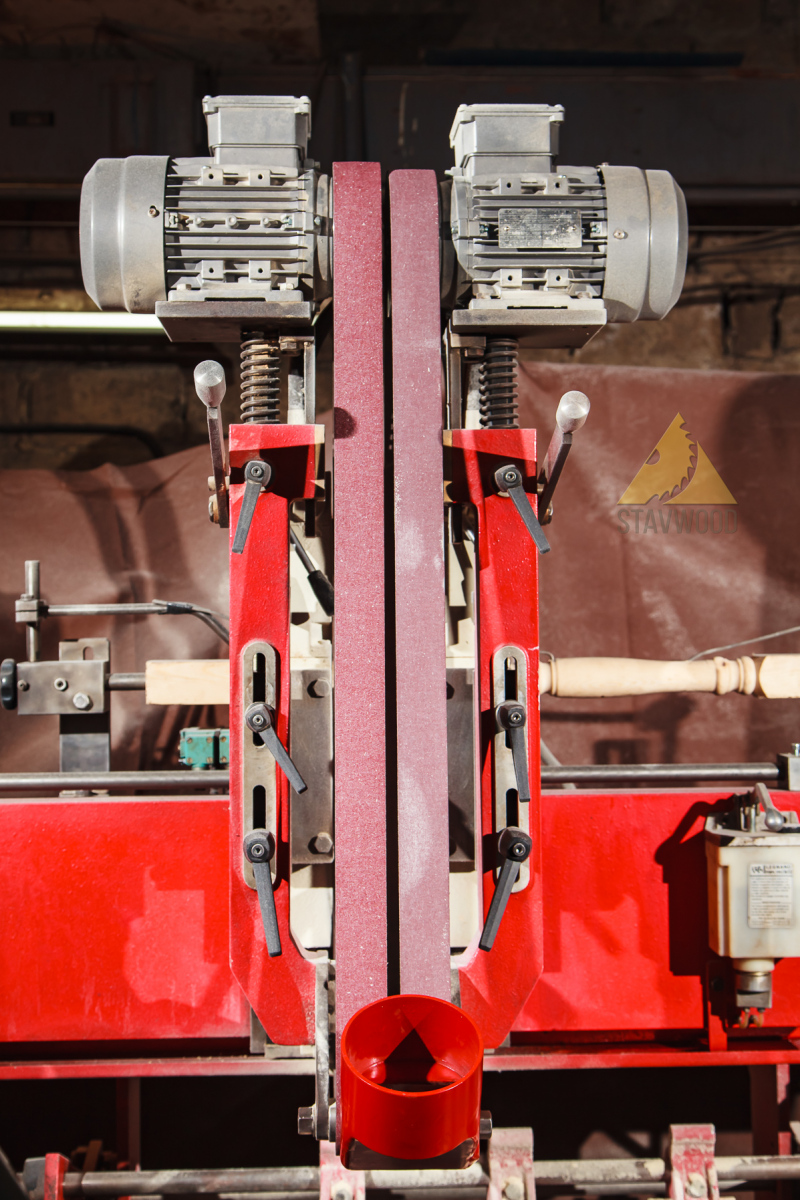

На каретке установлены два независимых двигателя, вращающих абразивные ленты. Смазка каретки производится в момент движения капиллярным способом автоматически. Шлифование осуществляется по копиру с помощью копировальных устройств и гидравлики станка. Давление лент настраивается вручную. Деревянный образец находится между двух верхних бабок. Финишное шлифование осуществляется с помощью щеток. Колебательные движения щеток обеспечивает эксцентрик, установленный на редукторе, скорость колебаний – двухскоростной электрический двигатель. Установка заготовки и снятие изделия происходит автоматически (зажим и отжим пружинного механизма с помощью спиральной направляющей).
Возможно шлифование лентами независимо от щеток. Так же можно шлифовать щетками независимо от лент. Возможен одинарный или двойной рабочий ход каретки (шлифование заготовки за один проход или за два прохода).
Станок продается в комплекте с автоматическим
токарно-копировальным станком «HEMPEL HH-9».
Стоимость комплекта 1 725 000 ₽
(КОМПЛЕКТ: токарно-копировальный станок «HEMPEL HH-9» и
автоматический шлифовальный станок «OMAB COSBO-90»)
