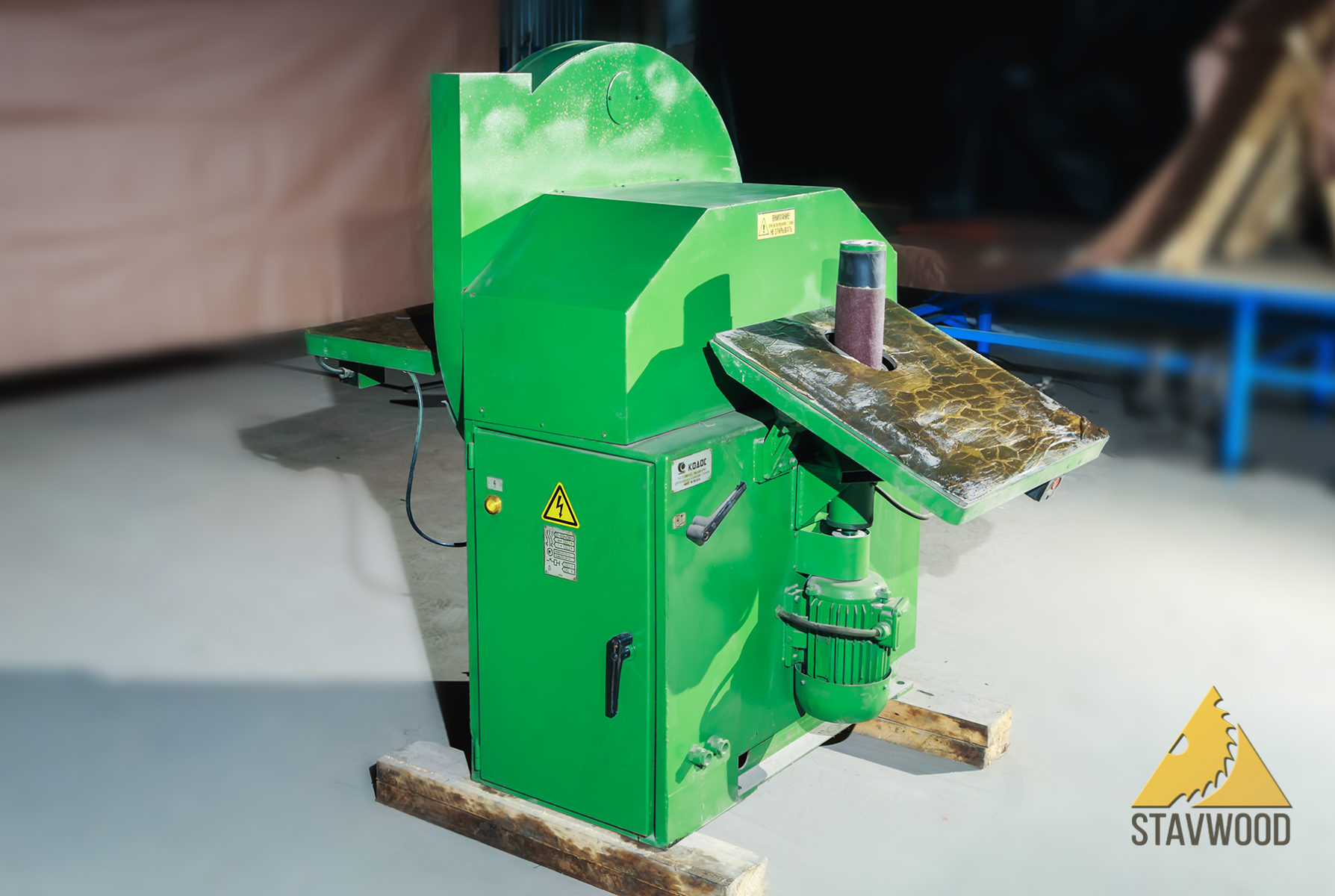

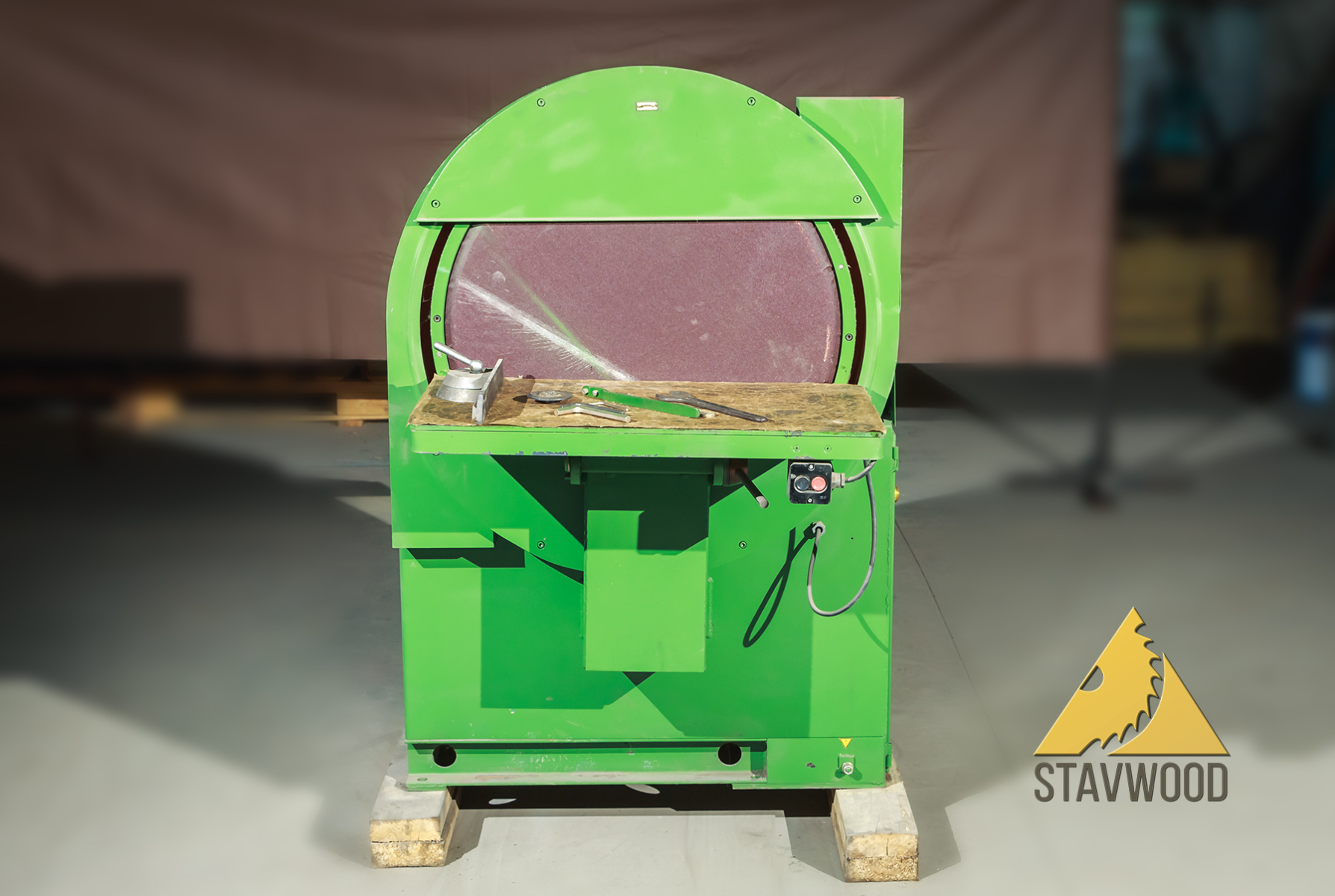

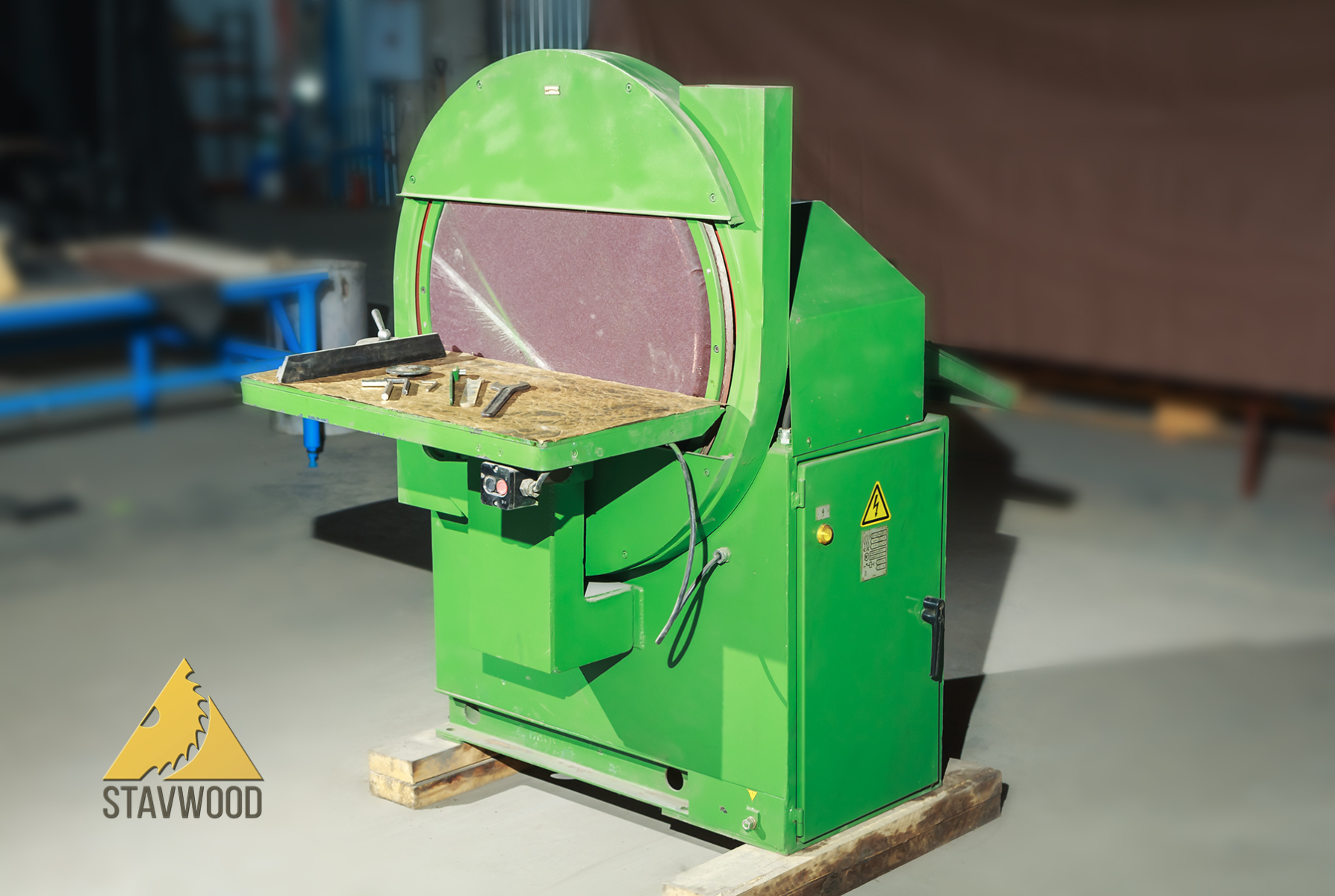

Станок предназначен для шлифования различных столярных изделий и деталей мебели.
На станке осуществляется :
• шлифование диском деталей, имеющих обрабатываемые плоскости и торцы под различными углами;
• шлифование эластичной бобиной выпукло-вогнутых поверхностей.
Отличительные особенности ШлДБ — 6:
• возможность шлифования торцев и граней большой высоты (до 450 мм);
• наклоняемые столы обеспечивают настройку на задний угол;
• возможна установка фасонной эластичной шлифовальной головки для обработки криволинейного профиля, выполненного по чертежу Заказчика.
Технические характеристики

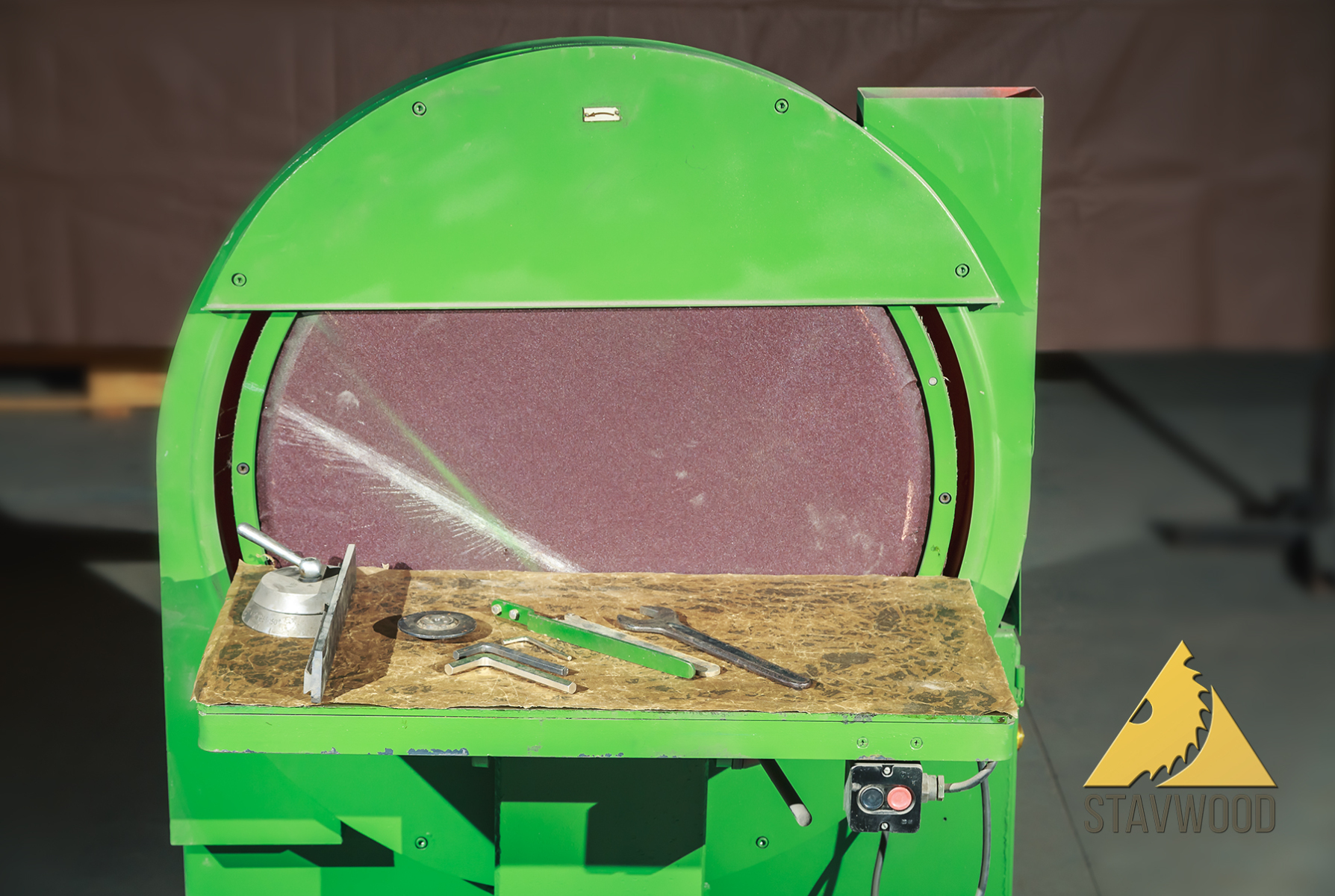

Диаметр рабочей зоны шлифовального диска, мм | 750 |
Максимальный угол наклона стола шлифовального диска, град | -30° … +45° |
Размеры стола шлифовального диска, мм | 830x450 |

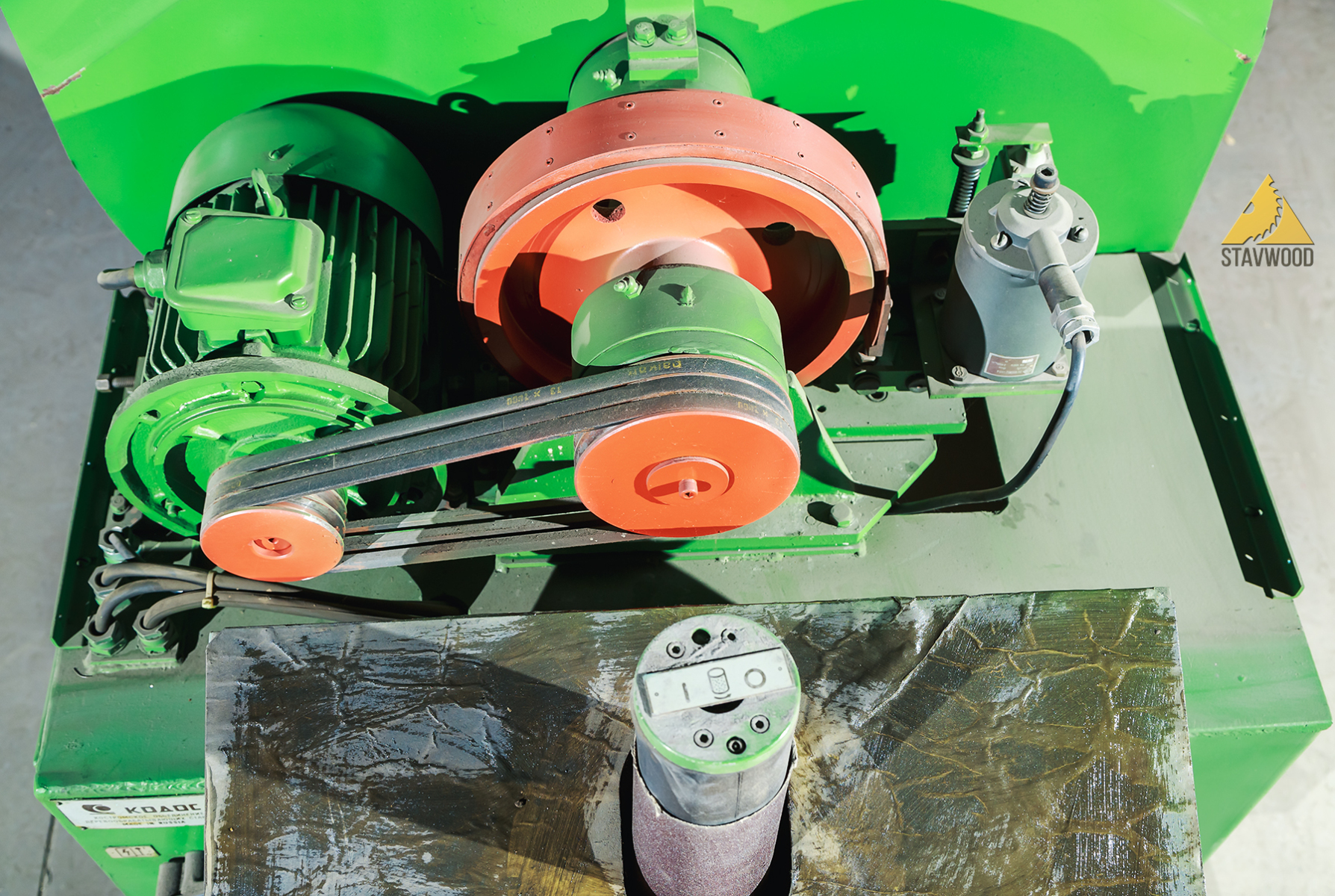

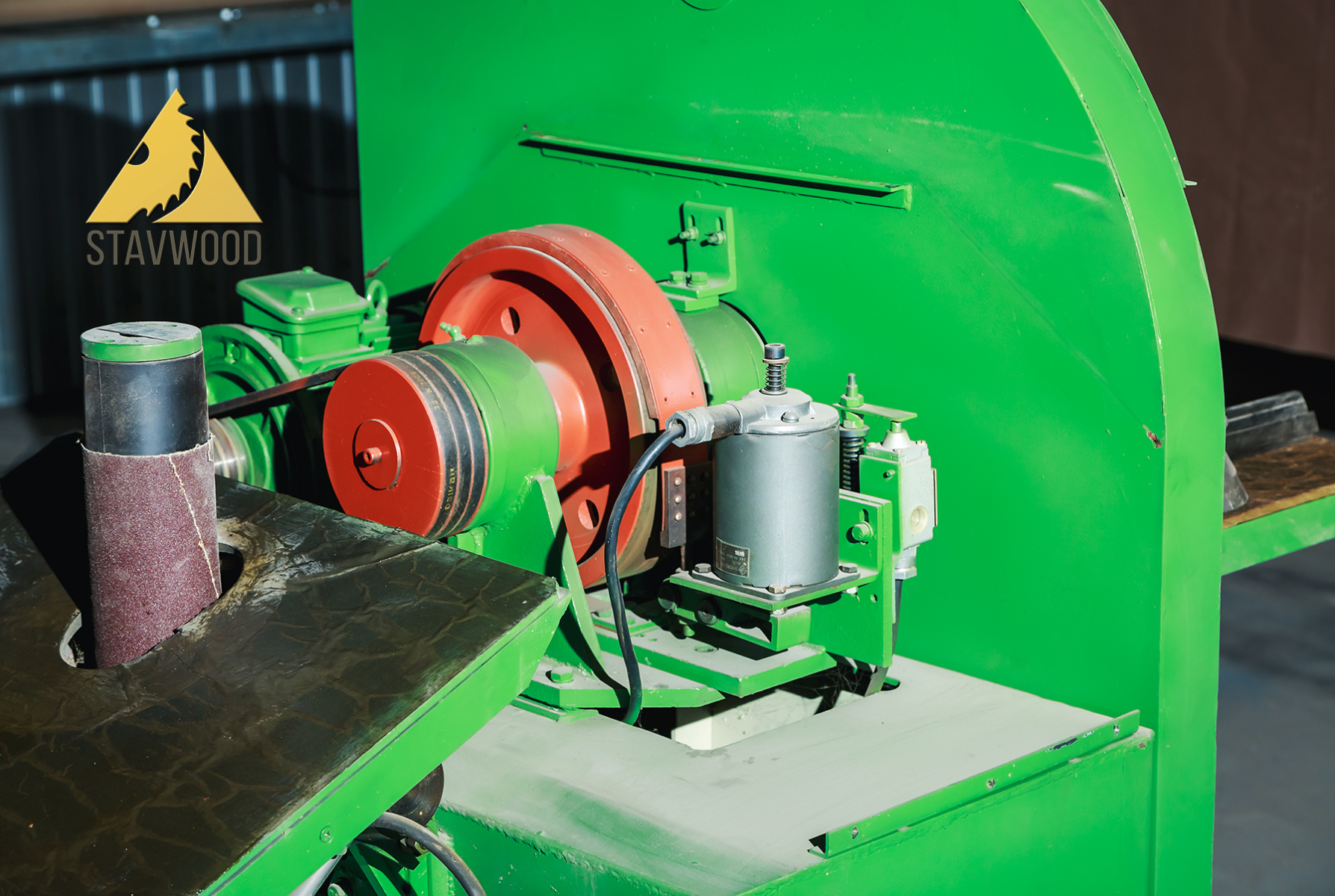

Диаметр бобины, мм | 90 |
Рабочая длина бобины при горизонтальном положении стола, мм | 210 |
Размеры стола бобины, мм | 650x580 |
Максимальный угол наклона стола шлифовальной бобины, град | -30° … +30° |
Скорость резания шлифовального диска на диаметре 750 мм, м/сек | 35 |
Скорость резания шлифовальной бобины, мм/сек | |
Наиб. высота обрабатываемого изделия при горизонтальном положении столов, мм — на шлифовальном диске — на бобине | 450 200 |
Высота столов от уровня пола, мм | 880 |
Расход воздуха эксгаустерной сети, м3/час | 2400 |

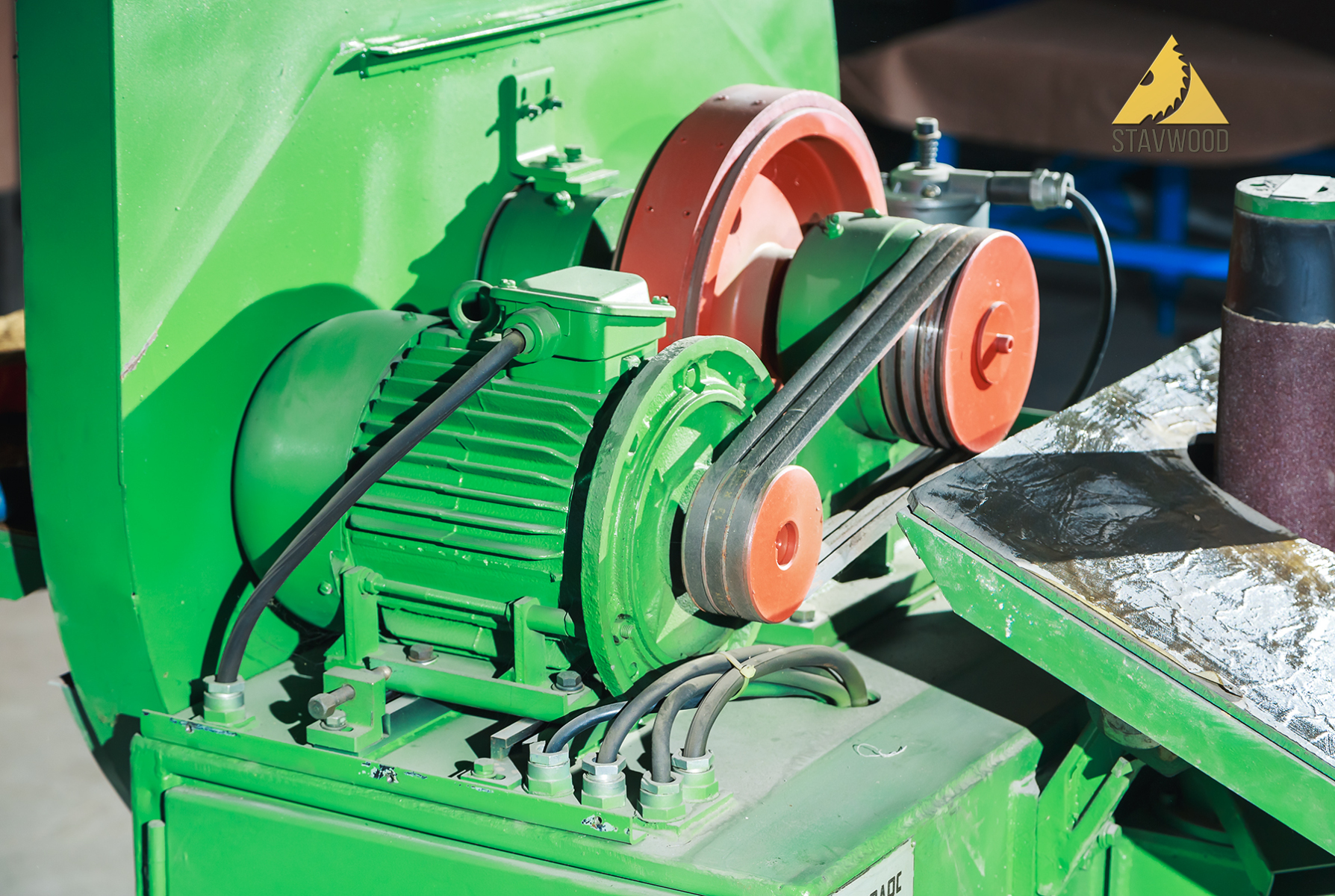

Суммарная мощность эл.двигателей, кВт | 4.5(3+1.5) |
Габариты, мм | 1540x1070x1510 |
Масса, кг | 650 |
