ПНЕВМАТИЧЕСКАЯ ВАЙМА ДЛЯ СБОРКИ СТУЛЬЕВ SSA-2P.
Предназначена для сборки стула.
Конструктивные особенности ваймы:

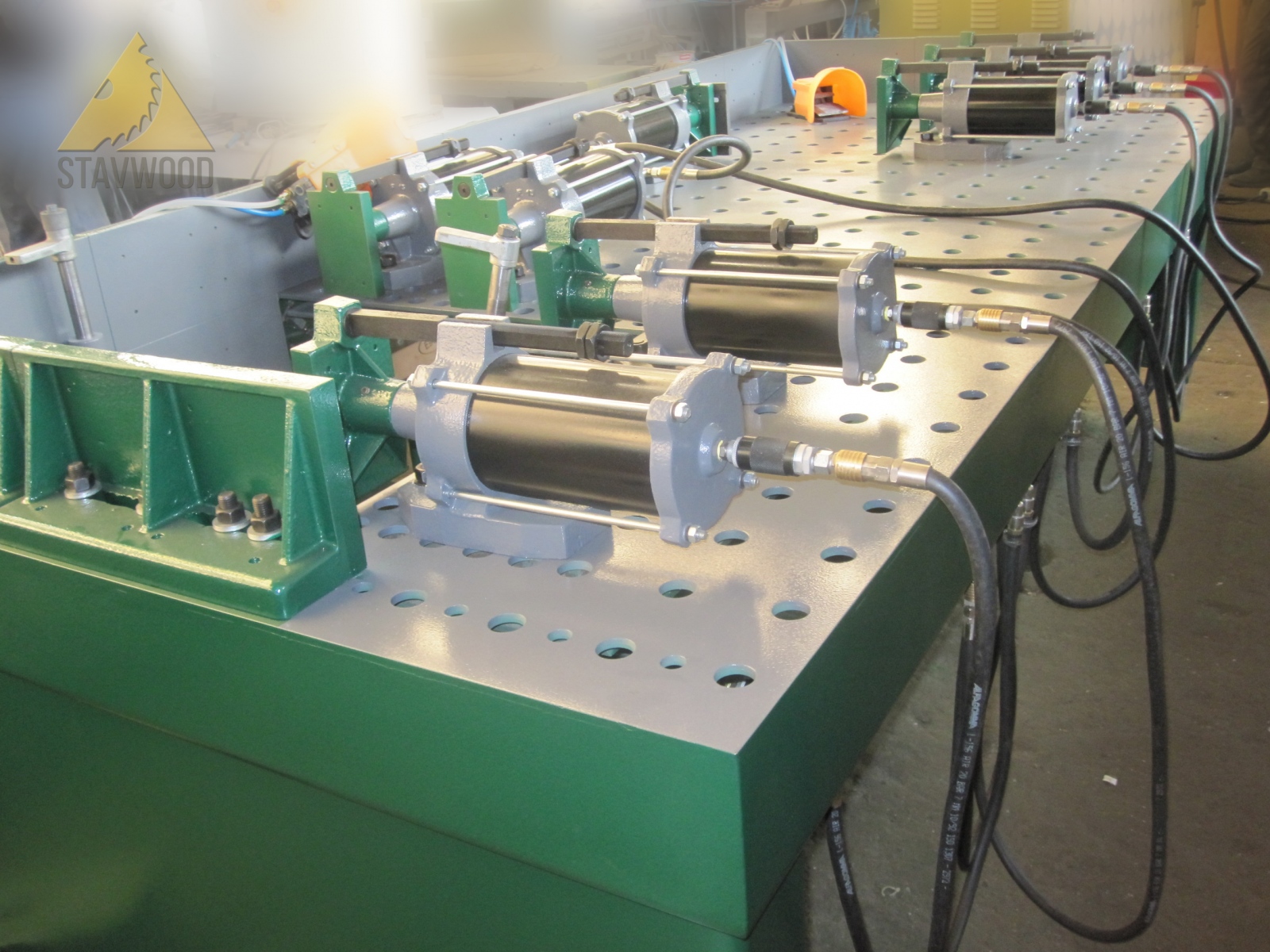

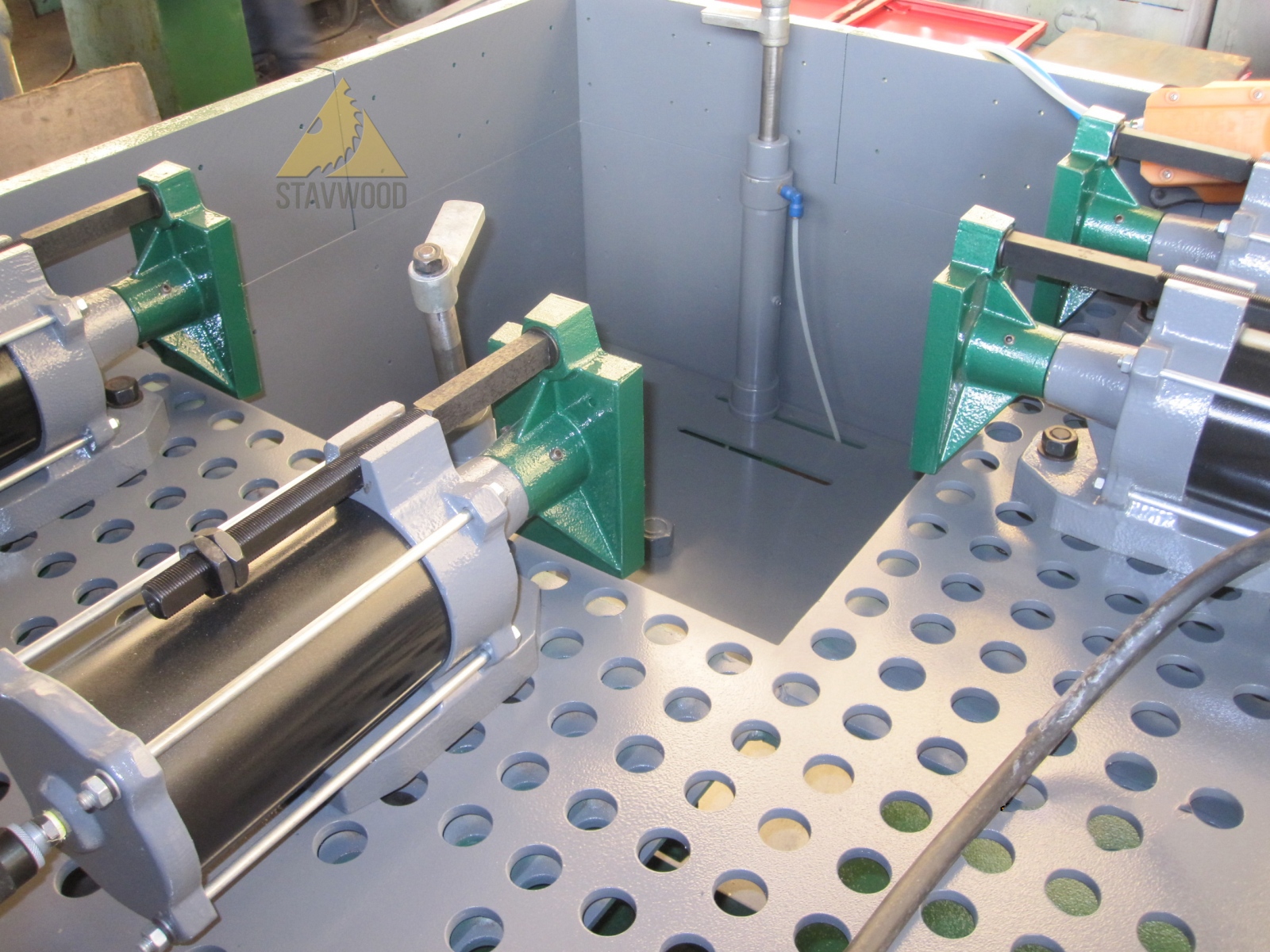

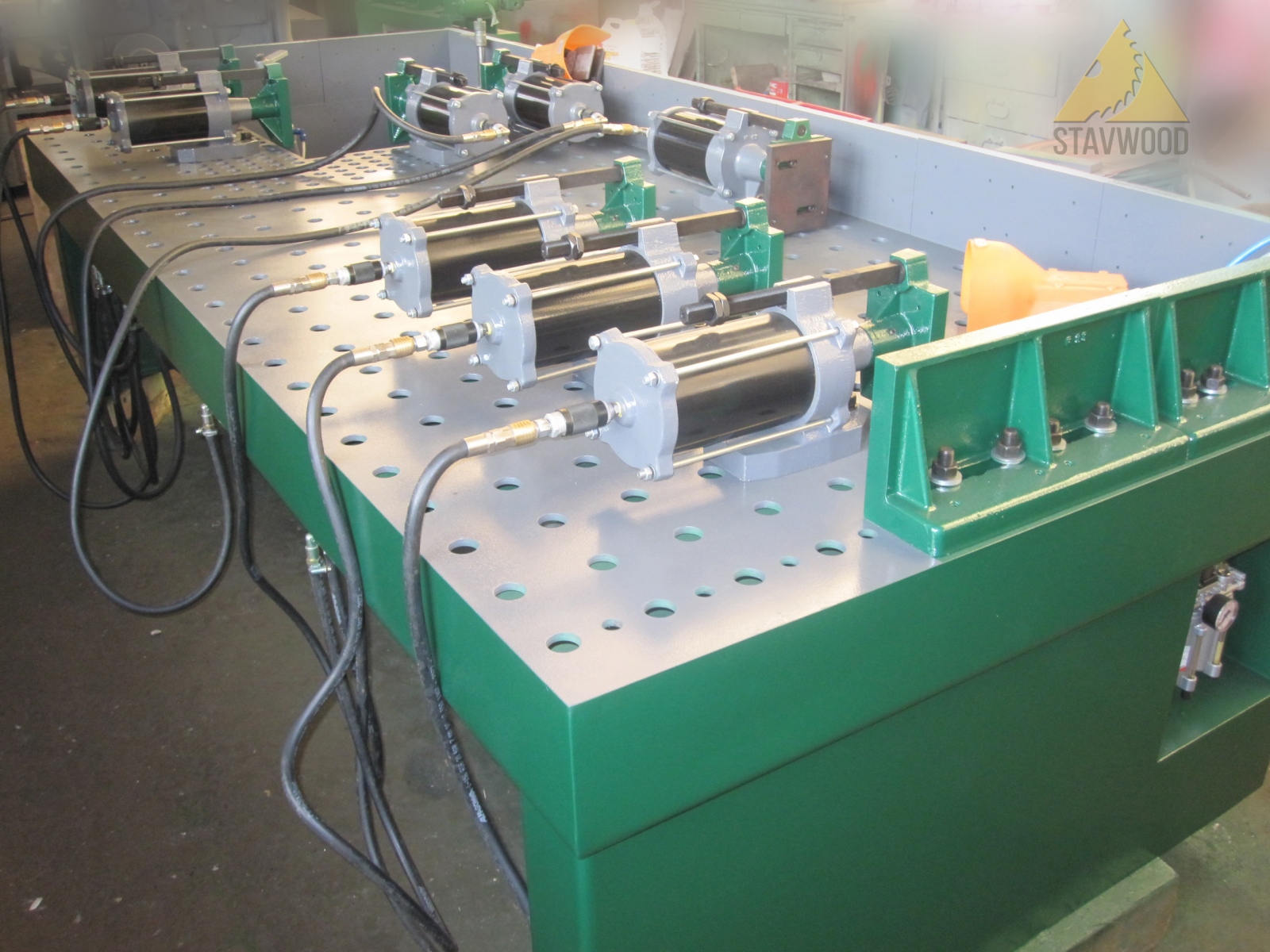

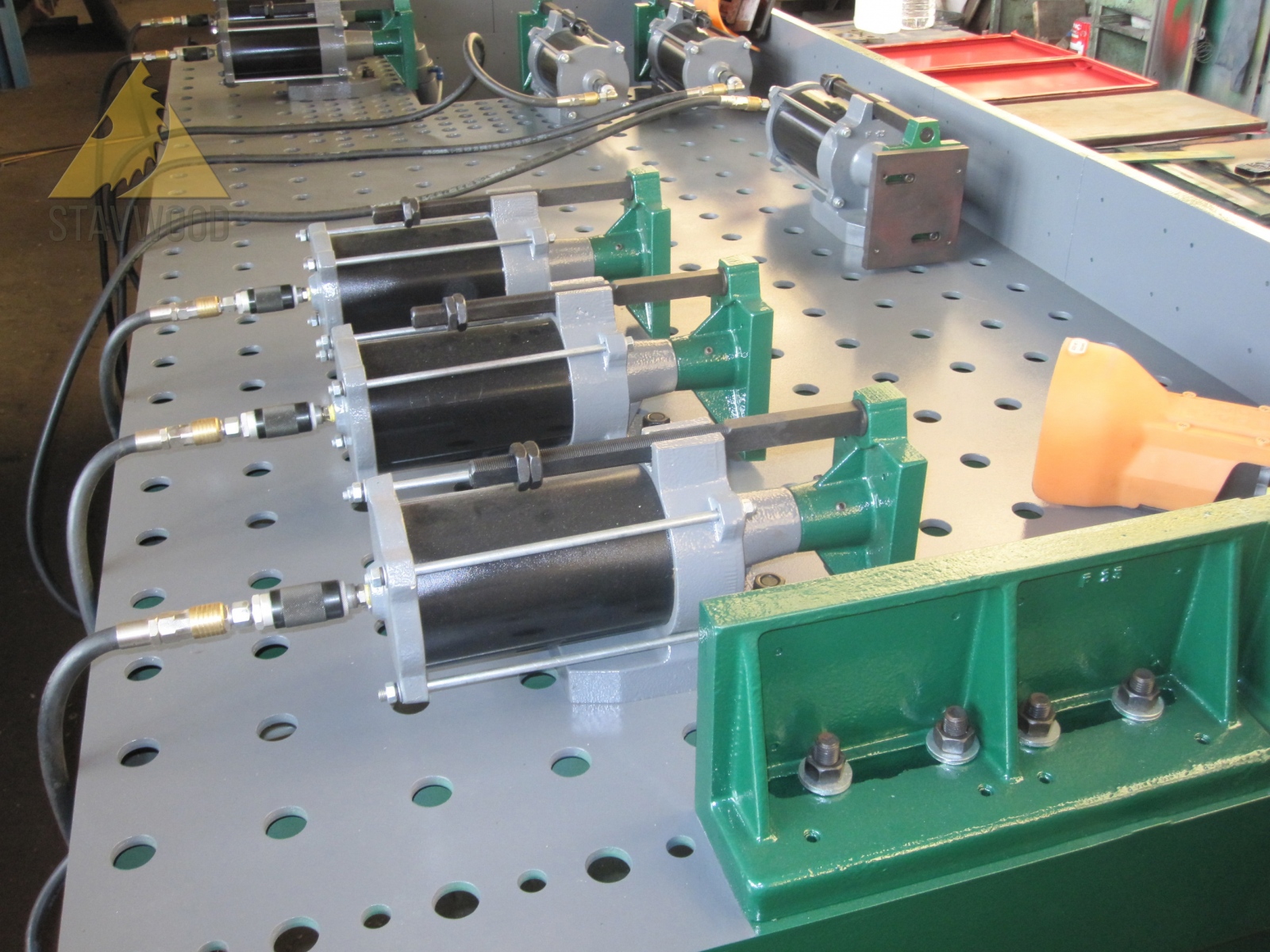

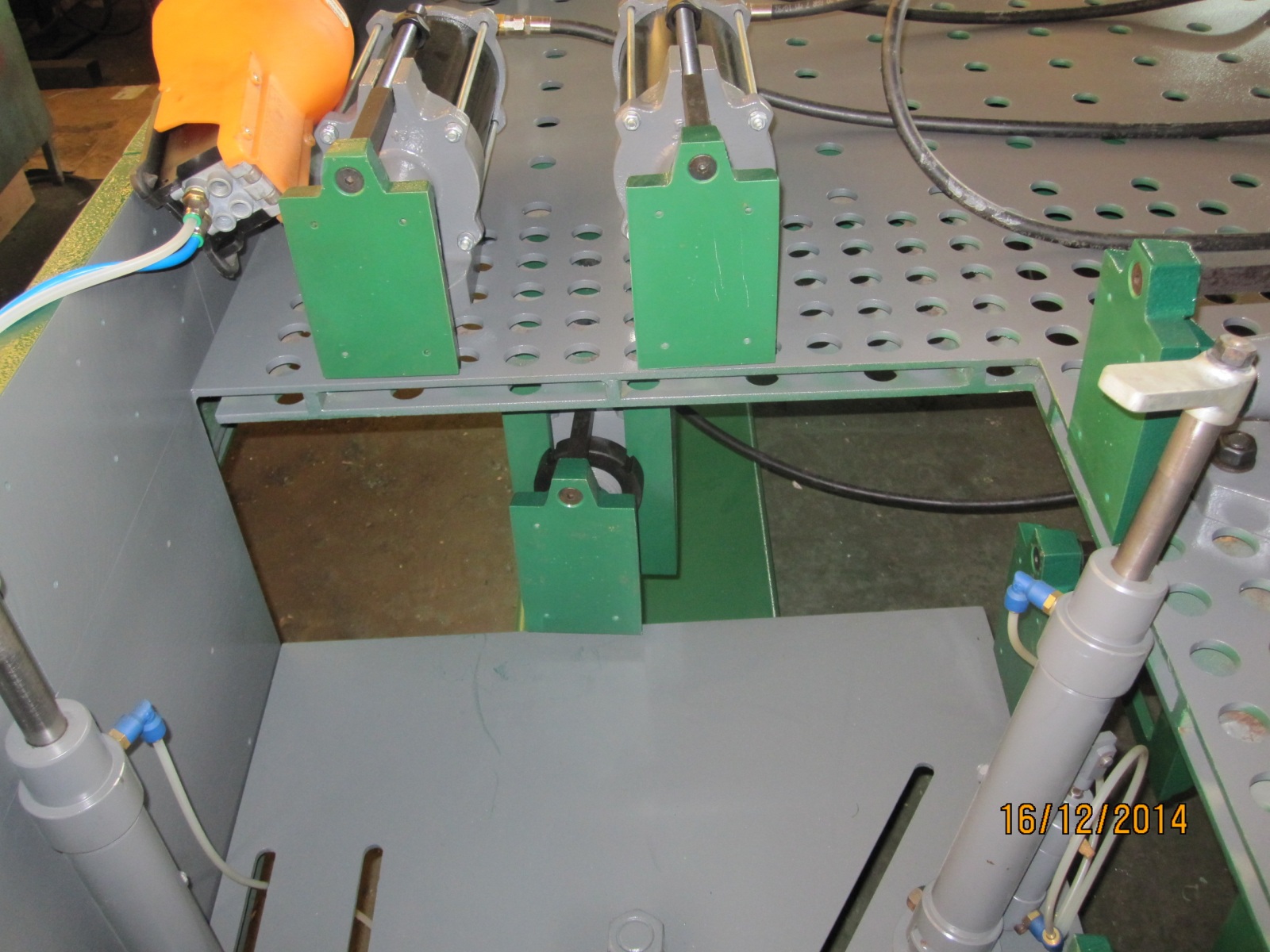

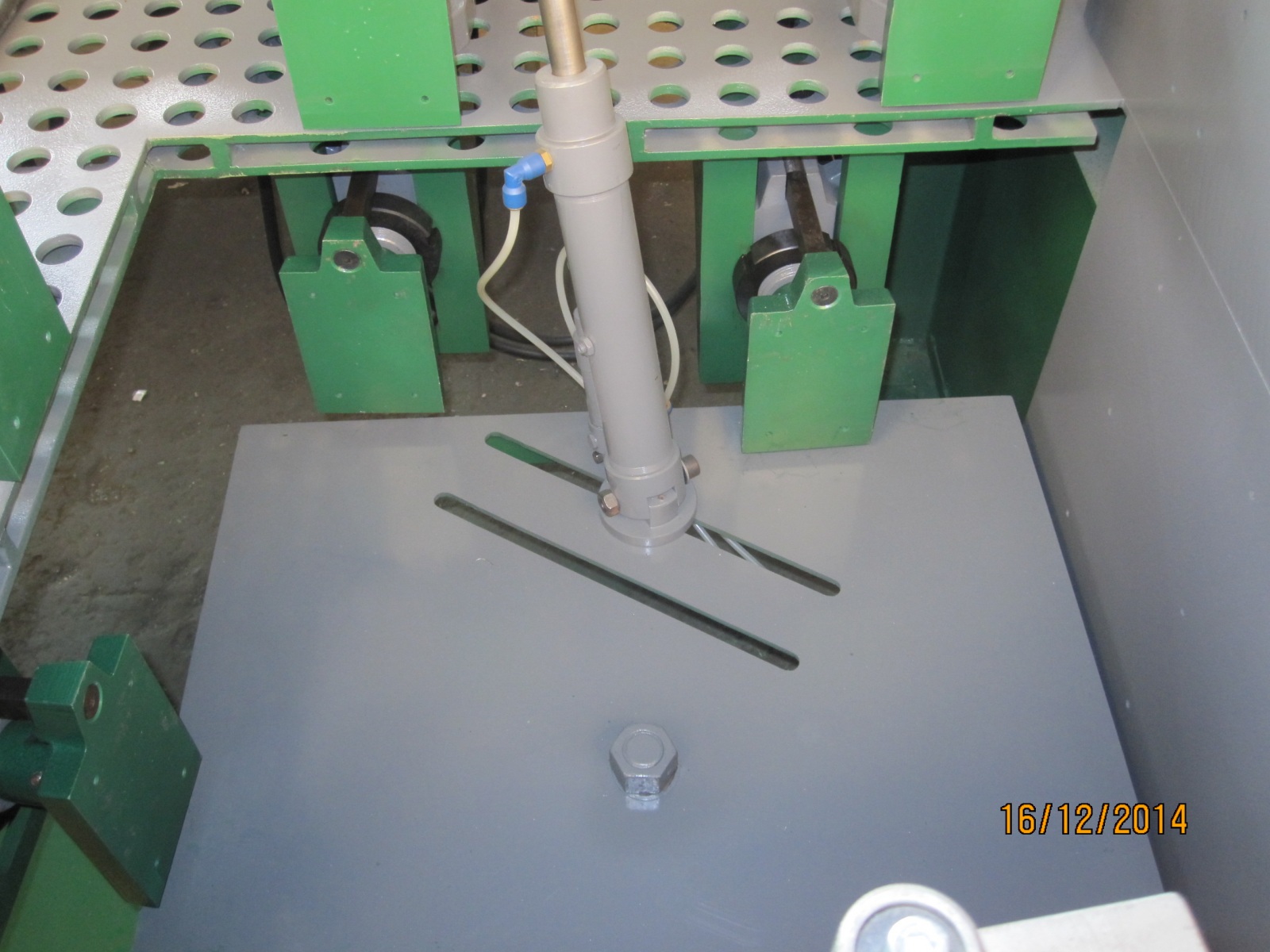

Вся конструкция выполнена из листового проката и отдельные ее компоненты сварены между собой. На стадии производства особое внимание уделяется тому, чтобы рабочий стол имел закругленные формы, по возможности избегая естественных изгибов листового металла. С этой целью под поверхностью рабочего стола установлены поперчены. Проем стола сделан таки образом, чтобы, как поперечный, так и продольный шаг был бы одинаковым, и чтобы была максимальная взаимозаменяемость компонентов для наиболее полного использования рабочих возможностей стола. Рабочий стол ваймы разбит на две зоны — плоскую и шахтную. На плоской части идет сборка передней и задней части стула. В шахте идёт окончательная сборка.

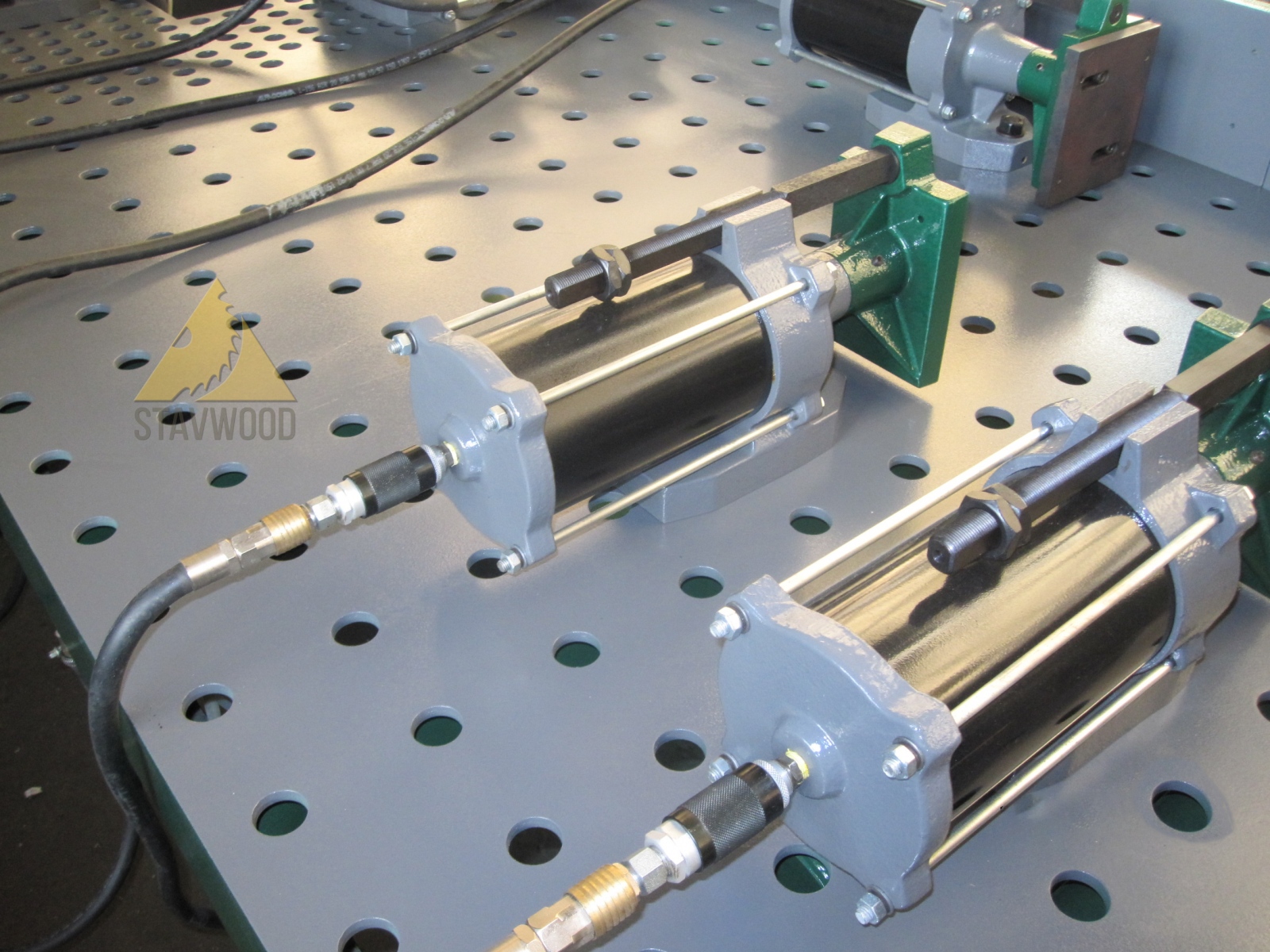

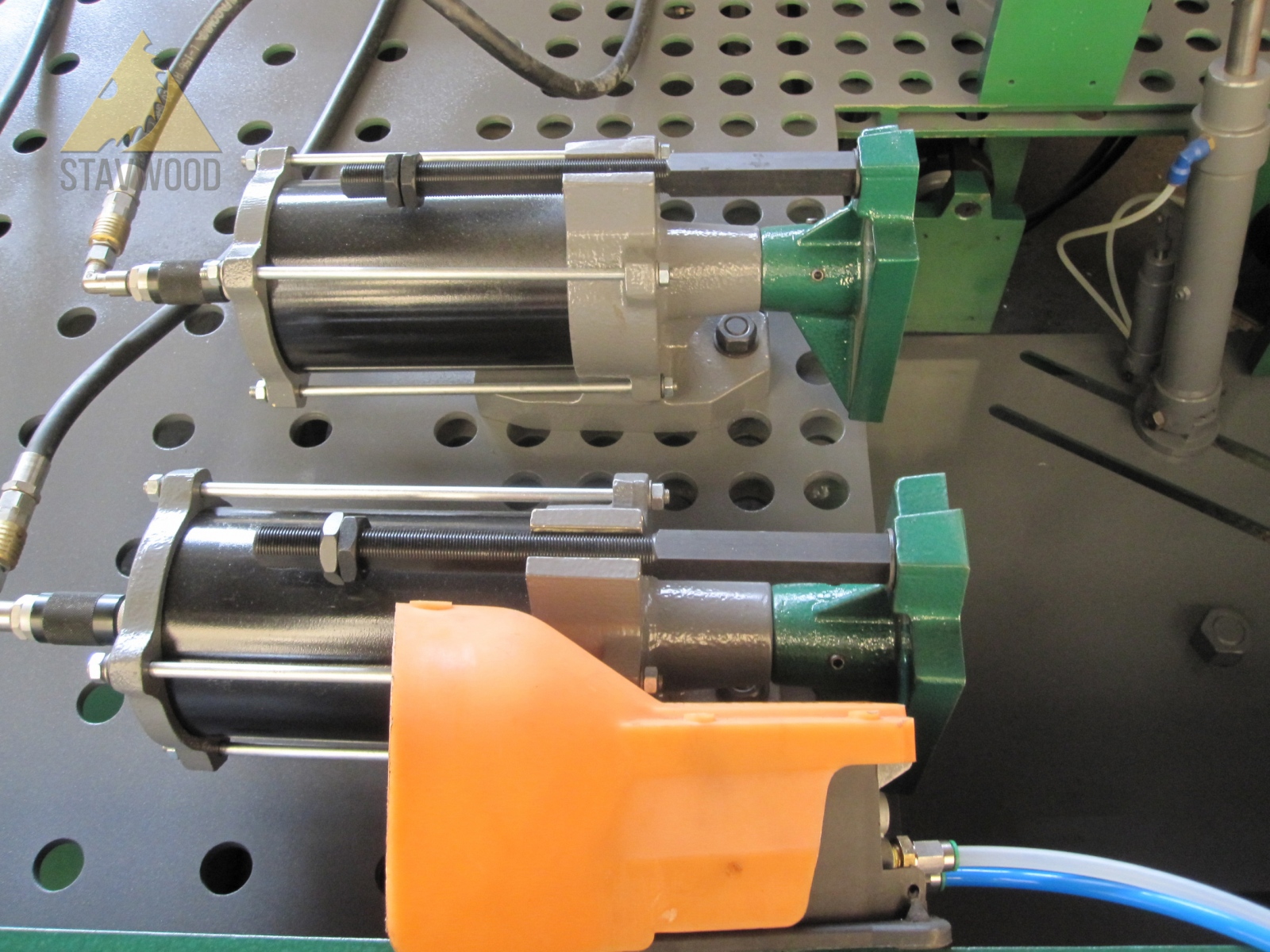

Ваймы данного типа имеют различную оснастку (цилиндры, угольники кратных размеров и т.п.), легко приспосабливаются и могут использоваться с соответствующими шаблонами для сборки изделий любой формы.
Технические характеристики.
| Размеры стола, мм | 2904x1296 |
| Размеры рабочего поля, мм | 2500x900 |
| Максимальные размеры корпуса стула, мм | 680x680 |
| Количество цилиндров | 11 |
| Рабочее давление в пневмосистеме, атм | 6-8 |
| Усилие на каждом цилиндре при давлении 6-8 атм, кг | 586-790 |
| Потребление воздуха при каждом ходе цилиндра на 1 см, л/см | 4,96 |
| Габаритные размеры , мм | 2904x1296x915 |
| Вес станка, кг | 1115 |
